Номер по Госреестру СИ: 49724-12
49724-12 Системы контроля параметров бурения (СКПБ)
(infoDRILL)
Назначение средства измерений:
Системы контроля параметров бурения (СКПБ) infoDRILL (далее - системы) предназначены для измерений и контроля в реальном масштабе времени параметров процесса бурения, представленных в табл. 2, выполнения функций сигнализации и противоаварийной защиты, сбора данных, обработки, отображения и хранения информации о состоянии технологических параметров.
Программное обеспечение
Система имеет встроенное программное обеспечение (ПО) InfoDRILL. Встроенное ПО реализовано аппаратно и является метрологически значимым.
Вклад ПО InfoDRILL в суммарную погрешность системы незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью системы.
Для защиты метрологических характеристик от несанкционированного доступа и изменений (корректировок), предусмотрен многоступенчатый доступ к текущим данным и параметрам настройки системы (механические замки, электронные ключи, индивидуальные пароли и программные средства для защиты файлов и баз данных).
Система соответствует уровню «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Идентификационные данные метрологически значимой части программного обеспече-
ния infoDRILL приведены в таблице 1. Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование метрологически значимой части программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
InfoDRILL |
DrillingRecorder. ocx |
Ver.1.7.0.3 |
4f33edc9941ff1ba4a 40f815edbe1d99 |
MD5 |
InfoDrill Tools.ocx |
Ver.1.0.0.13 |
5b5ab89d77bd1932 b03de21964f6d971 |
MD5 | |
ScaleBox.ocx |
Ver.1.1.0.6 |
a93b3aecdcf67 cb5b 4f511a8d083df57 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта типографским способом и на маркировочную табличку шкафа системы методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика (методы) измерений приведены в руководстве по эксплуатации «Системы контроля параметров бурения (СКПБ) infoDRILL. Руководство по эксплуатации».
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП 49724-12 «Системы контроля параметров бурения (СКПБ) infoDRILL. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2010 г.
Средства поверки: калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000. Диапазон воспроизведения силы тока от 0 до 25 мА. Пределы допускаемой основной абсолютной погрешности ± 0,003 мА. Диапазон воспроизведения напряжения постоянного тока от 0 до 12 В. Пределы допускаемой основной абсолютной погрешности ± 0,003 В.
Изготовитель
Фирма «Bentec GmbH Drilling & Oilfield Systems», Германия
Адрес: DeilmannstraBe 1, D-48455 Bad Bentheim, Germany.
Телефон: (0049) 5922 72-80,
Факс: (0049) 5922 72-94 354
Интернет-сайт: http://www.bentec.de
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

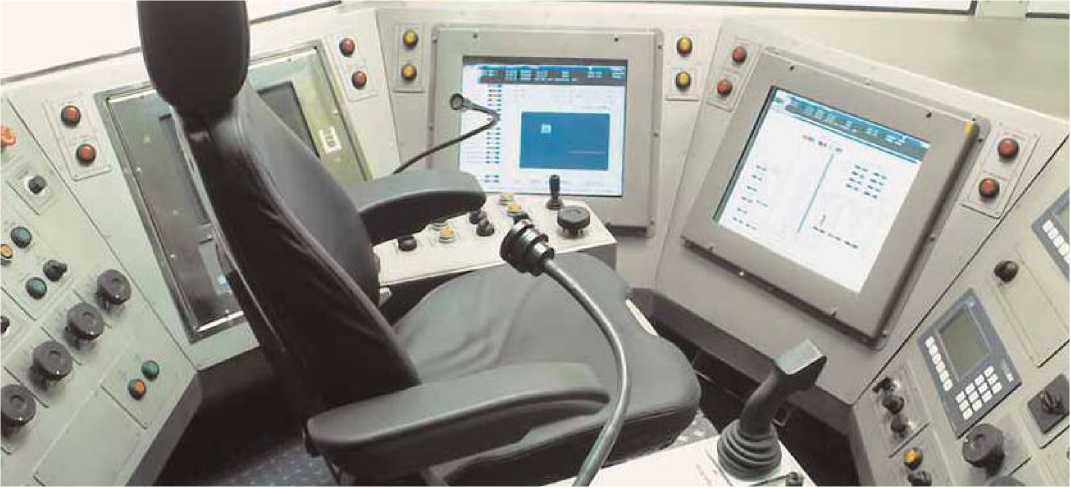

Основными составными частями системы являются: первичные преобразователи, комплекс информационно-измерительный системы контроля параметров бурения infoDRILL (Госреестр № 44480-10), взрывозащищенные мониторы и устройства ввода, установленные в кабине бурильщика, индустриальный сервер как платформа для визуализации и архивирования данных, удаленная рабочая станция бурового мастера и программное обеспечение infoDRILL, работающее в операционной среде Microsoft Windows.
Конструктивно сервер, монитор сервера, и комплекс информационно-измерительный системы контроля параметров бурения infoDRILL располагаются во взрывобезопасной зоне и размещаются в металлическом шкафу, закрывающимся дверью и снабженным освещением, термостатом и вентилятором обдува, которые поддерживают заданную температуру.
Системы функционируют в режиме реального времени с передачей информации по проводным линиям связи, MODBUS - каналам и по интерфейсу Ethernet.
Принцип действия системы основан на передаче информации с датчиков через «Комплекс информационно-измерительный системы контроля параметров бурения infoDRILL» на сервер, где данные о процессе бурения обрабатываются, архивируются, визуализируются и передаются в виде мнемосхем на мониторы пульта бурильщика. Отображение информации на мнемосхемах осуществляется с помощью круговых и линейных шкал, цифровых табло, временных диаграмм, активных технологических схем.
Система выполняет следующие основные и сервисные функции:
-
- измерений и индикации: уровня бурового раствора в циркуляционных емкостях и доливочной емкости, расхода бурового раствора в нагнетательной линии и выходящего из скважины, числа ходов бурового насоса, давления бурового раствора в затрубном пространстве, давления нагнетания бурового раствора в стояке, положения талевого блока относительно стола ротора, скорости перемещения талевого блока, веса на крюке, крутящего момента трубного ключа, на роторе и на системе верхнего привода, частоты вращения ротора и системы верхнего привода;
-
- вычисления и индикации: активного объема бурового раствора, суммарного объема бурового раствора и его изменения, глубины скважины, положения долота над забоем, скорости проходки пород в процессе бурения, нагрузки на долото;
-
- индикации: состояния буровых насосов, временных графиков динамики буровых процессов, сообщений о сбоях в оборудовании буровой установки;
-
- контроля выхода технологических параметров за установленные пользователем пределы со звуковой сигнализацией и сигнализацией этих событий на экране;
-
- регистрации и архивации в базе данных всех основных параметров и событий в процессе бурения;
-
- документирования результатов процесса бурения в цифровом и графическом виде, включая вывод различных технологических отчетов на принтер для распечатывания.
1 компл.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Система контроля параметров бурения (СКПБ) infoDRILL. (в сборе)1 Шкаф системы InfoDRILL
Монитор для пульта бурильщика
Эксплуатационная документация
Паспорт
Методика поверки
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- «осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта».
Изготовитель
Фирма «Bentec GmbH Drilling & Oilfield Systems», Германия
Адрес: DeilmannstraBe 1, D-48455 Bad Bentheim, Germany.
Телефон: (0049) 5922 72-80,
Факс: (0049) 5922 72-94 354
Интернет-сайт: http://www.bentec.de
Заявитель
Научно-технический фонд «Сертификационный центр «КОНТСТАНД», г. Москва.
Адрес: 123060, г. Москва, ул. Маршала Рыбалко, 8
Тел. +7(499) 194-83-80, факс.+7(499)194-81-68
e-mail: ntf@contstand
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии Е.Р. Петросян
м. п.
2012 г.
- комплект поставки в соответствии с заказом
Основные метрологические характеристики измерительных каналов системы приведены в таблице 2
Таблица 2.
Измерительный канал |
Первичный преобразователь (номер Гос-реестра) |
Вторичный преобразователь (номер Госрее-стра) |
Диапазон измерения* |
Пределы допускаемой основной приведенной погрешности измерительного канала, % |
Уровня бурового раствора в приемных ем костях |
Ультразвуковой уровнемер Prosonic M FMU 40 (№ 17670-08) |
Комплексы информационноизмерительные системы контроля параметров бурения infoDRILL (№44480-10) |
от 0,25 до 5,00 м |
± 2 |
Расхода бурового раствора выходящего из скважины |
от 0 до 100 % |
± 2,5 | ||
Уровня бурового раствора в доливочной емкости |
Преобразователь измерительный уровня жидкости поплавковый TSK/E (№ 44890-10) |
От 0,5 до 5 м |
± 2,0 | |
Расхода бурового раствора в нагнетательной линии |
Преобразователь измерительный частоты с гальванической развязкой (барьеры ис-крозащиты) KFD2-UFC-Ex1.D (№ 22148-08) |
От 0 до 0,2 (200) м3/с (л/с) |
± 2,0 | |
Давления нагнетания бурового раствора в стояке |
Измеритель давления гидравлический WMG100, WMG100P (№ 44757-10) Датчик давления DMP (№ 23574-05) |
От 0 до 400 (40) бар (МПа) |
± 1,5 | |
Давления бурового раствора в затрубном пространстве |
От 0 до 700 (70) бар (МПа) |
± 1,5 | ||
Натяжения троса трубного ключа |
Измеритель давления WTT100, WTT100P (№ 46118-10) Датчик давления DMP (№ 23574-05) |
Комплексы информационноизмерительные системы контроля параметров бурения in foDRILL (№44480-10) |
От 0 до 150 кН |
± 1,5 |
Нагрузки на крюк |
Измеритель давления Е, ЕВ (№ 46119-10) Датчик давления DMP (№ 23574-05) |
От 0 до 5500 кН |
± 1,5 | |
Положения талевого блока относительно стола ротора |
Преобразователи угла измерительные (энко-деры) GEUX (GAUX), SEUX (SAUX) (№45240-10) |
- |
От 0 до 45 м |
± 1,5 |
Скорости перемещения талевого блока |
- |
От 0 до 2 м/с |
± 1,5 | |
Числа ходов бурового насоса |
Преобразователи измерительные частоты с гальванической развязкой (барьеры ис-крозащиты) KFD2-UFC-Ex1.D (№ 22148-08) |
Комплексы информационноизмерительные системы контроля параметров бурения in foDRILL (№44480-10) |
От 0 до 150 об/мин |
± 2 |
*- Диапазоны измерения в соответствии с заказом системы.
**- Допускается комплектация системы датчиками другого типа, обеспечивающими заданные метрологические характеристики и внесенными в Госреестр.
Основные технические характеристики:
Стрелочные цифровые указатели и цифровые табло на экране монитора пульта бурильщика:
не хуже 0,5
не хуже 0,5
1,5
10
500
20
от 5 до 40
от минус 45 до 50
от 4 до 20
250
от 0 до 10
24 В постоянного тока от ИБП,
220 В ± 10 %, 50 Гц ± 2 %
- цена деления шкал, % от наибольшего предела измерений
- вариация показаний, % от наибольшего предела измерений Периодичность опроса датчиков, раз/с
Время опроса, мс
Периодичность вывода измерительной информации на экран монитора пульта станции бурильщика, мс Время прогрева системы, мин, не менее
Диапазон рабочих температур станции InfoDRILL, °С
Диапазон рабочих температур измерительных каналов, °С Электрические параметры аналоговых входов системы:
-
- сила постоянного тока, мА
-
- внутреннее сопротивление источника входного сигнала при измерении тока, Ом, не более
-
- напряжение постоянного тока, В
Напряжение питания системы
