Номер по Госреестру СИ: 49617-12
49617-12 Измерители длины лазерные бесконтактные
(SL)
Назначение средства измерений:
Измерители длины лазерные бесконтактные серии SL модификаций SL1525, SLR1525, SL3060, SLR3060, SL6060, SLR6060, SL120120, SLR120120 (далее - измерители) предназначены для бесконтактных измерений длины движущейся промышленной продукции (рулонных материалов, кабелей, труб и др.) с автоматической регистрацией результатов измерений в цифровой форме.
Внешний вид.
Измерители длины лазерные бесконтактные
Рисунок № 1
Внешний вид.
Измерители длины лазерные бесконтактные
Рисунок № 2
Внешний вид.
Измерители длины лазерные бесконтактные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.03.2027
Номер записи - 138900
ID в реестре СИ - 361300
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SLR6060, SLR3060, SLR120120, SL3060, SL,
Производитель
Изготовитель - Фирма "Proton Products Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 46
Выдано извещений - 1
Кол-во периодических поверок - 31
Кол-во средств измерений - 21
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 23097 дн.
Приказы РСТ, где упоминается данный тип СИ
№618 от 2017.03.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№2823 от 2021.12.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (52)
Наличие аналогов СИ: Измерители длины лазерные бесконтактные (SL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Proton Products Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49617-12 23.03.2027 |
Измерители длины лазерные бесконтактные, SL Фирма "Proton Products Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
35563-07 01.08.2012 |
Измерители длины лазерные бесконтактные, серии SL модификаций SL1016, SL2550 Фирма "Proton Products Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Измерители длины лазерные бесконтактные (SL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 24 | 1 | 13 | 11 | 1 | 16 | 6 | 10 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 19 | 0 | 19 | 0 | 18 | 0 | 18 | ||
| ФБУ "КУРГАНСКИЙ ЦСМ" (035) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители длины лазерные бесконтактные (SL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
2451 | 2367 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2253 | 2367 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2478 | 2367 |
|
ФБУ Костромской ЦСМ Костромская область |
2425 | 2367 |
|
ФБУ Магаданский ЦСМ Магаданская область |
2354 | 2367 |
Программное обеспечение
Метрологически значимым программным обеспечением (ПО) в измерителях является ПО PCIS_SL, предназначенное для настройки параметров измерителя, обработки измерительной информации и графического представления результатов измерений в удобном для пользователя виде.
Идентификационные данные ПО измерителей представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО PCIS_SL |
PCIS_SL.msi |
1.48 |
D870E42F5AB0F6A20 206E802DC632CD4 |
MD5 |
Влияние метрологически значимой части ПО на метрологические характеристики измерителей не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «С» МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую часть корпуса измерителя в виде наклейки и типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Измерители длины лазерные бесконтактные серии SL модификаций SL1525, SLR1525, SL3060, SLR3060, SL6060, SLR6060, SL120120, SLR120120. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 49617-12 «Инструкция. Измерители длины лазерные бесконтактные серии SL модификаций SL1525, SLR1525, SL3060, SLR3060, SL6060, SLR6060, SL120120, SLR120120 фирмы Proton Products Ltd, Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25 октября 2011 г.
Средства поверки:
лента измерительная эталонная 3-го разряда (Рег. № 36469-07), номинальная длина шкалы 50 м, допускаемое отклонение действительной длины интервалов шкал, не более: метрового ± 0,3 мм, общей длины ± 5,0 мм;
рулетка измерительная металлическая 3-го класса точности Р2У3К, (Рег. № 46391-11), номинальная длина шкалы 2 м, допускаемое отклонение действительной длины не более ± [0,4+0,2(L-1)] мм, где L - число полных и неполных метров в отрезке;
средство измерений средней мощности и энергии лазерного излучения ИМО-3 (Рег. № 11928-89), диапазон измерений средней мощности лазерного излучения от 3^10-4 до 1-10’1 Вт, пределы допускаемой основной относительной погрешности измерений средней мощности лазерного излучения ±(5+5^10-3/Px) %, где Px - значение измеряемой средней мощности лазерного излучения на входе прибора;
набор мер длины концевых плоскопараллельных (Рег. № 35954-07), набор № 1, класс точности 2.
Изготовитель
Фирма Proton Products Ltd, Великобритания.
Адрес: 10 Aylesbury End, Beaconsfield, Buckinghamshire HP9 1LW, Great Britain.
Телефон: +44 (0) 1494 670 606. Факс: +44 (0) 1494 670 808.
Интернет-сайт: www.protonproducts.com, E-mail: inrussia@protonproducts.com.
Заявитель
Общество с ограниченной ответственностью «Измерительные приборы Ханвелл» (ООО «ИП Ханвелл»)
Адрес: 117485, г. Москва, ул. Миклухо-Маклая, д. 29, корп. 1, кв. 256.
Телефон: (495) 660-86-30, Факс: (495) 335-59-02.
Интернет-сайт: www.hanwell.ru, E-mail: hanwell@hanwell.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13.
Телефон: (495) 583-99-23, Факс: (495) 583-99-48.
Конструктивно измеритель состоит из головки в металлическом корпусе и комплекта кабелей. Внутри головки размещены: источник лазерного излучения, призма, фотоприемник и электронная аппаратура.
Принцип действия измерителей основан на поперечном эффекте Доплера. В измерителе генерируется лазерное излучение, которое с помощью призмы разделяется на два пучка. Пучки лазерного излучения сходятся на поверхности промышленной продукции (объекта измерений), образуя интерференционную картину, которая воспринимается фотоприемником и обрабатывается электронной аппаратурой. При перемещении объекта измерений относительно измерителя из-за изменения частоты пучков лазерного излучения изменяется ширина полос интерференционной картины. Скорость передвижения объекта измерений пропорциональна произведению частоты отраженного лазерного излучения на ширину интерференционной полосы. Длина объекта измерений рассчитывается как произведение скорости на время измерений.
Модификации измерителей отличаются значением диапазона расстояний до объекта измерений.
Измерители по степени опасности генерируемого лазерного излучения соответствуют классу 3В по ГОСТ Р 50723-94.

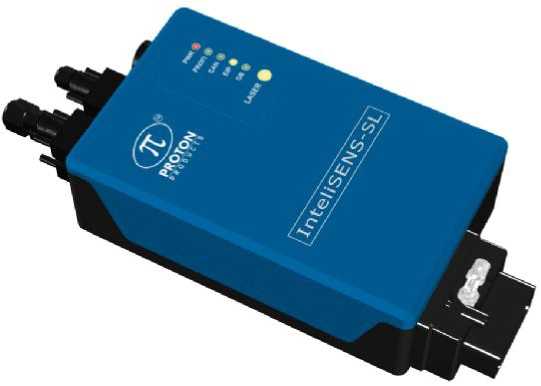

Внешний вид измерителя приведен на рисунке 1.

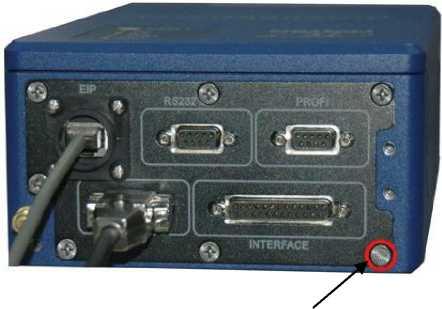

Схема пломбировки от несанкционированного доступа измерителя приведена на рисунке 2.

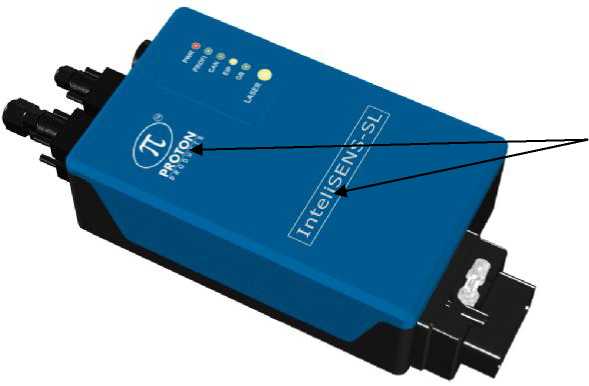

Схема для размещения наклеек приведена на рисунке 3.
