Номер по Госреестру СИ: 49520-12
49520-12 Преобразователи термоэлектрические
(TC, TAF, TSC)
Назначение средства измерений:
Преобразователи термоэлектрические серий ТС, TAF, TSC (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры.

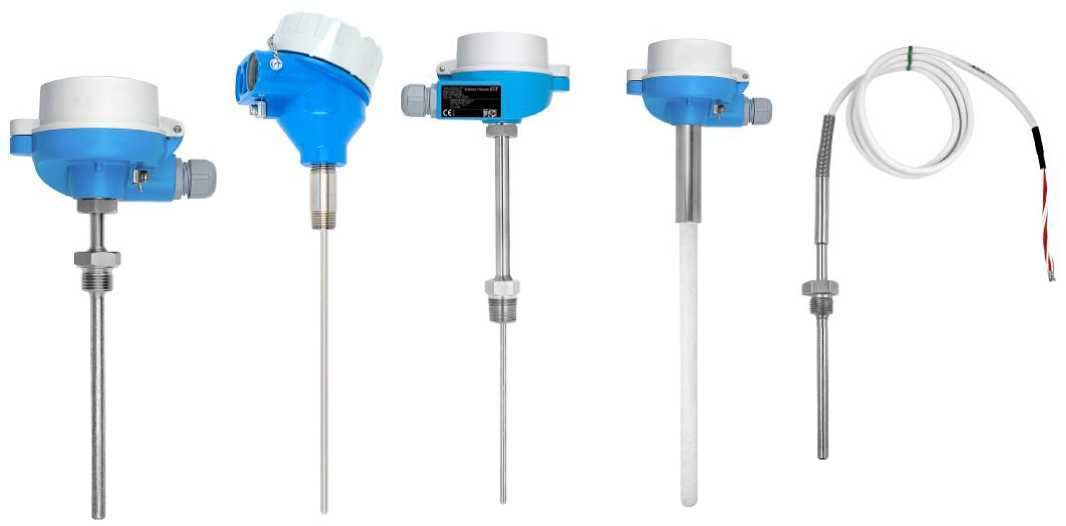

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте и в руководстве по эксплуатации на ТП.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим серий ТС, TAF, TSCГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы.
Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
Техническая документация фирмы Endress+Hauser Wetzer GmbH+Co.KG, Германия, Италия.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Поверка
Поверка осуществляется по документу МП 49520-12 «Преобразователи термоэлектрические TAF, TSC. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 2011 г.Основные средства поверки:
-
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до °С;
-
- эталонные 2, 3-го разрядов ТП типа ПРО в диапазоне температур от плюс 600 до °С;
серий ТС,
плюс 1200
плюс 1800
-
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-93 в диапазоне температуры от минус 196 до плюс 660 °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.
-
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
-
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
-
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;
-
- вертикальная трубчатая печь сопротивления с максимальной рабочей температурой не менее 1800 °С;
-
- мера электрического сопротивления многозначная Р3026-1, кл.0,002;
-
- однозначная мера электрического сопротивления эталонная Р3030, 10 Ом, кл.0,002;
-
- HART-коммуникатор или иной программно-аппаратный комплекс с поддержкой HART-протокола и цифровых сигналов Profibus PA или FOUNDATION Fieldbus, позволяющий визуализировать измеренную ТП температуру и произвести необходимую настройку ИП ТП.
Изготовитель
Фирма Endress+Hauser Wetzer GmbH+Co.KG, Германия, Италия
Адрес: Obere Wank 1, 87484 Nesselwang, Germany
Via M.Luther King 7, 20060 Pessano con Bornago, Italy
Тел.: +49 8361 30 80, факс: +49 8361 30 81 10
e-mail: info@pcm. endress. com
Заявитель
ООО "Эндресс+Хаузер"
117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
e-mail: info@ru. endress. com
Испытательный центр
Государственный центр испытаний средств измерений ( ГЦИ СИ)
ФГУП «ВНИИМС», г . Москва
Принцип работы термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи серий ТС, TAF, TSC изготовляются следующих моделей: ТС10, ТС12, ТС13, ТС 15, ТС61, ТС62, ТС63, ТС65, ТС66, ТС88, TAF11, TAF12S, TAF12D, TAF12T, TAF16, TSC310, которые отличаются друг от друга конструктивным исполнением.
ТП состоят из взаимозаменяемой измерительной вставки (ТРС100, ТРС300, TEC300), соединенной с защитной головкой, имеющей несколько модификаций, отличающихся конструкцией и степенью защиты: TA2xx, TA3xx. Термопреобразователи могут комплектоваться встраиваемыми в защитную головку измерительными преобразователями (ИП) серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. В защитные головки типов TA30A, TA30H может встраиваться 4-х разрядный жидкокристаллический дисплей. Головки выполнены из алюминиевого сплава, полиамида или стали SS 316L/1.4404.
Измерительная вставка состоит из одного или двух чувствительных элементов на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол (сталь SS 316L/1.4404, Inconel®600/2.4816, Pyrosil®, керамика), который соединен с керамической клеммной головкой, с ИП или заканчивается присоединительными проводами. Измерительная вставка помещена в защитную арматуру с различными видами присоединения к объекту измерений или для установки в термогильзу. Материал защитной арматуры: SS 316L/1.4404, SS 316Ti/1.4571, Hastelloy C276, Inconel®600/2.4816.
При измерении температуры при высоких давлениях и скоростях потока ТП используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов: SS 316Ti/1.4571, SS 316L/1.4404, Hastelloy®C276, Monel®400/2.4360, Inconel®600/2.4816, 13CrMo4-5/1.7335. Защитные гильзы имеют следующие исполнения: TA53x, TA54x, TA55x, TA56x, TA57x, TW1x, TW251. ТП серии TAF используются с чехлами, изготовленными из жаростойких марок стали SS 310/1.4841, SS 446/1.4749, Inconel®600/2.4816, а также оксида алюминия (керамики) марок KER530 (SILLIMANTIN® 60), KER610 (PYTAGORAS®), KER799 (ALSINT® 99.7).
Фото общего вида ТП приведены на рис.1-5
Рис.2: ТС62 Рис.3: ТС88
Рис.1: ТС10
Рис.4: TAF11 Рис.5: TSC310
Диапазон рабочих температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей в температурном эквиваленте в зависимости от класса допуска и типа НСХ приведены в таблице 1:
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон рабочих температур, °С |
Пределы допускаемых отклонений от НСХ, °С |
К |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 1000 |
1+ р i+ О |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 1200 |
± 2,5 ± 0,0075Р | |
J |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 750 |
1+ p i+ О |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 750 |
± 2,5 ± 0,00757 | |
T |
1 |
от минус 40 до плюс 125 св. плюс 125 до плюс 350 |
± 0,5 ± 0,004-t |
2 |
от минус 40 до плюс 133 св. плюс 133 до плюс 350 |
± 1,0 ± 0,00757 | |
N |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 750 |
1+ Р |+ О |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 750 |
± 2.5 ± 0,00757 | |
E |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 800 |
1+ Р |+ О |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 900 |
± 2,5 ± 0,00757 | |
R |
1 |
от 0 до плюс 1100 св. плюс 1100 до плюс 1600 |
± 1,0 ± [1+0,003-(t-1100)j |
2 |
от 0 до плюс 600 св. плюс 600 до плюс 1600 |
± 1,5 ± 0,0025^ | |
S |
1 |
от 0 до плюс 1100 св. плюс 1100 до плюс 1600 |
± 1,5 ± [1+0,003-(t-1100)] |
2 |
от 0 до плюс 600 св. плюс 600 до плюс 1600 |
± 1,5 ± 0,00254 | |
B |
2 |
от плюс 600 до плюс 1700 |
± 0,00254 |
3 |
от плюс 600 до плюс 800 св. плюс 800 до плюс 1700 |
± 4 ± 0,005-t |
Пределы допускаемых основной и дополнительной погрешностей, а также пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары ИП серии iTEMP TMT приведены в Описании типа для Гос-реестра СИ РФ.
Пределы допускаемой суммарной погрешности ТП и ИП ( D , °С) вычисляются по формуле:
D = (D ИП +D КОМП ) + (D ТП ) ,где : D ИП - погрешность ИП, °С; D КОМП - погрешность схемы компенсации ИП, °С;
DТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С.
Время термического срабатывания в водной среде (0,4 м/с) (в зависимости от диаметра и нижней части защитной арматуры), с: t0,5 = от 5,5 до 34; t0,9 = от 13 до 110.
Электрическое сопротивление изоляции (при 500 В), МОм, не менее: 1000
(при плюс 25 °С), 5 (при плюс 500 °С).
Диаметр измерительной вставки, мм: 3; 6.
Диаметр защитной арматуры, мм: 8; 9; 11; 12; 18; 24.
Длина монтажной части ТП (в зависимости от модели и исполнения), мм: от 10 до 4000 (до 30000 по специальному заказу).
Масса, кг: от 0,5 до 5 (в зависимости от модели и исполнения ТП).
Диапазоны температур окружающего воздуха при эксплуатации ТП (в зависимости от модели и исполнения) приведены в таблицах 2 и 3:
Таблица 2.
ТП без встроенного преобразователя и дисплея (*) | ||
Обозначение модели ТП |
Диапазон температур окру-(*) жающего воздуха, С |
Исполнение защитной головки |
ТС1*,88 |
-50...+150 |
ТА30А, ТА30D, ТА30Р |
-50.+80 |
ТА20В | |
-50.+70 |
ТА20J | |
-50.+100 |
ТА20R | |
-50...+130 |
ТА21Е | |
TR6* |
-50...+130 |
TA21H |
-50...+150 |
TA30H | |
TAF1* |
-50.150 |
ТА30А, TA30D |
Примечания: (*) с дисплеем TID10: -20...+70 °С; с преобразователем измерительным iTEMP TMT - данные см. в Описании типа на преобразо- | ||
ватели. |
Таблица 3
Обозначение модели |
Диапазон температур окру- |
Оболочка удлинительных прово- |
ТП |
жающего воздуха, °С |
дов/материал изоляции |
TSС310 |
-50...+80 |
ПВХ/ПВХ |
-50...+400 |
стекловолокно/стекловолокно |
Степень защиты от влаги и пыли ТП по ГОСТ 14254-96 (МЭК 60529): IP65, IP66, IP67, IP68.
Средний срок службы ТП, лет, не менее: 10
Термопреобразователи во взрывозащищенном исполнении имеют маркировки видов:
1ExdHCT4...T6X («взрывонепроницаемая оболочка») и 0ExiaIICT1...T6X («искробезопасная электрическая цепь»).
