Номер по Госреестру СИ: 49497-12
49497-12 Весы электронные для взвешивания рулонов металла
(ВТР-25)
Назначение средства измерений:
Весы электронные для взвешивания рулонов металла ВТР-25 (далее - весы), предназначены для статического измерения массы рулонов металла, на ОАО «Новолипецкий металлургический комбинат».
Внешний вид.
Весы электронные для взвешивания рулонов металла
Рисунок № 1
Внешний вид.
Весы электронные для взвешивания рулонов металла
Рисунок № 2
Внешний вид.
Весы электронные для взвешивания рулонов металла
Рисунок № 3
Внешний вид.
Весы электронные для взвешивания рулонов металла
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на печатной плате терминала (рис. 2). Защитная пломба также ограничивает доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Доступ к изменению настроек и данных измерений защищен паролем.
Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «А».
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
__* |
__* |
V9.99 |
__* |
__* |
* Примечание - Наименование ПО, идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Весы электронные для взвешивания рулонов металла ВТР-25 зав. № MP31 и зав. №МР32. Руководство по эксплуатации, раздел «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным для взвешивания рулонов металла ВТР-25 зав. № MP31 и зав. № МР32:-
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 49497-12 «Весы электронные для взвешивания рулонов металла ВТР-25. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС».
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-2001.
Заявитель
Фирма «ANDRITZ Sundwig GmbH», Германия.Юридический адрес: Германия, 58675 г. Хемер, Штефанопелерштрассе 22 Фактический адрес: Германия, 58675 г. Хемер, Штефанопелерштрассе 22
Тел.: +49 (0)2373 - 54 0
Факс: +49 (0)2373 - 54 200
E-mail: welcome@sundwig.de
Http: www. andritz. com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08. 119361, г. Москва, ул. Озерная, 46.Тел./факс (495) 437-55-77, 437-56-66.
e-mail: office@vniims.ru
Конструктивно весы состоят из грузоприемного устройства (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания») и индикатора (весоизмерительного прибора) IT6000P (изготовитель -фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия, Госреестр № 42011-09). В состав грузоприемного устройства (далее - ГПУ) входят: грузоприемная платформа и комплект весоизмерительных тензорезисторных датчиков с узлами встройки. ГПУ установлено на гидравлической системе подъема, расположенной на тележке, которая перемещается по рельсам.

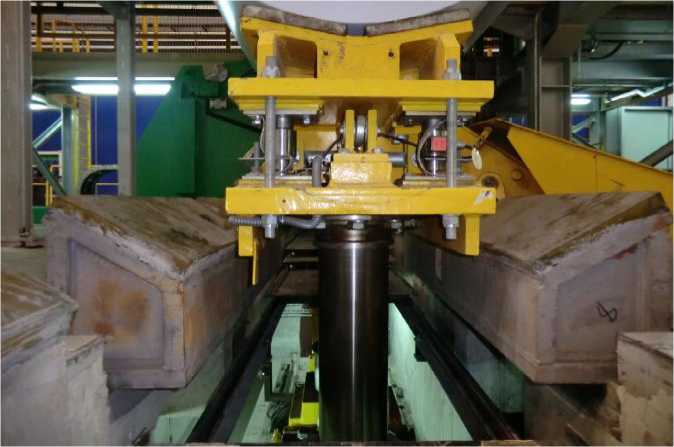

Общий вид весов показан на рисунке 1.
Рисунок 1 - Общий вид весов для взвешивания рулонов металла ВТР-25.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты взвешивания выводятся на дисплей весоизмерительного прибора. Измерение массы осуществляется после получения сигнала от позиционного датчика, в момент когда ГПУ располагается на измерительном участке рельсов.
Весы снабжены следующими устройствами:
-
- устройство первоначальной установки нуля;
-
- полуавтоматическое устройство установки нуля;
-
- устройство слежения за нулем;
-
- устройство уравновешивания тары;
-
- устройство выборки массы тары;
- устройство предварительного задания массы тары;
- показывающее устройство с расширением;
Весы оснащены интерфейсами RS435 и Profibus, которые позволяют подключать различные периферийные устройства (принтер, вторичный дисплей, ПК).
Весы могут выполнять следующие функции:
- сигнализация о превышении нагрузки;
- накопление результатов взвешивания.
Знак поверки в виде наклейки наносится на корпус индикатора.

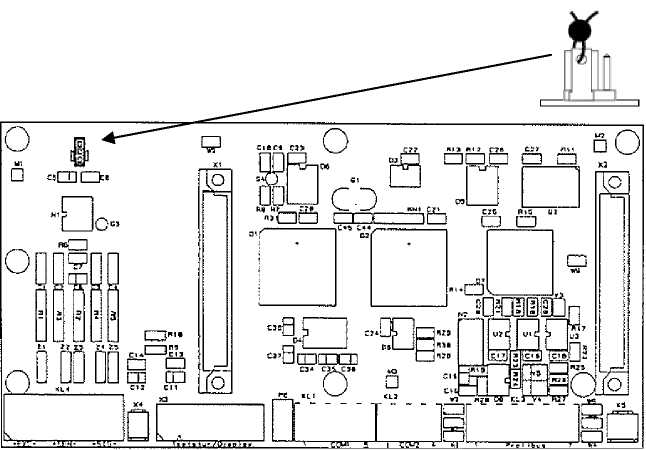

Рисунок 2-Схема пломбировки от несанкционированного доступа.
Место пломбировки (переключатель юстировки).
доступ
разрешен
доступ запрещен
-
1. Весы в сборе ...................................................................................................................1 шт.
-
2. Руководство по эксплуатации......................................................................................1 экз.
-
3. Методика поверки.........................................................................................................1 экз.
Максимальная (Мах) и минимальная (Min) нагрузки, пределы допускаемой погрешности (mpe) весов, действительная цена деления (d), поверочное деление (е) приведены в таблице
-
2.
Таблица 2
Наименование характеристики |
Значение |
Максимальная нагрузка (Max), кг |
25000 |
Минимальная нагрузка (Min), кг |
200 |
Действительная цена деления шкалы (d), кг |
10 |
Поверочное деление (е), кг |
10 |
Число поверочных делений (n) |
2500 |
Диапазон уравновешивания тары и предвари- |
100% Max |
тельного задания массы тары | |
Диапазон рабочих температур, оС |
от минус 10 до плюс 40 |
Пределы допускаемой погрешности при по- | |
верке, кг | |
от 0 до 5000 включительно |
±5 |
от 5000 до 20000 включительно |
±10 |
от 20000 до 25000 включительно |
±15 |
Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении го- | |
сударственного метрологического надзора за |
весами и их применением равны удвоенному |
значению пределов допускаемых погрешностей при поверке. |
Электрическое питание - от сети переменного тока с параметрами:
-
- напряжение, В .................................................................................................. от 187 до 242
-
- частота, Гц............................................................................................................от 49 до 51
Время прогрева весов, мин, не более ..................................................................................................60
Масса и габаритные размеры весов:
-
- размер грузоприемного устройства, мм, не более....................................2300х1200х770
