Номер по Госреестру СИ: 49488-12
49488-12 Калибраторы давления
(PM серии 40.2, 60, 350, 700, 1000)
Назначение средства измерений:
Калибраторы давления РМ серии 40.2, 60, 350, 700, 1000 (далее по тексту - калибраторы) предназначены для воспроизведений и измерений избыточного и абсолютного давления жидкостей и газов, а также разрежения газов с отображением текущего значения давления на дисплее цифрового манометра, входящего в состав калибратора.

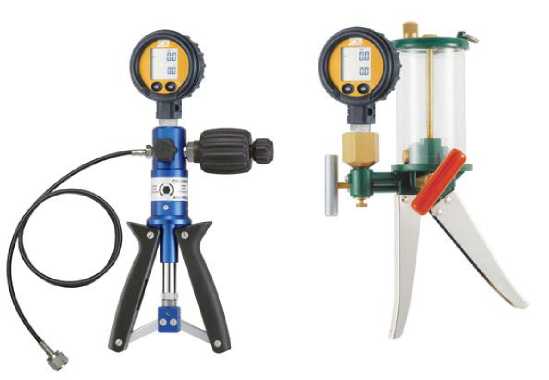

Внешний вид.
Калибраторы давления
Рисунок № 1

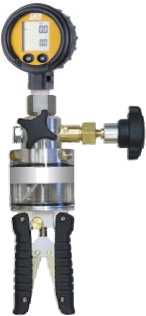

Внешний вид.
Калибраторы давления
Рисунок № 2

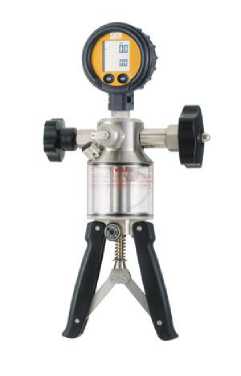

Внешний вид.
Калибраторы давления
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится фотохимическим или другим способом на корпус манометра и на помпу, типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в руководстве по эксплуатации калибратора давления соответствующей серии.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления РМ серии 40.2, 60, 350, 700, 1000
-
1 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
2 ГОСТ 8.223-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па».
-
3 Техническая документация фирмы «SIKA Dr.Siebert & Kuhn GmbH & Co.KG», Германия
Поверка
Поверкаосуществляется по методике поверки МП 231-0017-2011 «Калибраторы давления РМ серии 40.2, 60, 350, 700, 1000», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 10.11.2011 г.
Основными средствами поверки являются:
Манометры грузопоршневые, верхние пределы измерений от 0,2 до 100 МПа; кл. точности 0,01; 0,015; 0,02.
Калибратор давления пневматический Метран - 505 Воздух, диапазон измерений от 5 Па до 25 кПа, кл. точности 0,015; 0,02.
Калибратор давления портативный Метран 501-ПКД-Р, диапазон измерений давления от минус 0,1 до 60 МПа, кл. т. 0,05.
Барометр образцовый переносной БОП-1М-3, диапазон измерений от 0,5 до 280 кПа, пределы допускаемой абсолютной погрешности ±10 Па в диапазоне от 0,5 до 110 кПа, пределы допускаемой относительной погрешности ±0,01 % в диапазоне от 110 до 280 кПа
Изготовитель
фирма «SIKA Dr.Siebert & Kuhn GmbH & Co.KG», Германия Адрес: Struthweg 7-9, D -34260 Kaufungen, Germany.Tel.:+49-5605-803-0, Fax: +49-5605-803-54, www.sika.net
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10 Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ruПринцип действия калибраторов основан на использовании зависимости между измеряемым давлением и упругой деформацией пьезоэлектрического преобразователя цифрового манометра. Измеряемое давление создается с помощью пневматического или гидравлического ручного насоса (помпы), оснащенного клапанами сброса и точной регулировки давления. Значения давления отображаются на дисплее цифрового манометра.
Калибраторы являются портативными приборами, в состав которых входят помпа Р40.2, Р60, Р350, Р700 или Р1000 и цифровой манометр D, D2, E, E2, L или R. Помпы комплектуются напорным шлангом для подключения поверяемого или калибруемого средства измерений давления. Помпы калибраторов серий 40.2 и 60 имеют пневматическое исполнение (рабочая среда - воздух), серий 350, 700 и 1000 - гидравлическое (рабочая среда - дистиллированная вода или гидравлическое масло).
Каждая серия калибраторов может выпускаться в 6 модификациях, в зависимости от входящих в их состав цифровых манометров. Модификации отличаются диапазоном измерений, классом точности, максимально допускаемым давлением. Пример записи обозначения при заказе калибратора давления, в состав которого входит помпа Р60 и манометр цифровой D: «Калибратор давления РМ60D».
Внешний вид калибраторов приведен на рисунке 1.
РМ40.2хх; РМ60хх
РМ350хх
Рисунок 1 - Калибраторы давления
РМ1000хх
РМ700хх
Манометр цифровой D, D2, E, E2, L или R - 1 шт.
Помпа ручная Р40.2, Р60, Р350, Р700 или Р1000 (с напорным шлангом) - 1 шт.
Комплект переходников - 1 компл.
Комплект уплотнений - 1 компл.
Руководство по эксплуатации на калибратор соответствующей серии - 1 экз.
Руководство по эксплуатации на манометр цифровой соответствующей модификации - 1 экз. Методика поверки МП 231-0017-2011 - 1 экз.
Диапазон воспроизведения и измерений давления калибраторов МПа (бар):
РМ40.2хх от минус 0,095 (0,95) до 4 (40)
РМ60хх от минус 0,095 (0,95) до 6 (60)
РМ350хх от 0 до 35 (350)
РМ700хх от 0 до 70 (700)
РМ1000хх от 0 до 100 (1000)
Наименование характеристики |
Значение характеристики | |||
Модификация калибратора | ||||
РМ40.2Б; РМ60D; РМ350D; РМ700D; РМ1000D |
РМ40.2Е; РМ60Е; РМ350Е; РМ700Е; РМ1000Е |
РМ40.2Ь; РМ60L; РМ350L; РМ700L; РМ1000L | ||
Пределы допускаемой основной абсолютной погрешности, МПа, |
±(0,1 % ВПИ + +1 единица |
±(0,5 % ВПИ + +1 единица |
±(0,05 % ВПИ+ |
±(0,025 % ВПИ+ |
(бар) |
мл. разряда) |
мл. разряда |
+1 единица мл.разряда) |
+1 единица мл.разряда) |
Класс точности |
0,2 |
0,6 |
0,06 |
0,05 |
Максимальное допускаемое |
от 1 до 110 |
от 6 до 40 |
от 0,3 до 110 | |
испытательное давление*, МПа | ||||
Пределы дополнительной погрешности, вызванной измене- | ||||
нием температуры окруж. воз- |
±0,05 |
±0,01 | ||
духа в диапазоне рабочих температур на каждые 10 °С, % ВПИ | ||||
Напряжение питания постоян. тока (от элемента питания), В |
3 | |||
Габаритные размеры, мм, не более | ||||
• манометр (диаметр корпусах | ||||
хширинахвысота) |
70х30х100 |
80х40х120 | ||
• помпа (длинахширинах хвы-сота) | ||||
Р40.2 |
240х50х170 |
240х50х170 | ||
Р60 |
240х50х170 |
240х50х170 | ||
Р350 |
240х90х160 |
240х90х160 | ||
Р700 |
236х70х159 |
236х70х159 | ||
Р1000 |
236х70х159 |
236х70х159 | ||
Масса, кг, не более | ||||
• манометр |
0,13 |
0,21 | ||
• помпа | ||||
Р40.2 |
1,10 |
1,10 | ||
Р60 |
1,10 |
1,10 | ||
Р350 |
0,90 |
0,90 | ||
Р700 |
1,80 |
1,80 | ||
Р1000 |
1,80 |
1,80 | ||
Средний срок службы, лет |
8 |
*- в зависимости от диапазона измерений цифрового манометра, входящего в состав калибратора
Наименование характеристики |
Значение характеристики | ||
Модификация калибратора | |||
РМ40.2Б2; РМ60D2; РМ350D2; РМ700D2; РМ1000D2 |
РМ40.2Е2; РМ60Е2; РМ350Е2; РМ700Е2; РМ1000Е2 |
РМ40.2И; РМ60И; РМ350И; РМ700И; РМ1000И | |
Пределы допускаемой основной |
±(0,1 % ВПИ + |
±(0,5 % ВПИ + |
±(0,1 % ВПИ + |
абсолютной погрешности, МПа, |
+1 единица |
+1 единица |
+1 единица |
(бар) |
мл.разряда) |
мл.разряда |
мл.разряда) |
Класс точности |
0,2 |
0,6 |
0,2 |
Максимальное допускаемое испытательное давление, | |||
МПа* |
от 1,7 до 150 |
- | |
% от ВПИ |
150 | ||
Пределы дополнительной погрешности, вызванной изменением температуры окруж. воздуха в диапазоне рабочих температур на каждые 10 °С, % ВПИ |
±0,05 | ||
Напряжение питания постоянного тока (от элемента питания), В |
3 | ||
Габаритные размеры, мм, не более | |||
• манометр (диаметр корпусах | |||
хширинахвысота) |
80х30х100 |
85х30х130 | |
• помпа (длинахширинах хвысо-та) | |||
Р40.2 |
240х50х170 |
240х50х170 | |
Р60 |
240х50х170 |
240х50х170 | |
Р350 |
240х90х160 |
240х90х160 | |
Р700 |
236х70х159 |
236х70х159 | |
Р1000 |
236х70х159 |
236x70x159 | |
Масса, кг, не более | |||
• манометр |
0,54 |
0,45 | |
• помпа | |||
Р40.2 |
1,10 |
1,10 | |
Р60 |
1,10 |
1,10 | |
Р350 |
0,90 |
0,90 | |
Р700 |
1,80 |
1,80 | |
Р1000 |
1,80 |
1,80 | |
Средний срок службы, лет |
8 |
*- в зависимости от диапазона измерений цифрового манометра, входящего в состав калибратора
Условия эксплуатации:
Диапазон рабочих температур окружающей среды, °С
от 0 до 70
от 0 до 50
от 76 до 106,7
до 95
до 85
-
• калибраторов с манометрами цифровыми R
-
• остальных калибраторов
Атмосферное давление окружающего воздуха, кПа
Относительная влажность воздуха, %
-
• калибраторов с манометрами цифровыми D, E, L
-
• калибраторов с манометрами цифровыми D2, E2, R
