Номер по Госреестру СИ: 49422-12
49422-12 Приборы аналоговые щитовые
(ЭА6101, ЭВ6101)
Назначение средства измерений:
Приборы аналоговые щитовые ЭА6101, ЭВ6101 (далее - приборы) предназначены для измерения силы тока и напряжения в цепях переменного тока.
Внешний вид.
Приборы аналоговые щитовые
Рисунок № 1
Внешний вид.
Приборы аналоговые щитовые
Рисунок № 2
Внешний вид.
Приборы аналоговые щитовые
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.04.2017
Номер записи - 138674
ID в реестре СИ - 361074
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
ЭА6101.1, Э8021, мод. ЭА6101.1,
Производитель
Изготовитель - ЗАО "Метео-сервис"
Страна - РОССИЯ
Населенный пункт - г.Омск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 656 дн.
Приказы РСТ, где упоминается данный тип СИ
№196 от 2012.04.01 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 49411-12 по 49415-12,46939-12,49416-12 по 49443-12)
Наличие аналогов СИ: Приборы аналоговые щитовые (ЭА6101, ЭВ6101)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Приборы аналоговые щитовые (ЭА6101, ЭВ6101)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ЦЭНКИ" (RA.RU.311727) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Приборы аналоговые щитовые (ЭА6101, ЭВ6101)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
163 | 652 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1140 | 652 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шкалу прибора методом трафаретной печати вне зоны отсчета показаний и типографским способом на паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в разделе 4 технических условиях на приборы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам аналоговым щитовым ЭА6101, ЭВ6101-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам».
-
3. ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»
-
4. ТУ 4223-002-39196097-2011 «Приборы аналоговые щитовые ЭА6101, ЭВ6101. Технические условия».
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
-
- калибратор универсальный Н4-7, диапазон воспроизведения силы переменного тока от 0,1 нА до 30 А в диапазоне частот от 0,1 Гц до 10 кГц с погрешностью до 0,3 %; диапазон воспроизведения напряжения переменного тока от 0,2 В до 1000 В в диапазоне частот 0,1 Гц до 30 кГц с погрешностью не более ±0,03%;
-
- универсальная пробойная установка УПУ-10, испытательное напряжение от 0 до 3 кВ, относительная погрешность измерения испытательного напряжения ±4 %;
-
- мегаомметр М4100/3, диапазон измеряемого сопротивления до 100 МОм, номинальное напряжения 500 В, погрешность не более ±1,0 %.
Изготовитель
Закрытое акционерное общество «Метео-сервис»Юридический адрес: 644008, Омск, ул. Сибаковская, 4
Тел.: (3812) 381-2-659532, факс: (3812) 381-2-60-78-60
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Приборы представляют собой сочетание измерительного прибора постоянного тока магнитоэлектрической системы с выпрямительным устройством. Принцип действия приборов заключается в масштабном преобразовании измеряемого тока (напряжения), выпрямлении полупроводниковыми диодами и во взаимодействии выпрямленного тока, протекающего по подвижной катушке измерительного механизма, с магнитным полем постоянного магнита.
Конструктивно приборы выполнены в прямоугольном пластмассовом корпусе, на лицевой панели которого расположены шкала и стрелочный указатель. Кроме того, на передней панели прибора расположен винт (шлиц) корректора, с помощью которого можно установить указатель прибора на нулевую отметку шкалы при отключенных цепях измерения тока или напряжения. На задней панели прибора расположены клеммы для подключения измеряемого тока или напряжения.
Приборы имеют следующие модификации: ЭА6101.1, ЭА6101.2, ЭА6101.3, ЭА6101.4, ЭА6101.5, ЭА6101.6, ЭА6101.10, ЭВ6101.1, ЭВ6101.2, отличающиеся верхними пределами диапазонов измерений.
Приборы ЭА6101.5, ЭА6101.6, ЭА6101.10 являются двухдиапазонными с расположенной на передней панели кнопкой для переключения прибора на наименьший диапазон измерения.
В модификациях приборов, предназначенных для работы с внешними трансформаторами тока (напряжения), шкала выполняется с учетом коэффициента трансформации внешнего трансформатора, т.е инициирует величину тока (напряжения), протекающего в первичной обмотке внешнего трансформатора.
Рабочее положение приборов - вертикальное.
100
©
ЭВ6101.2
15 ~ П—& 1.45. .55 10000HZ
Внешний вид приборов

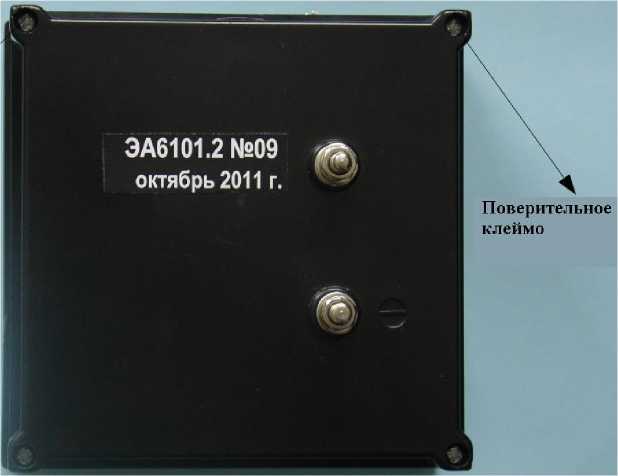

Место нанесения поверительного клейма
Верхние пределы диапазонов измерений силы тока (Хк), А - ЭА6101.1, ЭА6101.2
- ЭА6101.3
- ЭА6101.4
- ЭА6101.5, ЭА6101.6, ЭА6101.10
0,02; 0,03; 0,05; 0,1; 0,5; 1; 5; 5^3 5; 10; 15; 20 1; 5; 5^3 основной -
дополнительный - 0,2 Хк
Верхние пределы диапазонов измерений напряжения (Хк), В 7,5; 10; 15; 30; 50; 75; 100; 150;
-
- ЭВ6101.1, ЭВ6101.2 300; 450; 500; 600
Класс точности Пределы допускаемой основной приведенной погрешности, %
-
- для приборов класса точности 1.0
-
- для приборов класса точности 1.5 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, %
-
- для приборов класса точности 1.0
-
- для приборов класса точности 1.5 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального (вертикального) в любом направлении на 5 °, %
-
- для приборов класса точности 1.0
-
- для приборов класса точности 1.5 Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением частоты измеряемого сигнала свыше 55 до 10000 Гц, %
-
- для приборов класса точности 1.0
-
- для приборов класса точности 1.5 Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа Частота измеряемого сигнала, Гц
1.0; 1.5
±1
±1,5
±1
±1,5
±0,5
±0,75
±1
±1,5
Габаритные размеры, не более, мм
от минус 30 до плюс 50 до 90 от 60 до 106,7 от 45 до 10000 (для соответствующих исполнений приборов) 120х120х125
Примечание - По заказу потребителя, для работы с внешними трансформаторами тока и напряжения, приборы могут изготавливаться со специальными шкалами (дополнительно маркируется коэффициент трансформации трансформатора тока или напряжения, а оцифровка шкалы выполняется в значениях входной величины трансформатора).
