Номер по Госреестру СИ: 49214-12
49214-12 Установки для измерения объемной активности радиоактивных газов в воздухе
(УДГ-304Б)
Назначение средства измерений:
Установки для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б (далее - установки) предназначены для непрерывных измерений объёмной активности бета-излучающих газов (аргон, криптон, ксенон).
Внешний вид.
Установки для измерения объемной активности радиоактивных газов в воздухе
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.03.2017
Номер записи - 138436
ID в реестре СИ - 360836
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
УДГ-304Б, нет данных,
Производитель
Изготовитель - ЗАО "КБ "Проминжиниринг"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Установки для измерения объемной активности радиоактивных газов в воздухе (УДГ-304Б)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "КБ "Проминжиниринг"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29646-05 01.08.2010 |
Комплексы индивидуального дозиметрического контроля, ДВГ-07 "Фрамкард" ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
1 год | |
|
38049-08 01.07.2013 |
Установки радиометрические для измерения объемной активности нуклидов в жидкости, УДЖГ-42Р ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
38387-08 01.08.2013 |
Блоки обработки и передачи данных, БОП-04м ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
38387-13 29.10.2024 |
Блоки обработки и передачи данных, БОП-04м ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
1 год | |
|
49213-12 12.03.2017 |
Установки радиометрические, УДИ-304Б ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
49214-12 12.03.2017 |
Установки для измерения объемной активности радиоактивных газов в воздухе, УДГ-304Б ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
49215-12 12.03.2017 |
Установки для измерения объемной активности радиоактивных аэрозолей, УДА-304АБ ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
49611-12 18.04.2017 |
Установки автоматизированные спектрометрические контроля теплоносителя первого контура АЭС, СЖГ-1001 ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
49612-12 18.04.2017 |
Установки автоматизированные спектрометрические контроля инертных газов в выбросах АЭС, СГГ-1002 ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
49764-12 05.05.2017 |
Установки стационарные гамма-спектрометрические на основе ОЧГ-детектора для измерения активности проб, СКГ-1003 ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
52116-12 14.12.2017 |
Установки радиометрические для измерения объемной активности нуклидов в жидкости, УДЖГ-42Р-06, УДЖГ-42Р-07 ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
53746-13 06.06.2018 |
Комплексы для измерений параметров воздушного потока, МВ-24м ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54359-13 29.07.2018 |
Установки контроля радиоактивного загрязнения персонала, РЗБ-04м ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
54862-13 31.07.2024 |
Аппаратура радиационного контроля течи из 1-го контура во 2-й контур, АРКТ-01Р ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
54887-13 31.07.2024 |
Спектрометры излучения человека, СЕГ-10П ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
54891-13 03.08.2024 |
Блоки обработки и передачи данных, БОП-04м-02 (-04) ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
58529-14 17.06.2024 |
Расходомеры газа ультразвуковые, АРГ ЗАО "КБ "Проминжиниринг" (РОССИЯ г.Москва) |
ОТ |
2 года |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Установки для измерения объемной активности радиоактивных газов в воздухе (УДГ-304Б)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 18 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки для измерения объемной активности радиоактивных газов в воздухе (УДГ-304Б)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) установки состоит из двух программ:
- встроенного программного обеспечения в виде программного кода (программа поль -зователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора установки с градуировочными коэффициентами и константами, записанными в энергонезависимую память установки;
- прикладного (автономного) программного обеспечения «Конфигуратор », устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей измерительной информации с установки и записи параметров и констант в энергонезависимую память установки при градуировке и поверке.
Метрологически значимой частью ПО установки УДГ-304Б является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память установки.
Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.
Идентификационные данные двух программ приведены в таблице 1.
Таблица 1— Идентификационные данные ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО |
- |
2.2.16 |
- |
Организуется при формировании исполняемых кодов |
|
Конфигуратор |
ФВКМ.001005-07 |
1.9.5.214 |
EA14B514AF66DB689 B3986335F07C853 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — А.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку, расположенную на корпусе установки, фотоспособом, на титульные листы руководства по эксплуатации и паспорта типографским способом или специальным штампом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации ПБАВ.412123.004РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б-
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
-
2. ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.
-
3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
4. ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
Установки применяются при:
- осуществлении деятельности в области охраны окружающей среды ;
- осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- выполнении работ по обеспечению безопасных условий и охраны труда ;
- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ПБАВ.412123.004 РЭ «Установка для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 5 декабря 2011 г .
Основное поверочное оборудование:
- источники 1СО, аттестованные по ГОСТ 8.582-2003 или утвержденного типа не ниже рабочего эталона 2-го разряда, с внешним выходом в телесном угле 2п: 5-101, 5И02, 5403, 4И04, 5 •IO6 бета-частиц/с;
-
- контрольный источник ОИСН-3 с внешним выходом в телесном угле 2п 2403 бета-частиц/с;
-
- рабочий эталон объемной активности на основе радиометра газов типа РГБ-07, с основной относительной погрешностью не более ±5 %.
Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Доза (ООО НПП «Доза»).Юридический адрес: 124460, Москва, г. Зеленоград, проезд 4806, д.6.
тел. (495) 777-84-85, факс (495) 742-50-84, www.doza.ru.
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Московской области» (номер аттестата аккредитации 30083-08 в Государственном реестре СИ).Адрес: пгт. Менделеево, Солнечногорский р-н, Московская обл., 141570
тел. (495) 994-22-10 факс (495) 994-22-11
www.mencsm.ru
Установки является функционально и конструктивно законченными устройствами.
При прокачке воздуха через рабочую камеру, воздух проходит через входной аэрозольный фильтр, на который осаждаются аэрозольные частицы. В камере расположен полупроводниковый детектор с предусилителем. Бета-частицы, испускаемые ядрами радиоактивных газов, пролетая через детектор, формируют электрические импульсы. Сигнал с предусилителя подается на один из входов двухвходового 1024 канального аналого-цифрового преобразователя (АЦП).
Для компенсации внешнего фона в состав установки введен дополнительный канал измерения, детектор которого защищен от бета-излучения экраном. Фоновый канал подключается ко второму входу АЦП. При расчетах показания фонового детектора вычитаются. По мере загрязнения аэрозольного фильтра расход воздуха уменьшается.
Полученные с помощью АЦП амплитудные распределения импульсов от бета-частиц обрабатываются процессором. Результаты расчета выводятся на жидкокристаллический индикатор (ЖКИ). Проводится сравнение полученных данных с пороговыми уставками, определяемыми пользователем при настройке установки. В случае превышения уставки первого уровня включается световая индикация в виде желтого сигнала и звуковой сигнал, при превышении уставки второго уровня - красный сигнал и звуковой сигнал.
Измеренные значения записываются в энергонезависимую память установки, формируя архив измерений, который при необходимости можно считать с использованием программы «Конфигуратор» или программного обеспечения внешней ПЭВМ. Общий объём памяти рассчитан на 3000 измерений
Установки выпускаются в двух исполнениях (стационарном и мобильном):
-
- установки для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б ПБАВ.412123.004;
-
- установки для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б (мобильные) ПБАВ.412123.004-01.
Установки в мобильном исполнении включают в себя дополнительно блок насосный типа БН-01.

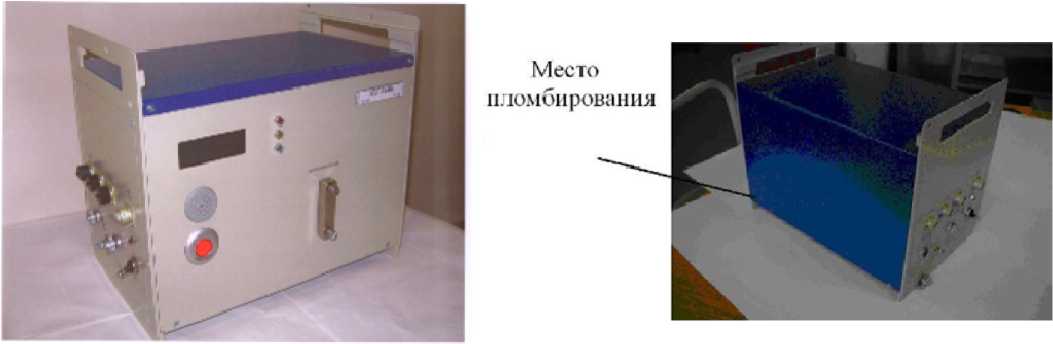

Общий вид установки в основном исполнении с указанием места пломбирования представлен на рисунке 1. Установка пломбируется в соответствии с конструкторской документацией.
Рисунок 1
Комплектность установки приведена в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Кол-во |
Приме чание |
|
ПБАВ.412123.004 |
Установка для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б |
1 шт. | |
|
ФВКМ.685631.211 |
Кабель питания |
1 шт. | |
|
ФВКМ.685631.086-01 |
Кабель связи с ПЭВМ RS-232 |
1 шт. |
|
ФВКМ.301254.001 |
Источник контрольный в футляре в составе: | ||
|
- футляр |
1 шт. | ||
|
- контрольный источник ОИСН-90-3 |
1 шт. | ||
|
ФВКМ.301524.003 |
Держатель контрольного источника |
1 шт. | |
|
ФВКМ.301524.019 |
Фильтр аэрозолей с комплектом из 10 шт. фильтров АФА-РМП-20 |
1 шт. |
* |
|
ФВКМ.301241.010 |
Узел крепления УДГ-304Б |
1 шт. |
** |
|
ТУ 9436-004-18037666-94 |
Трубка силиконовая медицинская 10/16 |
20 м |
** |
|
ФВКМ.064424.002 |
Блок насосный БН-01 |
1 шт. |
** |
|
ЗИП в составе: |
1 шт. | ||
|
ОЮ0.480.003ТУ |
- вставка плавкая ВП1-1 2А 250В |
4 шт. | |
|
ОЮ0.480.003ТУ |
- вставка плавкая ВП1-1 5А 250В |
4 шт. | |
|
ФВКМ.305139.001 |
- защитное кольцо с пленкой |
2 шт. | |
|
Монтажный комплект: | |||
|
- вилка кабельная S21K0C-P03MPH0-700S |
1 шт. | ||
|
- розетка кабельная S21KOC-PO3LPHO- 700S |
1 шт. | ||
|
- розетка кабельная ОНЦ-БС-1-4/10-Р12-1-В |
1 шт. | ||
|
- розетка кабельная ОНЦ-БС-1-7/12-Р12-1-В |
1 шт. | ||
|
- розетка кабельная ОНЦ-БС-1-10/14-Р12-1- В |
1 шт. | ||
|
ФВКМ.713551.014 |
- штуцер 1/2'' |
1 шт. | |
|
ФВКМ.711141.006 |
- прокладка |
2 шт. | |
|
ФВКМ.001005-07 |
Программное обеспечение «Конфигуратор» |
1 шт. | |
|
ФВКМ.001005-07 34 01 |
Программное обеспечение. Программа «Конфигуратор». Руководство оператора |
1 экз. | |
|
ПБАВ.412123.004 РЭ |
Установка для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б. Руководство по эксплуатации |
1 экз. | |
|
ПБАВ.412123.004 ПС |
Установка для измерения объемной активности радиоактивных газов в воздухе УДГ-304Б. Паспорт |
1 экз. | |
|
ФВКМ.412915.048 |
Упаковка |
1 шт. | |
|
* - Поставляется в соответствии с картой заказа (спецификацией или договором на поставку) ** - Поставляется в случае мобильного варианта исполнения | |||
Энергетический диапазон регистрации бета-излучающих газов Диапазон измерений объёмной активности бета-излучающих газов:
от 100 до 3000 кэВ
от 1,0-104 до 6,0-109 Бк/м3
±20 %.
от 1,7Ч0-4
до 8,5 • 10-4 част-м3/Бк-с
от 1 • 10-6 до 5 • 10-6 имп-м3/Бюс
10 мин
±15 %
4^103 Бк/м3
10 л/мин
Предел допускаемой основной относительной погрешности измерений объемной активности бета-излучающих газов Коэффициент чувствительности установки к бета-излучению - 90Sr (90Y) - 85 Kr
Время установления рабочего режима, не более
Нестабильность показаний установки за 24 ч непрерывной работы
Собственный фон установки не превышает
Объёмный расход воздуха, не менее
Пределы допускаемой дополнительной погрешности измерений объёмной активности бета-излучающих газов:
-
- при отклонении температуры окружающего воздуха от
нормальных условий до предельных рабочих значений ±10 %;
-
- при повышении влажности окружающего воздуха до 98 %
при +35 °С
Мощность, потребляемая установкой, не более
Габаритные размеры установки, не более
-
- УДГ-304Б
-
- УДГ-304Б (мобильная)
Масса установки, не более
-
- УДГ-304Б
-
- УДГ-304Б (мобильная)
Рабочие условия эксплуатации:
±10 %;
300 В-А
(400х320х260) мм
(480х360х990) мм
25 кг
45 кг
-
- температура окружающего воздуха
-
- предельное значение относительной влажности
-
- атмосферное давление
Средняя наработка на отказ, не менее
Средний срок службы, не менее
от минус 10 до + 50 °С
98 % при +35 °С от 84,0 до 106,7 кПа 20000 ч
10 лет
-
