Программное обеспечение

Программное обеспечение (ПО) предн^начено для управления работой РЭСМ-В. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера измерителя мощности РЭСМ-В. Интерфейсная часть ПО представляет собой программу «IOM_2007.exe», которая запускается на ПК и служит для отображения, обработки и сохране-

Лист № 3 Всего листов 6 ния результатов измерений. ПО работает под управлением операционной системы Windows ХР или Windows 7.

После запуска программы «IOM_2007.exe» происходит инициализация и тестирование подключенного к ПК измерителя мощности РЭСМ-В. При успешной инициализации на экране появится сообщение с указанием номера измерителя мощности РЭСМ-В. Далее на экране ПК появляется основное окно программы. Оно состоит из двух частей - приборной панели и области протоколов. На приборной панели находятся кнопки управления режимом работы измерителя мощности и дисплей с отображением текущих показаний измерителя мощности. В область протоколов выводятся результаты измерений в виде таблицы.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1

Идентификация ПО осуществляется проверкой соответствия серийных номеров аппаратной части программного обеспечения и программного обеспечения, установленного на персональный компьютер, при включении прибора.

Метрологически значимая часть ПО размещается в энергонезависимой памяти аппаратной части измерителя мощности, запись которой осуществляется в процессе производства. Доступ к электронным компонентам РЭСМ-В исключён конструкцией аппаратной части тестера.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

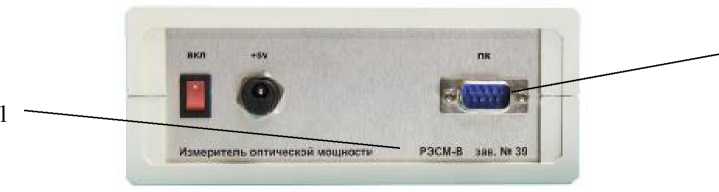

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.

«Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи «РЭСМ-В». Руководство по эксплуатации», раздел 2 «Использование по назначению».

ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Поверка

осуществляется по документу: «Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи «РЭСМ-В». Методика поверки МП 05.Д4-12», утвержденному ГЦИ СИ ФГУП «ВН1111ОФИ» 16 января 2012 г.

Основные средства поверки:

Государственный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем передачи информации ГЭТ 170-2006.

Основные метрологические характеристики:

Компаратор средней мощности оптического излучения в ВОСП. Калориметрический приемник:

• - диапазон мощности 10^-^- 10^-2 Вт;

• - спектральный диапазон 600 ч- 1700 нм;

• - случайная составляющая погрешности компаратора, выраженная в виде СКО 0,4 %;

• - НСП компаратора 0,8 %;

• - СКО передачи 0,3 %.

Компаратор средней мощности оптического излучения в ВОСП. Фотоэлектрический ваттметр блока регистрации:

• - диапазон измеряемых значений средней мощности от 10^-9 до 10^-2 Вт;

• - диапазоны длин волн исследуемого излучения 800 ч- 900 нм, 125^- 1350 нм, 1500 ч-1700 нм;

• - предел допускаемой основной относительной погрешности измерений средней мощности в рабочем спектральном диапазоне 5 %.

Установка для измерений нелинейности приемников оптического излучения в ВОСП:

• - диапазон измерений нелинейности от 10^-12 до 10^-2 Вт;

• - рабочие длины волн 850 нм, 1310 нм, 1550 нм;

• - погрешность измерений нелинейности 0,1 % на порядок диапазона мощности.

Установка для измерений спектральных характеристик приемников и источников оптического излучения:

• - диапазон длин волн от 600 до 1700 нм;

• - погрешность измерений относительной спектральной характеристики 3%;

• - предел допускаемой абсолютной погрешности измерений длины волны 1 нм.
