Номер по Госреестру СИ: 49038-12
49038-12 Системы измерения температуры
(СКАТ-1)
Назначение средства измерений:
Системы измерения температуры СКАТ-1 (далее - системы) предназначены для измерения температуры зерна и продуктов его переработки при хранении в складах силосного типа для своевременного обнаружения очагов самосогревания.
Программное обеспечение
Программное обеспечение (далее - ПО) системы состоит из трех частей:
-
- встроенной в микроконтроллер БОС-1;
-
- автономной части ПО, реализованной в виде файла операционной системы skat1.exe;
-
- встроенной в микроконтроллер УПИТ-РК.
Автономная часть ПО
Наименование программного обеспечения
Программное обеспечение системы измерения температуры СКАТ-1
Идентификационное наименование программного обеспечения
СКАТ-1
Номер версии (идентификационный номер) программного обеспечения
2011.12.18 (сборка 1438)
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)
3AF44B13B9BAD61227E4632E40A25
AB0
Алгоритм вычисления цифрового идентификатора программного обеспечения
MD5
Встроенная часть Г
[О
Наименование программного обеспечения
Программное обеспечение БОС-1
Идентификационное наименование программного обеспечения
БОС-1
Номер версии (идентификационный номер) программного обеспечения
-
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)
5АЕ7
Алгоритм вычисления цифрового идентификатора программного обеспечения
CRC16 с отдельным вычислением четных и нечетных байт ПО
Встроенная часть ПО
Наименование программного обеспечения
Программное обеспечение УПИТ-РК
Идентификационное наименование программного обеспечения
УПИТ-РК
Номер версии (идентификационный номер) программного обеспечения
-
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)
F31b
Алгоритм вычисления цифрового идентификатора программного обеспечения
CRС16 с отдельным вычислением четных и нечетных байтов ПО
Программное обеспечение не оказывает влияния на метрологические характеристики.
Защита программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 :
- A - для встроенных частей ПО БОС-1 и УПИТ-РК;
- С - для автономной части ПО.
Место нанесения поверительного клейма

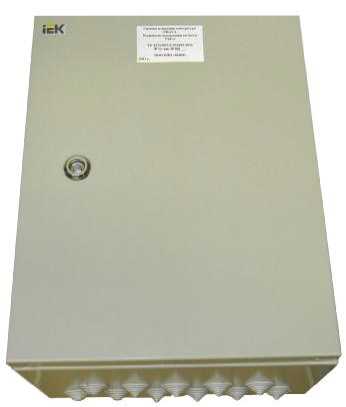

Рисунок 1 - Внешний вид БОС-1
Рисунок 2 - Внешний вид УКС-1
Рисунок 3 - Внешний вид БДУ-1
Место нанесения пове-рительного клейма
Рисунок 4 - Внешний вид УПИТ-РК
Рисунок 5 - Внешний вид ТП-001 Ц
Рисунок 6 - Внешний вид ТП-001
Знак утверждения типа
Знак утверждения типаНаносится на маркировочную табличку передней панели УПИТ-РК методом металлофото и на маркировочную табличку передней панели БОС-1 и ТП, на титульные листы эксплуатационных документов типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется в соответствии с документом по поверке «Система измерения температуры СКАТ-1. Методика поверки РЮВ 500.00.00МП».
Перечень основных средств поверки (эталонов): магазин сопротивления измерительный измеритель/регулятор температуры МИТ8.10, ± (0,004 +10 • t) в диапазоне от минус 200 до плюс 500 °С, термометры сопротивления ТСПТ 300, класс точности А, от минус 50 до 300 °С.
МСР-60, от 0,01 до 1000 Ом, класс точности
0,02/2 • 10 -5
; многоканальный прецизионный
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «КИПР» (ООО НПП «КИПР»)Юридический адрес: Бульвар Победы, д. 7, кв. 124, г. Воронеж, 394077
Почтовый адрес: ул. Краснодонская, д. 16-Б, оф.316, г. Воронеж, 394019 тел. /факс: (473) 246-21-74; тел. (473) 246-21-45
E-mail: kipr@nppkipr.ru
Web: www.nppkipr.ru
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Воронежский ЦСМ».Регистрационный номер 30061- 10.
Юридический адрес: Станкевича ул., д. 2, г. Воронеж, 394018
Тел./факс (473) 220 77 29
E-mail : mail@csm.vrn.ru
Принцип действия системы основан на изменении электрического сопротивления чувствительных элементов (далее - ЧЭ), расположенных в термоподвеске, при изменении температуры окружающей среды, последующем преобразовании значения сопротивления в цифровой сигнал вторичного преобразователя и его отображении на мониторе ПЭВМ в виде соответствующих значений температуры.
Система состоит из термоподвесок (далее ТП), блока обработки сигналов БОС-1 (далее БОС-1), блока дистанционного управления БДУ-1 (далее - БДУ-1), устройств коммутации УКС-1, ПЭВМ и преобразователя УПИТ-РК.
Система предназначена для работы:
-
- с аналоговыми ТП с номинальным сопротивлением ЧЭ R0 = 50 Ом или R0 = 53 Ом, тип ЧЭ - М по ГОСТ 6651-2009;
-
- с цифровыми ТП (ЧЭ - DS1621 фирмы Dallas Semiconductor).
В системе могут быть использованы ТП утвержденного типа, с ЧЭ типа М по ГОСТ 6651-2009 или ГОСТ Р 8.625-2006, R0 =50 Ом или R0 =53 Ом.
Термоподвеска представляет собой конструкцию, состоящую из корпуса и защитной оболочки (кабеля).
В закрытой части корпуса ТП-001 расположена плата, на контакты которой выведены провода, соединяющие ее с ЧЭ, и распаяны резисторы, компенсирующие активное сопротивление соединительных проводов. Под крышкой корпуса ТП-001 расположен разъем для подключения УПИТ-РК. Внутри корпуса ТП-001 Ц расположена плата преобразователя сигналов шины I2C в однопроводную шину.
В кабеле ТП-001 и ТП-001 Ц расположены два несущих стальных каната и сердечник с проводами, соединяющими ЧЭ с контактами платы корпуса.
Исполнения ТП-001 и ТП-001 Ц приведены в таблицах 1 и 2. Таблица 1
Модификация ТП |
Кол-во ЧЭ, шт. |
Тип грузонесу-щего элемента |
Маркировочная группа, Н/мм2 (кгс/мм2) по ГОСТ 3064 |
Конструктивная особенность |
ТП-001 |
до 18 |
Канат 4,2-Г-В-Н- Р-1860/190 ГОСТ 3064 |
1860(190) |
Оболочка из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 |
ТП-001Ц |
до 32 |
Таблица 2
Обозначение модификации ТП |
Обозначение исполнения ТП |
Длина, м, не более |
Диаметр корпуса, мм, не более |
Масса, кг, не более |
ТП-001Ц; ТП-001 |
ТП-001(Ц)-6 |
6 |
150 |
5 |
ТП-001(Ц)-8 |
8 |
6 | ||
ТП-001(Ц)-10 |
10 |
7 | ||
ТП-001(Ц)-12 |
12 |
8 | ||
ТП-001(Ц)-14 |
14 |
9 | ||
ТП-001(Ц)-16 |
16 |
10 |
Обозначение модификации ТП |
Обозначение исполнения ТП |
Длина, м, не более |
Диаметр корпуса, мм, не более |
Масса, кг, не более |
ТП-001Ц; ТП-001 |
ТП-001(Ц)-18 |
18 |
150 |
11 |
ТП-001(ц)-22 |
22 |
14 | ||
ТП-001(ц)-24 |
24 |
15 | ||
ТП-001(ц)-28 |
28 |
18 | ||
ТП-001(ц)-32 |
32 |
20 | ||
ТП-001(ц)-40 |
40 |
25 |
Пример обозначения ТП:
ТП-001-28/6 х 50М/С/-30...+70, ТП-001Ц-28/6/-30.+70.
где ТП - обозначение термоподвески;
001 - конструкторское исполнение;
Ц - буквенное обозначение цифровой термоподвески;
28 - длина ТП, м;
6 - количество ЧЭ, шт;
50 М - условное обозначение НСХ по ГОСТ 6651-2009;
С - класс допуска по ГОСТ 6651-2009;
-30.+70 - рабочий диапазон температур, °С.
К БОС-1 может быть подключено до 10368 ЧЭ ТП-001 и до 55296 ЧЭ ТП-001Ц. УКС-1 имеет возможность коммутировать до 72 ЧЭ ТП-001 и до 384 ЧЭ ТП-001Ц.
К одному УКС-1 возможно одновременное подключение аналоговых и цифровых ТП.
УПИТ-РК подключают непосредственно к разъему корпуса ТП-001. УПИТ-РК применяется для оперативного измерения температуры в силосе.
Обозначение |
Наименование |
Кол-во |
Примечание |
РЮВ 501.00.00 |
БОС-1 |
1 шт. | |
РЮВ 505.00.00 |
УКС-1 |
- |
Количество определяется договором |
РЮВ 503.00.00 |
БДУ-1 |
1 шт. | |
РЮВ 101.00.00 |
ТП-001 |
- |
Количество и исполнение определяется договором |
РЮВ 510.00.00 |
ТП-001Ц |
- |
Количество и исполнение определяется договором |
РЮВ 502.00.00 |
УПИТ-РК |
- |
Поставка и количество определяется договором |
Аккумулятор типа АА емкостью 2600 мА/ч |
4 шт. |
Для одного УПИТ-РК | |
Зарядное устройство |
1 шт. |
При поставке УПИТ-РК | |
РЮВ 508.00.00 |
Кабель связи с термоподвеской ТП-001 |
заказчиком | |
РЮВ 507.00.00 |
Переходник к кабелю связи с термоподвеской (ТП-001) |
1 шт. |
Для подключения к магазину сопротивления при поверке |
Обозначение |
Наименование |
Кол-во |
Примечание |
РЮВ 500.00.00МП |
Методика поверки |
1 экз. | |
РЮВ 500.00.00РЭ |
Руководство по эксплуатации |
1 шт. | |
РЮВ 500.00.00 ПС |
Паспорт на систему измерения температуры СКАТ-1 |
1 экз. | |
РЮВ 501.00.00ПС |
Паспорт на БОС-1 |
1 экз. | |
РЮВ 503.00.00ПС |
Паспорт на БДУ-1 |
1 экз. | |
РЮВ 505.00.00ПС |
Паспорт на УКС-1 |
1 экз. |
На один УКС-1 |
РЮВ 101.00.00ПС |
Паспорт на ТП-001 |
1 экз. |
На одну ТП-001 |
РЮВ 510.00.00ПС |
Паспорт на ТП-001 Ц |
1 экз. |
На одну ТП-001 Ц |
РЮВ 502.00.00ПС |
Паспорт УПИТ-РК |
1 экз. |
При поставке УПИТ-РК |
Программное обеспечение «СКАТ-1» |
1 компактдиск |
Наименование характеристик |
Значение |
Диапазон измерений температуры измерительных каналов системы, °С |
От минус 30 до плюс 70 |
Диапазон измерений температуры БОС-1 и УПИТ-РК, °С |
От минус 30 до плюс 70 |
Пределы допускаемой абсолютной погрешности измерения температуры системы, °С , не более - для измерительного канала с ТП-001 |
±3 |
для измерительного канала с ТП-001Ц |
±2 |
Пределы допускаемой приведенной погрешности к диапазону измерения температуры, % - БОС-1 |
±1,5 |
- УПИТ-РК |
±0,5 |
Допускаемое отклонение сопротивления от НСХ ТП-001 в темпера- |
± 2 |
турном эквиваленте, °С, не более | |
Пределы допускаемой абсолютной погрешности измерения темпе- |
± 2 |
ратуры ТП-001 Ц, °С, не более | |
Пределы допускаемой вариации выходного сигнала, % , не более - БОС-1 |
0,3 |
- УПИТ-РК |
0,1 |
Дискретность отсчета измерительных каналов системы и УПИТ-РК, °С |
0,1 |
Время установления рабочего режима УПИТ-РК, мин, не более |
1 |
Потребляемая мощность, В •А, не более - БОС-1 |
10 |
- УПИТ-РК |
1,0 |
- УКС-1 |
1,5 |
- БДУ-1 |
2,5 |
Габаритные размеры, мм, не более - БОС-1, УКС-1 |
405x320x230 |
- БДУ-1 |
160x160x80 |
- УПИТ-Р |
150x85x50 |
- ТП |
0150 мм; длина 40 м |
Масса, кг, не более - БОС-1, |
9 |
- УКС-1 |
7 |
- БДУ-1 |
1,0 |
- УПИТ-Р |
0,45 |
- ТП |
25 |
Наименование характеристик |
Значение |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет |
12 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С | |
- для БОС-1; УКС-1 |
От минус 30 до плюс 50 |
- для ТП |
От минус 30 до плюс 70 |
- для БДУ-1 |
От плюс 5 до плюс 50 |
- для УПИТ-РК |
От 0 до плюс 35 |
- относительная влажность при температуре 35 °С и более | |
низких температурах, без конденсации влаги; % | |
- для БДУ-1 |
От 30 до 80 |
- для БОС-1; УКС-1, ТП, УПИТ-РК |
до 95 % |
- атмосферное давление, кПа |
От 84,0 до 106,7 |
- вибрация для УПИТ-РК: | |
- частота, Гц |
От 10 до 55 |
- смещение, мм |
0,150 |
- параметры питания БОС-1, БДУ-1: | |
- напряжение питающей сети, В |
От 187 до 242 |
- частота, Гц |
от 49 до 51 |
- параметры питания УПИТ-РК, В |
От 5 до 3 |
