Номер по Госреестру СИ: 48926-12
48926-12 Анализаторы импульсов цифровые
(MIAS)
Назначение средства измерений:
Анализаторы импульсов цифровые MIAS (далее - анализаторы) предназначены для измерения амплитудных и временных параметров импульсных электрических сигналов.
Внешний вид.
Анализаторы импульсов цифровые
Рисунок № 1
Внешний вид.
Анализаторы импульсов цифровые

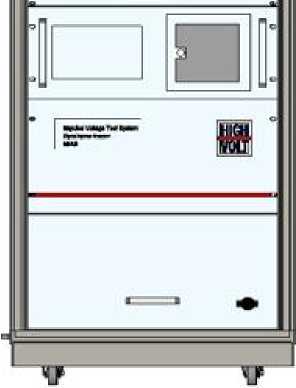

Рисунок № 2
Внешний вид.
Анализаторы импульсов цифровые

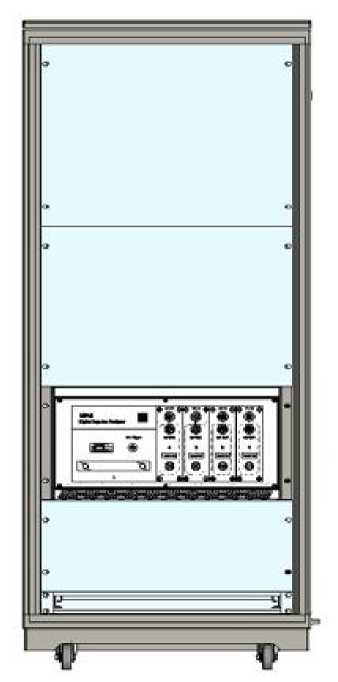

Рисунок № 3
Внешний вид.
Анализаторы импульсов цифровые

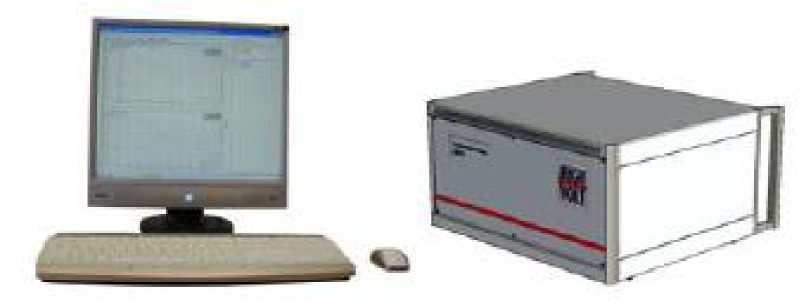

Рисунок № 4
Внешний вид.
Анализаторы импульсов цифровые

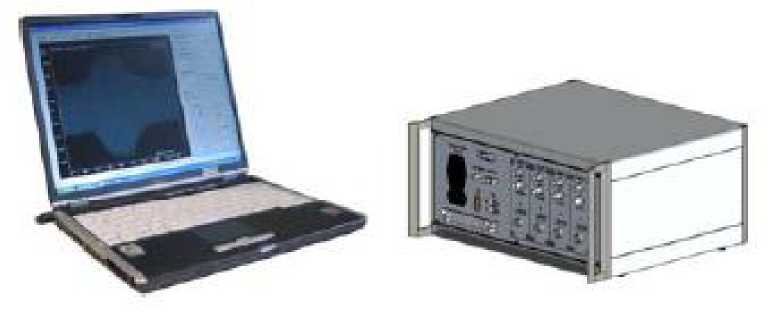

Рисунок № 5
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.01.2017
Номер записи - 138078
ID в реестре СИ - 360478
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, SunSet E20, MIAS, мод. MIAS 200-12/4С, MIAS 200-12/4С, MIAS 200-12/4 B, MIAS,
Производитель
Изготовитель - Фирма "HIGHVOLT Pruftechnik Dresden GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 11148 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы импульсов цифровые (MIAS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "HIGHVOLT Pruftechnik Dresden GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37285-08 01.04.2013 |
Вольтметры пиковые, MU17 и MU18 Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
37407-08 01.04.2013 |
Делители напряжения измерительные, WMCF, WMC Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
37408-08 01.04.2013 |
Конденсаторы газонаполненные измерительные, MCP Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
39431-08 |
Анализатор импульсов цифровой, MIAS 200-12/4C Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43321-09 |
Делитель напряжения измерительный стационарный, WMC 200/700 Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48926-12 24.01.2017 |
Анализаторы импульсов цифровые, MIAS Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55419-13 05.11.2018 |
Вольтметры пиковые, MU17, MU18 Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55990-13 19.12.2018 |
Делители напряжения измерительные, WC, WCF, FWC, FWCF Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
56313-14 24.01.2019 |
Конденсаторы газонаполненные измерительные, MCP, MCF Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
60685-15 |
Делитель напряжения емкостной, DEG 1020/680-1.5 (МС 100-4) Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77988-20 01.04.2025 |
Системы измерения потерь в трансформаторах, LiMOS Фирма "HIGHVOLT Pruftechnik Dresden GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Анализаторы импульсов цифровые (MIAS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы импульсов цифровые (MIAS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (IAS) позволяет управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MIAS |
Встроен ное |
Отсутствует |
- |
- |
- |
|
Внешнее |
IAS |
2.2.4 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам импульсов цифровым MIAS1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «HIGHVOLT Pruftechnik Dresden GmbH», Германия.
Изготовитель
Фирма «HIGHVOLT Pruftechnik Dresden GmbH», Германия.
Адрес: Marie-Curie-Strasse 10, D-01139 Dresden, Germany.
Тел.: +49 351 8425 700 Факс: +49 351 8425 679.
Web-сайт: http://www.highvolt.de
Заявитель
ООО «МВМ-2000», г. Москва.Адрес: 119361, г. Москва, Ул. Б. Очаковская, 47 А/1.
Тел. +7 (495) 973 81 33
E-mail: mvm-2000@bk.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия анализаторов основан на аналого-цифровом преобразовании входного сигнала, обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране компьютера.
Амплитудные и временные параметры регистрируемых сигналов могут быть измерены автоматически или вручную с помощью курсоров. Предусмотрены режимы запоминания кривых с возможностью дальнейшего воспроизведения, обработки, сравнения и т.д. Управление процессом измерения осуществляется при помощи компьютера.
Для проверки правильности функционирования анализаторы имеют встроенную процедуру самопроверки.
Анализаторы выпускаются в нескольких модификациях, отличающихся частотой дискретизации, разрядностью АЦП, числом каналов измерения, полосой пропускания и комплектностью.
Модификации обозначаются следующим образом: MIAS a-b/c X,
где a - частота дискретизации (100 или 200 МГц);
b - разрядность АЦП (12 или 14 бит);
c - число каналов (от 1 до 4);
X - вариант исполнения (В или С).
Вариант исполнения «В» - с внешним промышленным компьютером, «С» - с встроенным промышленным компьютером. При этом анализаторы оснащаются внешним ЖК-дисплеем, беспроводными клавиатурой и манипулятором типа «мышь». По заказу, вместо этого набора, может быть поставлен отдельный персональный компьютер типа ноутбук.
Основные узлы анализаторов: входные делители, переключаемые фильтры нижних частот с различной частотой среза, усилители, АЦП, микроконтроллер, блок питания, внешний персональный компьютер.
Конструктивно анализаторы выполнены в прямоугольных металлических корпусах с вентиляционными отверстиями. Передняя панель глухая. На задней панели размещены различные разъемы (питания, внешнего запуска, интерфейса USB, внешней локальной сети и т. д.), клемма заземления, а также разъемы для подключения каналов измерения (от двух до четырех), которые выполнены в виде съемных модулей.
Несанкционированный доступ к внутренним частям анализаторов предотвращается пломбированием верхнего винта крепления задней стенки корпуса.
Питание анализаторов производится от сети переменного тока.
Рис. 1 Анализатор импульсов цифровой MIAS, исполнение В (в стационарной стойке)
Рис. 2 Анализатор импульсов цифровой MIAS, исполнение С (с ЖК-дисплеем, клавиатурой и мышью)
Рис. 3 Анализатор импульсов цифровой MIAS, исполнение С (в переносном варианте с внешним ноутбуком)
Таблица 4 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Анализатор импульсов цифровой MIAS |
1 шт. | |
|
Внешний ПК |
1 шт. |
Для исполнения «В» |
|
ЖК-дисплей |
1 шт. |
Для исполнения «С» |
|
Клавиатура |
1 шт. |
Для исполнения «С» |
|
Манипулятор типа «мышь» |
1 шт. |
Для исполнения «С» |
|
Дисковод DVD-RW |
1 шт. |
Для исполнения «С» |
|
Кабель VGA |
1 шт. |
Для исполнения «С» |
|
Сетевой кабель |
1 шт. | |
|
Пакет программного обеспечения в составе: MS Windows XP (компакт-диск); MS Office (компакт-диск); программное обеспечение IAS (DVD или компакт-диск) |
1 к-т | |
|
Кабели BNC с адаптером |
По числу каналов | |
|
Кабели LEMO с адаптером |
По числу каналов | |
|
Резисторы 50 и 75 Ом |
По числу каналов | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики анализаторов импульсов цифровых MIAS
|
Характеристика |
Модификация | |
|
MIAS 100-14/... |
MIAS 200-12/... | |
|
Измерение с входным делителем (div 1000) | ||
|
Входной импеданс, МОм/пФ |
1/45 |
1/45 |
|
Коэффициент деления делителя |
100:1 |
100:1 |
|
Напряжение переменного тока, В |
От 5 до 500 В |
От 5 до 500 В |
|
Амплитуда импульсов, В |
От 10 до 1000 |
От 10 до 1000 |
|
Измерение с входным делителем (div 2000) - опция | ||
|
Входной импеданс, МОм/пФ |
1/45 |
1/45 |
|
Коэффициент деления делителя |
200:1 |
200:1 |
|
Напряжение переменного тока, В |
От 10 до 1000 В |
От 10 до 1000 В |
|
Амплитуда импульсов, В |
От 20 до 2000 |
От 20 до 2000 |
|
Непосредственное измерение | ||
|
Входной импеданс, МОм/пФ |
1/45 |
1/45 |
|
Напряжение переменного тока, В |
От 0,1 до 10 |
От 0,1 до 10 |
|
Длительность временных интервалов, мкс |
От 0,5 до 2500 |
От 0,5 до 2500 |
|
Полоса пропускания по уровню - 3 dB, не менее, МГц |
90 (при напряжении от 0,4 до 10 В); 70 (при напряжении до 0,4 В) |
70 (при напряжении от 0,2 до 10 В) |
|
Пределы допускаемой основной относительной погрешности измерения амплитуды, % |
1 |
1 |
|
Характеристика |
Модификация | |
|
MIAS 100-14/. |
MIAS 200-12/... | |
|
Пределы допускаемой основной относительной погрешности измерения временных интервалов, % |
2 |
2 |
Таблица 3 - Технические характеристики анализаторов импульсов цифровых MIAS
|
Характеристика |
Значение |
|
Напряжение питания от сети переменного тока |
от 110 до 240 В; 50/60 Гц |
|
Г абаритные размеры, мм, (длинахширинахвысота) |
462х420х230 |
|
Масса, кг |
20 |
|
Рабочие условия применения:
|
от 0 до + 50 до 90 без конденсации |
