Номер по Госреестру СИ: 48564-11
48564-11 Комплексы программно-технические "КАМА" автоматизированной системы управления технологическими процессами нефтеперекачивающих станций (ПТК "КАМА" АСУ ТП НПС)
(Нет данных)
Назначение средства измерений:
Комплекс программно-технический «КАМА» автоматизированной системы управления технологическими процессами нефтеперекачивающих станций (ПТК «КАМА» АСУ ТП НПС) предназначен для измерения технологических параметров, автоматизации контроля и регулирования на нефтеперекачивающих станциях с обеспечением защиты оборудования, регистрации и отображения информации о состоянии этого оборудования.

Внешний вид.
Комплексы программно-технические "КАМА" автоматизированной системы управления технологическими процессами нефтеперекачивающих станций (ПТК "КАМА" АСУ ТП НПС)
Рисунок № 1

Внешний вид.
Комплексы программно-технические "КАМА" автоматизированной системы управления технологическими процессами нефтеперекачивающих станций (ПТК "КАМА" АСУ ТП НПС)
Рисунок № 2

Внешний вид.
Комплексы программно-технические "КАМА" автоматизированной системы управления технологическими процессами нефтеперекачивающих станций (ПТК "КАМА" АСУ ТП НПС)
Рисунок № 3
Программное обеспечение
Алгоритм обработки реализован в виде программного обеспечения (далее ПО). ПО комплекса состоит из двух частей:
- ПО управления контролером ПО «Кама-технология»;
- ПО визуализации (интерфейс пользователя) «Кама-оператор».
Программное обеспечение комплекса выполняет алгоритмы измерения технологических параметров, алгоритмы управления технологическим процессом распределения электрической энергии, а также предоставляет ряд системных сервисов по обслуживанию технологического процесса оператору комплекса.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО «Кама- технология» |
M_ACI |
1.00 |
Code signature: 5892 |
Алгоритм Unity Pro |
Template signature: F5C8 | ||||
M_DDI |
1.00 |
Code signature: 33EA |
Алгоритм Unity Pro | |
Template signature: D5EF | ||||
M_EHC |
1.00 |
Code signature: E2CF |
Алгоритм Unity Pro | |
Template signature: E0E8 | ||||
M_ACO |
1.00 |
Code signature: E50A |
Алгоритм Unity Pro | |
Template signature: B5B7 | ||||
M_DDO |
1.00 |
Code signature: 30B4 |
Алгоритм Unity Pro | |
Template signature: 4ACA | ||||
SWAP_INT |
1.00 |
Code signature: 2242 |
Алгоритм Unity Pro | |
Template signature: 3B1A | ||||
LNK_AI |
1.00 |
Code signature: A443 |
Алгоритм Unity Pro | |
Template signature: 89BE | ||||
LNK_CI |
1.00 |
Code signature: BC2A |
Алгоритм Unity Pro | |
Template signature: 70C4 | ||||
LNK_DI |
1.00 |
Code signature: 66A9 |
Алгоритм Unity Pro | |
Template signature: 0D9A | ||||
LNK_AO |
1.00 |
Code signature: 9D75 |
Алгоритм Unity Pro | |
Template signature: 7C8E | ||||
LNK_DO |
1.00 |
Code signature: 46C3 |
Алгоритм Unity Pro | |
Template signature: 82C0 | ||||
ПО «Кама-оператор» |
Dy- namo_Metrol ogy.fds |
1.00 |
72609612712885263ca577a f5a7fec0b |
MD5 |
Влияние программного обеспечения на метрологические характеристики СИ:
- дополнительная погрешность, вносимая ПО, составляет 6=0,00098 %
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на лицевой панели комплекса программно-технического «КАМА» методом штемпелевания (шелкографии, наклейки), на титульный лист руководства по эксплуатации и паспорт изделия типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в разделе 3 «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексу программнотехническому «КАМА» автоматизированной системы управления технологическими процессами нефтеперекачивающих станций
-
1. ГОСТ 24.104-85 Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования.
-
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
при осуществлении торговли и товарообменных операций.
Поверка
Поверкаосуществляется по документу «Комплекс программно-технический «КАМА» автоматизированной системы управления технологическими процессами нефтеперекачивающих станций. Методика поверки. 140.125.00.00 МП», утвержденному Руководителем ГЦИ СИ ФБУ «ЦСМ Татарстан» 28 октября 2011 г.
Перечень средств измерений, применяемых при поверке:
-
1. Калибратор многофункциональный МС1200, диапазон 0.. .20 В, пг ± 0,015 %,
0..24 мА, пг ± 0,015 %.
-
2. Калибратор многофункциональный TRX-R,
диапазоны измерений: (0-120) мВ; (0-120) В; (0-52) мА; (0-390) Ом;
пг ± (0,025 -0,05) %.
-
3. Частотомер электронно-счетный Ч3-63, диапазон 0,1...1000 Гц, пг ± 0,0940'8.
Испытательный центр
ГЦИ СИ ФБУ «ЦСМ Татарстан»Принцип работы комплекса заключается в непосредственном контроле входных электрических аналоговых сигналов, полученных от первичных преобразователей, и принятии решения об управлении параметрами технологического процесса. Принцип действия основан на преобразовании аналоговых сигналов в цифровой код 14-разрядным аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией. Входные измерительные каналы аналоговых сигналов имеют параллельно-последовательную структуру, выходные дискретные и аналоговые, а также, входные дискретные - параллельную.
Комплекс программно-технический «КАМА», конструктивно, выполнен в виде комплектных шкафов, которые включают в себя электрокоммутационные и распределительные стойки, а также измерительное оборудование, выполненное на базе промышленных контроллеров и модулей ввода-вывода.
В зависимости от исполнения в состав комплексов входят:
-
- АРМ-оператора с горячим резервированием;
-
- АРМ-инженера;
-
- шкаф ЦП с горячим резервированием;
-
- типовой шкаф УСО;
-
- шкаф УСО щита системы управления (ЩСУ) для узла подключения НПС;
-
- шкаф вторичных приборов (ШВП);
-
- шкаф блока ручного управления и аварийных защит (БРАУЗ);
-
- шкаф первичных преобразователей (ШПП) расположенный в закрытом распределительном устройстве (ЗРУ);
-
- шкаф источника бесперебойного питания (ИБП);
-
- общесистемное, специальное и прикладное программное обеспечение.

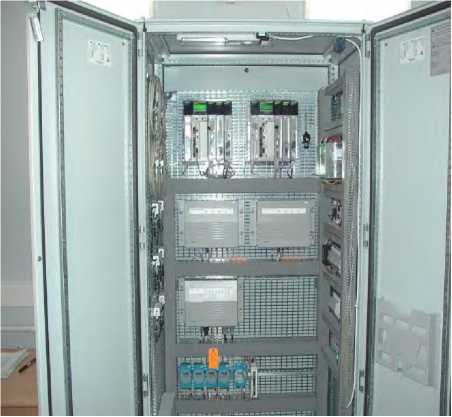

Рис.1. Шкаф ЦПУ

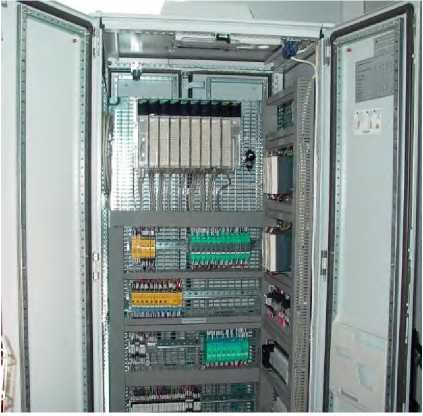

Рис. 2. Шкаф УСО

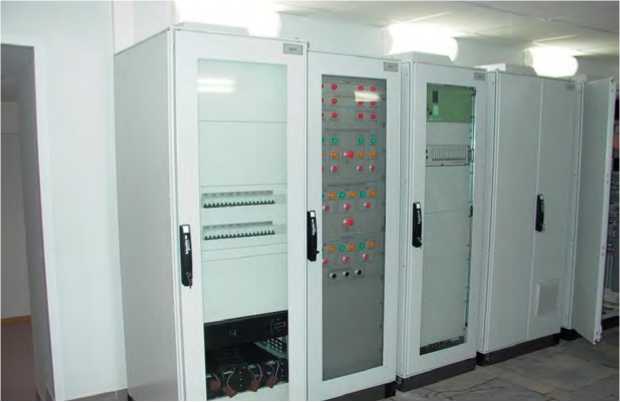

Рис. 3. Шкафы ИБП, БРУ, ШВП, ШПП, УСО ЩСУ
Предел допускаемой приведенной погрешности измерения значений тока от полной шкалы, %, не более
Предел допускаемой приведенной погрешности преобразования сопротивления в нормированный токовый сигнал «4.. .20 мА» и его измерения от полной шкалы, %, не более ± 0,4 Предел допускаемой приведенной погрешности преобразования цифрового кода в токовый
сигнал «4.20 мА» и его измерения от полной шкалы, %, не более
Количество каналов:
количество измерительных каналов
Условия эксплуатации:
рекомендуемый диапазон температуры окружающей среды, °С.........от +5 до +27
Габаритные размеры и исполнение шкафов ПТК.
Шкаф |
Высота, не более мм |
Ширина, мм |
Глубина, мм |
Доступ, исполнение |
ЦПУ |
2290 |
1000 |
600 |
Односторонний / двусторонний |
УСО, УСО ЩСУ, ШПП |
2290 |
800, 1000 |
600 |
Односторонний / двусторонний |
ШВП, БРУ |
2290 |
600 |
600 |
Двусторонний |
ИБП |
2290 |
600 |
600 |
Двусторонний |
предельный диапазон температуры окружающей среды для шкафов, °С.............от 0 до +40
предельный диапазон температуры окружающей среды для АРМ, °С............ от +5 до +40
относительная влажность воздуха, %..........................................................................от 20 до 80
Параметры электропитания:
напряжение, В..........................................................................................2202-Ц
частота, Гц................................................................................................50±1
Габаритные размеры, мм, не более.....................................................2290х1000х600
Средний срок эксплуатации, лет, не менее............................................................10
Потребляемая мощность шкафов ПТК приведена в таблице 1.
Таблица 1 - Потребляемая мощность шкафов ПТК.
Таблица 1 - Потребляемая мощность шкафов ПТК.
Шкаф |
Мощность потребления не более, ВА | |
от ИБП (цепь 1 категории питания особой группы) |
от сети (цепь 2 категории питания) | |
ЦПУ |
600 |
50 |
УСО |
800 |
50 |
УСО ЩСУ |
1000 |
50 |
ШПП |
250 |
50 |
ШВП |
1000 |
50 |
БРУ |
250 |
50 |
ИБП |
0 |
Определяется конкретным объектом автоматизации, но не менее 5000 ВА |
