Номер по Госреестру СИ: 48450-11
48450-11 Трансформаторы напряжения
(JDQX3-252)
Назначение средства измерений:
Трансформаторы напряжения JDQX3-252 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 220 кВ, применяются в КРУЭ с элегазовой изоляцией.

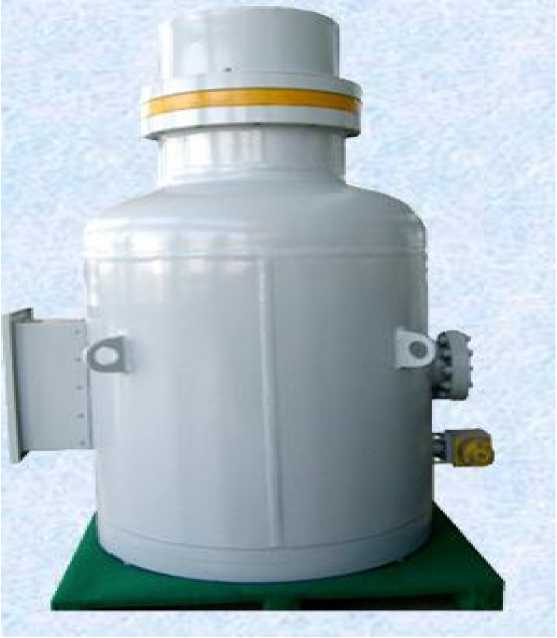

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора наклейкой пленки и на паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в руководстве по эксплуатации «Трансформаторы напряжения типа JDQX3-252» фирмы «Shanghai Wusong Electrical Industry Co., LTD» (КНР).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDQX3-252
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:-
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/Д 220/Д класс точности 0,01.
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма «Shanghai Wusong Electrical Industry Co., LTD» (КНР) Адрес : No.333 China Road, Zhelin Town, Fengxian District, Shanghai, China. Тел. +86-021-33618666, факс +86-021-33618080
Заявитель
ООО «ИНТЕРЭНЕРГО», 117279, г. Москва, ул. Профсоюзная, 93А, оф.9
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66, e-mail: office@vniims.ru

Трансформаторы напряжения типа JDQX3-252 представляют собой масштабные преобразователи индуктивного типа. Имеют первичную и до четырех вторичных обмоток, размещенные в баке, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали квадратного сечения и имеет низкие потери. Активная часть трансформатора помещена в бак, изготовленный из высококачественной стали или алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки на корпусе трансформатора. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Трансформатор напряжения JDQX3-252 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Номинальное первичное напряжение, кВ Номинальные вторичные напряжения, кВ Наибольшее рабочее напряжение, кВ
Для измерительных обмоток:
Классы точности
Номинальные нагрузки, В • А
Для дополнительных обмоток:
Классы точности
Номинальные нагрузки, В • А
Предельная мощность, В • А
Номинальная частота, Гц
Масса не более, кг
Габаритные размеры корпуса, мм
Климатическое исполнение по ГОСТ 15150-69
220000/^3
100/Д 100
252
0,2; 0,5; 1,0
От 75 до 200
3P; 6Р
До 300
2000
50
600
0680x1055
У3
