Номер по Госреестру СИ: 48392-11
48392-11 Измерители мощности излучения
(ИМИ-01)
Назначение средства измерений:
Измерители мощности излучения ИМИ-01 предназначены для измерений энергетических параметров излучения импульсных и непрерывных лазеров и светодиодов.

Внешний вид.
Измерители мощности излучения
Рисунок № 1

Внешний вид.
Измерители мощности излучения
Рисунок № 2

Внешний вид.
Измерители мощности излучения
Рисунок № 3

Внешний вид.
Измерители мощности излучения
Рисунок № 4

Внешний вид.
Измерители мощности излучения
Рисунок № 5

Внешний вид.
Измерители мощности излучения
Рисунок № 6

Внешний вид.
Измерители мощности излучения
Рисунок № 7

Внешний вид.
Измерители мощности излучения
Рисунок № 8

Внешний вид.
Измерители мощности излучения
Рисунок № 9
Программное обеспечение
Измерители функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения.
Для защиты от несанкционированного доступа к элементам схемы корпус блока управления измерителя пломбируется. Пломбируется гнездо правого нижнего винта крепления, если смотреть со стороны нижней панели.
Идентификационные данные программы микроконтроллера измерителя приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа микроконтроллера ИМИ-01 |
Ism2520_Ver129. hex |
129 |
7E6AE790 |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части измерителя. Модификация ПО возможна только на фирме-производителе.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Паспорта и руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Измеритель мощности излучения ИМИ-01. Паспорт и руководство по эксплуатации. АТУД.411636.001 ПС», разделы 5 и 6.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям мощности излучения ИМИ-01
ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн 0,3 12,0 мкм».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу: «Измеритель мощности излучения ИМИ-01. Методика поверки № 15-2011», утверждённому ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011г.
Основные средства поверки:
-
1. Установка для поверки фотометров лазерной терапевтической аппаратуры УПЛТ-М (№ 25685-03 в Госреестре СИ РФ). Основные метрологические характеристики:
-
- диапазон измеряемых значений средней мощности оптического излучения 10-6 1 Вт;
-
- пределы допускаемой основной относительной погрешности измерений средней мощности на длинах волн калибровки ±5,5%;
-
- пределы допускаемой основной относительной погрешности измерений средней
мощности в рабочем спектральном диапазоне 0,6 1,0 мкм - 6,5 %;
-
- время нарастания переходной характеристики преобразователя не более 35 нс.
-
2. Осциллограф запоминающий цифровой LeCroy WaveSurfer 422 (№ 32487-06 в Гос-реестре СИ РФ). Основные метрологические характеристики:
-
- полоса пропускания 200 МГц;
-
- среднеквадратическая погрешность измерений временных интервалов периодических сигналов 1,0 нс.
Изготовитель
ООО «Бином»248000, г. Калуга, ул. Подвойского, д.33.
Тел/факс: (4842)57-37-99, 57-66-09.
E-mail: binom@kaluga.ru , www.binom.kaluga.ru .
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@yniiofi.ru
Принцип работы прибора основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением. Электрический сигнал преобразуется в цифровую форму.
Измеритель мощности излучения ИМИ-01 (далее по тексту - измеритель) состоит из блока управления и внешнего фотоприёмника. Блок управления выполнен в пластмассовом корпусе, на передней панели которого расположены цифровой индикатор и клавиши выбора режима и длины волны. Внешний фотоприемник (фотометрический шар) выполнен на основе пластмассовой интегрирующей сферы с расположенными на ее поверхности фотодиодами.
В измерителе реализован метод «А» прямых измерений максимальной мощности в соответствии с ГОСТ 25819-83.

IIIIIIII lllllllll UUUH iiiiiiii iiiiiuu iiiiiiii
ИЗМЕРИТЕЛЬ МОЩНОСТИ ИЗЛУЧЕНИЯ
TfMTJ



Рисунок 1 - Общий вид измерителя мощности излучения ИМИ-01 1 - блок управления; 2 - шар фотометрический.

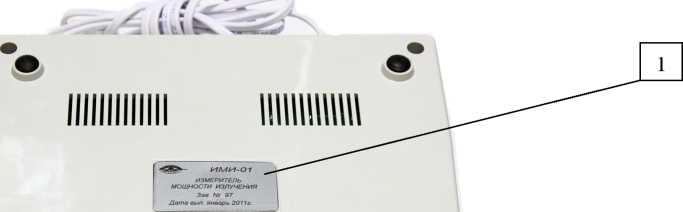

Рисунок 2 - Схема пломбирования и маркировки измерителя мощности излучения ИМИ-01
1 - место нанесения маркировки; 2 - место установки пломбы.
Состав комплекта измерителя мощности излучения ИМИ-01 представлен в таблице 3. Таблица 3
Наименование |
Количество, шт. |
Измеритель мощности излучения ИМИ-01. Блок управления |
1 |
Измеритель мощности излучения ИМИ-01. Шар фотометрический |
1 |
Измеритель мощности излучения ИМИ-01. Паспорт и руководство по эксплуатации. АТУД.411636.001 ПС |
1 |
Измеритель мощности излучения ИМИ-01. Методика поверки |
1 |
Транспортная тара |
1 |
измерителя приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Режим измерений параметров импульсного лазерного излучения | |
Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм |
400 - 1000 |
Диапазон измерений максимальной мощности импульса, Вт |
0,5 - 50 |
Диапазон измерений средней мощности, мВт |
0,5 - 100 |
Диапазон измерений частоты повторения импульсов, Гц |
25 - 9999 |
Диапазон измерений длительности импульса по уровню 0,5 (при измеренной максимальной мощности не менее 2 Вт), нс |
50 - 200 |
Предел допускаемой относительной погрешности измерений средней мощности излучения, % |
15 |
Предел допускаемой относительной погрешности измерений максимальной мощности импульса, % |
15 |
Предел допускаемой относительной погрешности измерений длительности импульса по уровню 0,5, % |
10 |
Предел допускаемой относительной погрешности измерений частоты повторения импульсов, % |
5 |
Режим измерений параметров непрерывного и амплитудно-модулированного | |
лазерного и светодиодного излучения | |
Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм |
400 - 1000 |
Диапазон измерений средней мощности, мВт |
1 - 400 |
Диапазон измерений максимальной мощности импульса для амплитудно-модулированного излучения, мВт |
1 - 400 |
Диапазон измерений частоты повторения импульсов для амплитудно-модулированного излучения, Гц |
30 - 3000 |
Диапазон измерений коэффициента заполнения1 для амплитудно-модулированного излучения, % |
20 - 80 |
Предел допускаемой относительной погрешности измерений средней мощности непрерывного оптического излучения, % |
15 |
Предел допускаемой относительной погрешности измерений максимальной мощности импульса для амплитудно-модулированного излучения, % |
15 |
Предел допускаемой относительной погрешности измерений частоты повторения импульсов для амплитудно-модулированного излучения, % |
10 |
Предел допускаемой относительной погрешности измерений коэффициента заполнения для амплитудно-модулированного излучения, % |
15 |
Общие характеристики | |
Апертурный угол исследуемого излучения, ° |
90 |
Масса измерителя, кг, не более |
3,5 |
Габаритные размеры измерителя, мм, не более: - блока управления (Д1Ш1В) |
240x220x90 |
- шара фотометрического |
0260x290 |
Электропитание измерителя осуществляется от сети переменного тока напряжением
220±22 В и частотой 50±0,5 Гц. Рабочие условия эксплуатации измерителя:
-
• температура окружающей среды, оС...............................................20±5
-
• относительная влажность воздуха, %, не более.............................80
-
• атмосферное давление, кПа.............................................................от 95 до 105
