Номер по Госреестру СИ: 48313-11
48313-11 Комплексы измерительно-вычислительные программно-технические телеметрии
(ПТК-Т2)
Назначение средства измерений:
Комплексы измерительно-вычислительные программно-технические телеметрии ПТК-Т2, (далее - ИВК), предназначены для измерения аналоговых сигналов тока и напряжения, их преобразования и передачи в единицах измеряемой величины.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.12.2016
Номер записи - 137378
ID в реестре СИ - 359778
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО "Шатл"
Страна - РОССИЯ
Населенный пункт - г.Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№419 от 2012.06.13 О переоформлении свидетельства об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 48313-11,48062-11)
Наличие аналогов СИ: Комплексы измерительно-вычислительные программно-технические телеметрии (ПТК-Т2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Шатл"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25237-03 01.07.2008 |
Контроллеры измерительно-управляющие, ТТУ-01 ООО "Шатл" (РОССИЯ г.Казань) |
2 года | |
|
48062-11 26.10.2016 |
Комплексы измерительно-вычислительные программно-технические телеметрии, ПТК-Т1 ООО "Шатл" (РОССИЯ г.Казань) |
ОТ |
4 года |
|
48313-11 06.12.2016 |
Комплексы измерительно-вычислительные программно-технические телеметрии, ПТК-Т2 ООО "Шатл" (РОССИЯ г.Казань) |
ОТ |
2 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Комплексы измерительно-вычислительные программно-технические телеметрии (ПТК-Т2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы измерительно-вычислительные программно-технические телеметрии (ПТК-Т2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
обеспечивает реализацию функций ИВК. Программное обеспечение (далее - ПО) ИВК представляет собой совокупность алгоритмов сбора и обработки информации и алгоритмов, обеспечивающих связь непрограммируемого контроллера ADAM-4117 с программами сбора, анализа, визуализации данных и управления, функционирующих на операторской станции. Алгоритмы сбора и обработки информации являются метрологически значимой частью. Алгоритмы обеспечения связи являются метрологически незначимой частью ПО.
Доступ к метрологически значимой части ПО ИВК для пользователя закрыт и осуществляется с персонального компьютера подключенного к ИВК через последовательный порт. При изменении установленных параметров (исходных данных) в ПО ИВК обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных
Лист № 2 всего листов 4 алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты полученных параметров транспортировки природного газа, защищены от любых искажений путем кодирования.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Управляющая программа контроллера ШРП |
ProgTC65 |
4.0 |
1a221ee3c13a9f28d7 4010ea7677e7a7 |
MD5 |
ПО ИВК не влияет на метрологические характеристики ИВК
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений -"С" в соответствии с МИ 3286-2010
Знак утверждения типа
Знак утверждения типананосится на корпус ИВК методом шелкографии и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным программно-техническим телеметрии ПТК-Т2
1. ГОСТ Р 51330.10 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i»
2. ТУ 4232-001-81045026-2011 «Комплексы измерительно-вычислительные программно-технические телеметрии ПТК-Т1, ПТК-Т2».
Изготовитель
ООО «ШАТЛ», Республика Татарстан,
420061, г. Казань, ул.Сеченова, д.17, тел: +7 (843) 272-47-66
Испытательный центр
ГЦИ СИ ООО «СТП», Регистрационный номер №30138-09. Республика Татарстан, 420029, г. Казань, ул. Сибирский тракт 34, корп. 013, офис 306, тел.(843)214-20-98, факс (843)227-40-10,
e-mail: office@ooostp.ru

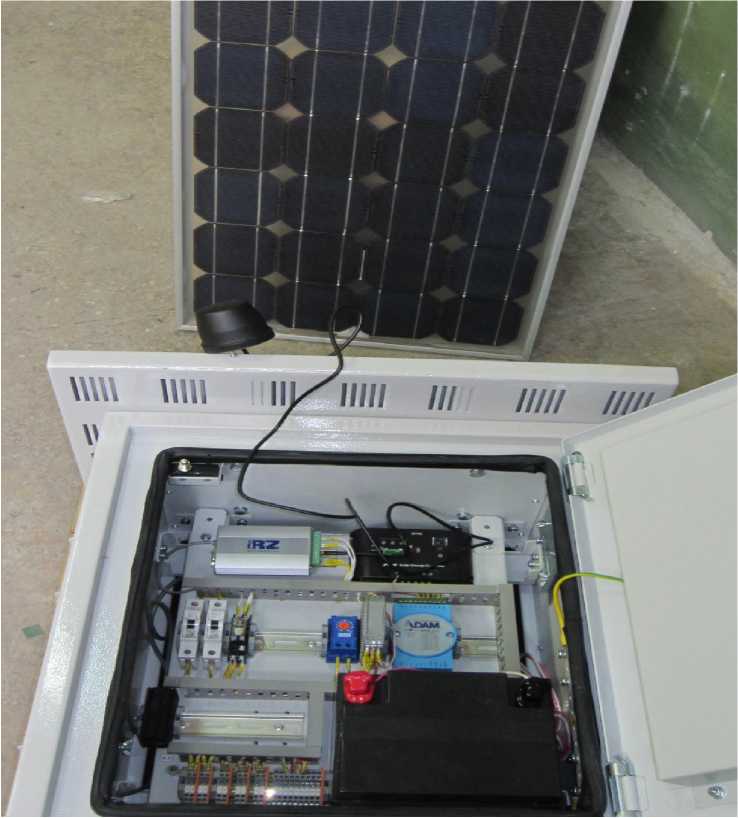

ИВК включает в свой состав непрограммируемый микроконтроллер ADAM-4117 (модуль ввода-вывода) (Госреестр №22667-08), программируемый GSM модем-терминал ТС65, источники вторичного электропитания, устройство контроля заряда аккумуляторной батареи, устройства связи с объектом.
Применяются для работы в составе распределенной автоматизированной системы телеметрии параметров транспортировки природного газа, проходящего через шкафные газорегуляторные пункты (далее - ШРП).
Принцип действия ИВК заключается в получении, регистрации и дальнейшей передаче данных о транспортируемом природном газе, поступающих с ШРП с заранее заданной периодичностью, либо по запросу оператора, на операторскую станцию.
ИВК обеспечивает выполнение следующих функций:
-
- измерение и передачу на автоматизированное рабочее место (далее - АРМ) оператора аналоговых сигналов от датчиков параметров транспортировки природного газа и датчиков помещения ШРП;
-
- измерение и передачу на АРМ оператора дискретных сигналов от датчиков предохранительных устройств ШРП, охранной сигнализации ШРП;
-
- передачу данных по стандарту GSM;
-
- автоматическая установка связи с операторской станцией;
-
- синхронизация времени с операторской станцией;
-
- архивирование данных на время пропадания связи с операторской станцией и передача архива этих данных при восстановлении связи;
Питание ИВК осуществляется от солнечных батарей (далее - СБ) в светлое время суток и от аккумуляторных батарей (далее- АКБ) в темное. Автоматическое переключение электропитания с СБ на АКБ и обратно реализовано с помощью двух реле. При этом постоянно измеряются действующие напряжения СБ и АКБ. Если в течении темного времени суток напряжение АКБ уменьшается до 10,5 В - происходит переключение на СБ независимо от наличия на СБ напряжения рабочего диапазона. В этом случае шкаф остается в отключенном состоянии до появления рабочего напряжения на СБ, что обеспечивает исключение перезаряда АКБ.
Таблица 3
|
Наименование |
Количество |
|
Комплексы измерительно-вычислительные программно-технические телеметрии ПТК-Т2. |
1 экз. |
|
Комплексы измерительно-вычислительные программно-технические телеметрии ПТК-Т2. Руководство по эксплуатации. |
1 экз. |
|
Комплексы измерительно-вычислительные программно-технические телеметрии ПТК-Т2. Паспорт. |
1 экз. |
|
Комплексы измерительно-вычислительные программно-технические телеметрии ПТК-Т2. Методика поверки. |
1 экз. |
Таблица 2
|
Наименование |
ИВК |
|
Диапазоны входных сигналов: | |
|
- силы постоянного тока, мА |
от 4 до 20 |
|
- напряжения постоянного тока, В |
от0 до 1 от 0 до 5 от 0 до 10 |
|
- напряжения постоянного тока мВ |
от 0 до 150 от 0 до 500 |
|
Наименование |
ИВК |
|
Цифровые порты ввода/вывода |
RS-485 RS-232 |
|
Пределы допускаемой основной приведенной погрешности ИВК при преобразовании входного аналогового сигнала в цифровой сигнал, %:
|
± 0,1 ± 0,2 |
|
Пределы допускаемой дополнительной абсолютной погрешности ИВК от изменения температуры окружающей на каждый 1 °С при преобразовании в цифровой сигнал значения аналогового сигнала, :
|
± 30 ± 0,2 |
|
Пределы допускаемой относительной погрешности ИВК при измерении времени, % |
± 0,01 |
|
Степень защиты по ГОСТ 14254-96 |
IP 55 |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа |
от минус 30 до 50 до 85 без конденсации от 84 до 108 |
|
Напряжение питания (от СБ или АКБ), В |
12 |
|
Потребляемая мощность, Вт, не более |
25 |
|
Время установления рабочего режима, с, не более |
300 |
|
Г абаритные размеры, мм, не более |
600х500х300 |
|
Масса, кг, не более |
70 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
ИВК обеспечивает искробезопасность электрических цепей уровня "ib" в соответствии с требованиями ГОСТ Р 51330.10.
