Назначение средства измерений:
Анализаторы вибрации серии S8000 (далее анализаторы) предназначены для измерений параметров абсолютной и относительной вибрации, осевого сдвига (линейного смещения), относительного и теплового расширения, измерения скорости вращения валов, а также силы тока и напряжения, давления и температуры.
Внешний вид.
Анализаторы вибрации
Рисунок № 1
Программное обеспечение
(ПО) служит для обработки, визуализации и архивации той информации, которая поступает от блоков управления. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с контроллером.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
S8000 |
ALSPA Shaft Care |
3.39 |
* |
MD5 |
*Цифровой идентификатор зависит от места установки ПО (имени машины, версии установленной операционной системы и имени домена) и конфигурации аппаратуры. Эти данные шифруются при установке ПО и проверяются при каждом запуске программы.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений. Системный блок с установленным ПО находится в запирающемся шкафу, что исключает возможность физического воздействия на ПО с использованием внешних носителей информации. Защита программы от непреднамеренных воздействий также обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус анализатора методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам вибрации серии S8000
Техническая документация фирмы «Alstom Strongwish (Shenzhen) Co., Ltd», Китай.
Поверка
Поверкаосуществляется по документу МП 48246-11«Анализаторы вибрации серии S8000 фирмы «Alstom Strongwish (Shenzhen) Co., Ltd», Китай. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07); источник постоянного тока Б5-76 (г/р № 32678-06).
Изготовитель
Фирма «Alstom Strongwish (Shenzhen) Co., Ltd», Китай
Адрес: F.5, Building 6, Keji Middle 2 Road, High-tech Industrial Park, Shenzhen, 518057
Испытательный центр

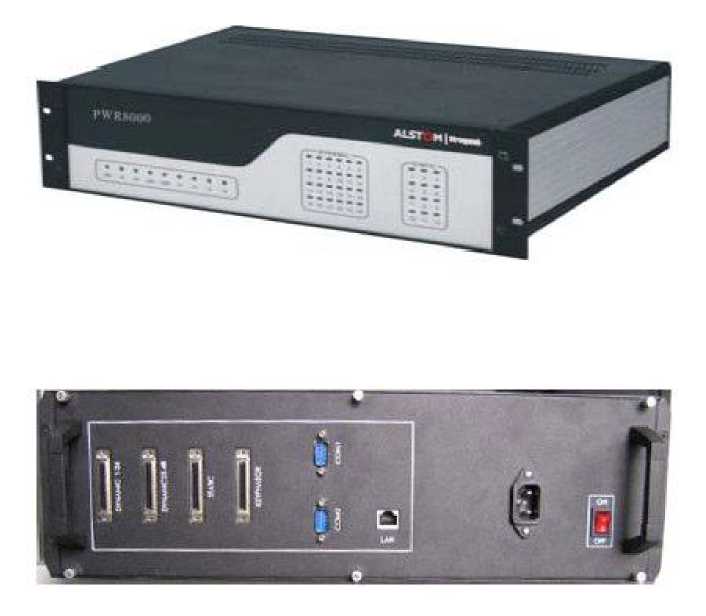

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»Анализаторы представляют собой многоканальную систему, обеспечивающую непрерывное измерение и обработку сигналов, поступающих от первичных преобразователей, расчет не измеряемых прямым путем параметров, вычисление спектральных составляющих виброускорения, виброскорости и виброперемещения (амплитуды, частоты и фазы гармоник), сравнение измеренных и вычисленных параметров с пороговыми значениями (предупредительными и аварийными уставками), визуальный контроль работы канала, числовое и графическое отображение измеренных и вычисленных параметров и осуществление архивирования информации о состоянии агрегата. Внешний вид анализатора приведен на рисунке 1.
Рисунок 1
Анализаторы базируются на устройстве сбора данных (УСД), которое включает в себя контроллер, источник питания, блок управления (БУ) и коммуникационное оборудование. В зависимости от требуемого числа и вида входных каналов анализаторы выпускаются в нескольких модификациях.
S8000 Plus NET - имеет 4 входных канала для измерения скорости вращения валов не более 32000 об/мин, 24 входных канала для измерения параметров вибрации и 12 входных каналов для измерения нормируемого входного токового сигнала или сигнала по напряжению;
S8000 Dual NET - имеет 8 входных канала для измерения скорости вращения валов не более 32000 об/мин, 48 входных канала для измерения параметров вибрации и 24 входных каналов для измерения нормируемого входного токового сигнала или сигнала по напряжению;
S8000 Plus PWR - имеет 4 входных канала для измерения скорости вращения валов не более 4000 об/мин, 24 входных канала для измерения параметров вибрации и 12 входных каналов для измерения нормируемого входного токового сигнала или сигнала по напряжению;
S8000 Dual PWR - имеет 8 входных канала для измерения скорости вращения валов не более 4000 об/мин, 48 входных канала для измерения параметров вибрации и 24 входных каналов для измерения нормируемого входного токового сигнала или сигнала по напряжению;
S8000 Plus HYD - имеет 4 входных канала для измерения скорости вращения валов не более 1000 об/мин, 24 входных канала для измерения параметров вибрации и 12 входных каналов для измерения нормируемого входного токового сигнала или сигнала по напряжению;
S8000 Dual HYD - имеет 8 входных канала для измерения скорости вращения валов не более 1000 об/мин, 48 входных канала для измерения параметров вибрации и 24 входных каналов для измерения нормируемого входного токового сигнала или сигнала по напряжению.
В качестве вычислительной техники используются персональные компьютеры различного исполнения.
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от блоков управления. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с контроллером.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
S8000 |
ALSPA Shaft Care |
3.39 |
* |
MD5 |
*Цифровой идентификатор зависит от места установки ПО (имени машины, версии установленной операционной системы и имени домена) и конфигурации аппаратуры. Эти данные шифруются при установке ПО и проверяются при каждом запуске программы.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений. Системный блок с установленным ПО находится в запирающемся шкафу, что исключает возможность физического воздействия на ПО с использованием внешних носителей информации. Защита программы от непреднамеренных воздействий также обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Анализатор вибрации серии S8000 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
-
1. Канал измерения вибрации
± 4
± 20
от 0,3 до 30 000
1,5
1,5
от 12 до 32000 ± 18
± 1,5
Диапазон измерений входного переменного напряжения, В
Диапазон измерений входного постоянного напряжения, В
Диапазон частот, Гц
Расширенная неопределенность коэффициента усиления при коэффициенте охвата к=2 и доверительной вероятности 0,95 при измерении переменного напряжения в диапазоне частот, %
Расширенная неопределенность коэффициента усиления при коэффициенте охвата к=2 и доверительной вероятности 0,95 при измерении постоянного напряжения, %
-
2. Канал измерения числа оборотов
Диапазон измерений числа оборотов, об/мин
Диапазон входного напряжения, В
Расширенная неопределенность при коэффициенте охвата к=2 и доверительной вероятности 0,95 при измерении числа оборотов, об/мин
-
3. Канал измерения постоянного тока и напряжения
Диапазон входного напряжения, В
Условия эксплуатации
Диапазон рабочих температур, °С от 5 до 40
Габаритные размеры, мм (длина хширина х высота), не более 134x452x451
