Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы блока взвешивающего, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный весу и массе измеряемого груза, поступает в блок индикации и управления (далее по тексту - дисплей) для последующей обработки и индикации результатов измерений. Масса дозируемой жидкости определяется по измеренной разности заполненной и пустой бюксы.

Конструктивно весы состоят из блока взвешивающего с ветрозащитной витриной и дисплея. Блок взвешивающий и дисплей соединяются между собой при помощи электрического кабеля. Блок взвешивающий снабжен специальными средствами защиты от накопления на поверхности взвешиваемых объектов электростатических зарядов. С этой целью он снабжен специальной антистатической грузоприемной чашкой и ветрозащитной витриной со специальным металлическим покрытием.

Весы имеют следующие функции:

• - автоматическая градуировка с помощью встроенной гири;

• - полуавтоматическая градуировка с помощью внешней гири;

• - первоначальная установка нуля;

• - автоматическое слежение за нулем;

• - полуавтоматическая установка нуля;

• - тарирование;

• - управление ветрозащитной витриной;

• - интерфейс RS 232 для подключения внешних устройств (компьютера или специального принтера).

Весы подключаются к электросети через адаптер сетевого питания.

Внешний вид весов показан на рис.1 и рис. 2.

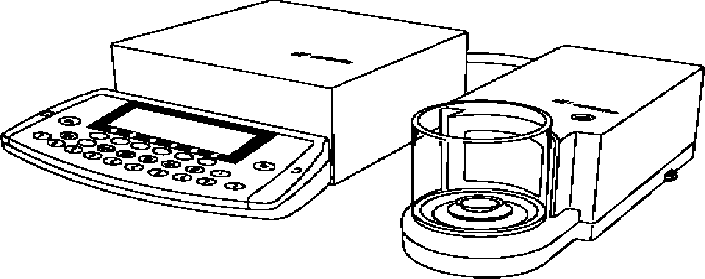

Рисунок 1 - Внешний вид весов специальных SE2

Открыто

Закрыто

Доступ к меню

Л

-Ш

К      Справочная этикетка со знаком С С

М    Знак поверки

Т]     Табличка с обозначением модели

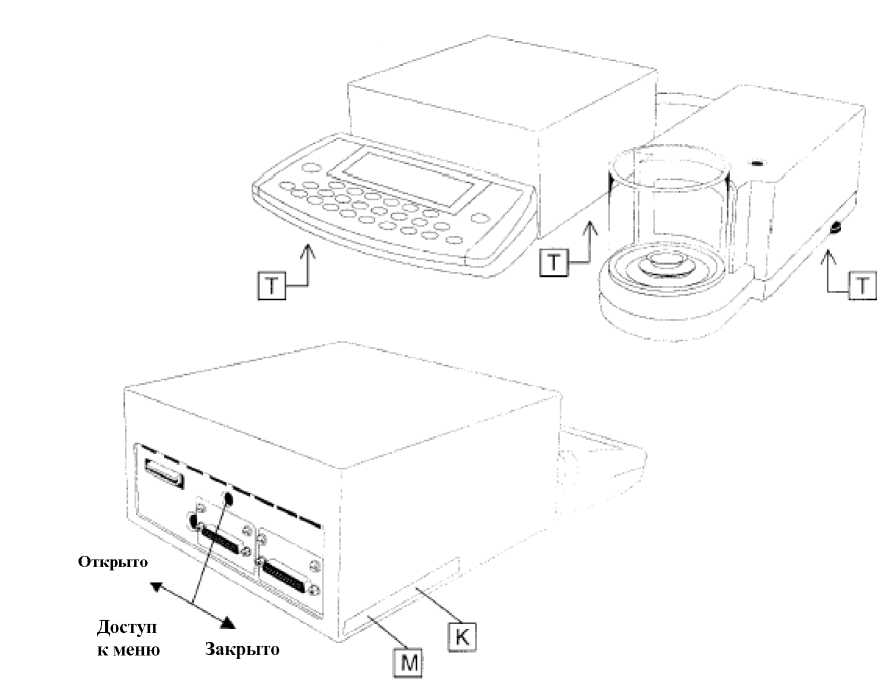

Рисунок 2 - Внешний вид весов специальных SE2. Схема пломбирования.

Программное обеспечение

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Программное обеспечение (ПО) весов является встроенным и реализовано в блоке индикации и управления (дисплее). Номер версии ПО отображается на дисплее при нажатии клавиши «SETUP». Для защиты ПО от непреднамеренных и преднамеренных воздействий служит административный пароль. Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «А» по МИ 3286-2010.

В комплект поставки входят:

• 1. Блок взвешивающий                                             -1 шт.;

• 2. Блок индикации и управления                                       - 1 шт.;

• 3. Соединительный кабель                                           - 1 шт.;

• 4. Адаптер сетевого питания                                           - 1 шт.;

• 5. Набор принадлежностей                                           - 1 шт.;

• 6. Руководство по эксплуатации (РЭ) весов                             - 1 экз.;

• 7. Методика поверки МП № 2301-0103-2011                          - 1 экз.

Таблица 2
