Номер по Госреестру СИ: 48146-11
48146-11 Меры потока (течи гелиевые)
(10хххх, Fх4ххх)
Назначение средства измерений:
Меры потока (течи гелиевые) серий 10хххх, Fх4ххх предназначены для воспроизведения потока пробного газа (гелия) при контроле герметичности с помощью гелиевых течеи-скателей.

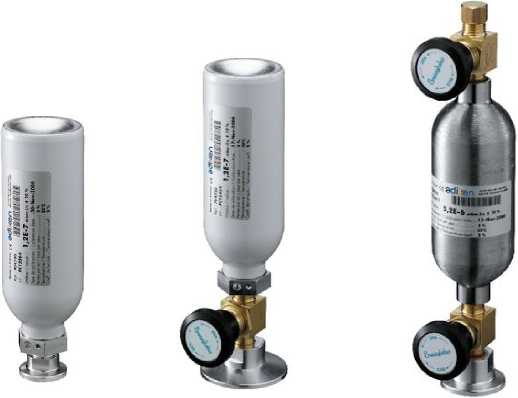

Внешний вид.
Меры потока (течи гелиевые)
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус мер потока (течей гелиевых).
Сведения о методе измерений приведены в документе «Меры потока (течи гелиевые) серий 10хххх, Fx4xxx. Руководство по эксплуатации». Нормативные и технические документыНормативные и технические документы, устанавливающие требования к мерам потока (течам гелиевым) серий 10хххх, Fx4xxxТехническая документация компании «adixen Vacuum Products by Pfeiffer Vacuum», Франция
осуществляется по МП 231-0013-2011 «Меры потока (течи гелиевые) серий 10хххх, Fx4xxx. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 14.02.2011 г. Основным средством поверки является рабочий эталон единицы потока газа в вакууме ВЭТ 49-2-06, диапазон измерений от 10-13 до 1 Па^м3/с; СКО не более 0,015. Меры потока (течи гелиевые) воспроизводят непрерывный неизменный по величине поток гелия при постоянной температуре. Принцип действия течи основан на диффузии гелия сквозь мембрану. Меры потока (течи гелиевые) конструктивно выполнены в виде герметичного алюминиевого или стального баллона, заполненного гелием. Баллон имеет фланец для подсоединения к испытуемой вакуумной системе или течеискателю. Внутри баллона установлена проницаемая для гелия мембрана. Значение воспроизводимого потока определяется площадью поверхности проницаемой мембраны, а также давлением гелия внутри баллона. При изменений температуры окружающего воздуха изменяется проницаемость мембраны, а, следовательно, и значение воспроизводимого потока. В связи с этим при эксплуатации меры потока (течи гелиевой) при температуре, отличающейся от указанной в свидетельстве о поверке, следует учитывать температурную поправку. Значение температурной поправки определяется при изготовлении меры потока (течи гелиевой) и указывается в маркировке на ее корпусе. Меры потока (течи гелиевые) имеют фланец для подсоединения к испытуемой вакуумной системе или течеискателю. Меры потока (течи гелиевые) серии 10хххх имеют 3 модификации, серии Fх4ххх - 15 модификаций. Модификации отличаются тем, что значения воспроизведения потока мер потока (течей гелиевых) находятся в разных диапазонах. Модификации серии Fх4ххх отличаются также габаритными размерами. Течи FV4ххх оснащены отсечным клапаном, обеспечивающим возможность отключения потока пробного газа от вакуумной системы или течеиска-теля в процессе работы. Внешний вид мер потока (течей гелиевых) приведен на рисунке 1. Рисунок 1 - Течи гелиевые | |
В комплект поставки входят: | |
Мера потока (течь гелиевая) |
1 шт. |
Свидетельство о поверке |
1 экз. |
Руководство по эксплуатации |
1 экз. |
Методика поверки МП 231-0013-2011 |
1 экз. |
течей гелиевых: Таблица 1
Серия |
Модификация |
Диапазон значений воспроизведения потока при температуре 20 °С, Па^м3/с |
Тип соединительного фланца |
Г абаритные размеры, мм | |
длина |
диаметр | ||||
10хххх |
109240 |
от F10'9 до F10'8 |
DN16 ISO-KF |
159 |
50 |
109241 |
от F10'9 до F10'8 |
специальный | |||
108111 |
от F10'6 до 940'6 |
специальный | |||
Fх4ххх |
Б049хх |
от F10'10 до 340'10 |
DN16 ISO-KF DN25 ISO-KF DN40 ISO-KF DN50 ISO-KF |
161 | |
FV49хх |
195 | ||||
Б048хх |
от 1-10 до 3М0 |
161 | |||
FV48хх |
195 | ||||
F047хх |
от F10'8 до 340’8 |
161 | |||
FV47хх |
195 | ||||
F043хх |
от 340’8 до 640’8 |
205 | |||
FV43хх |
230 | ||||
F046хх |
от F10'7 до 340’7 |
205 | |||
FV46хх |
230 | ||||
F045хх |
от 540'7 до 840'7 |
205 | |||
FV45хх |
230 | ||||
FV44хх |
от F10'6 до 340'6 |
DN16 ISO-KF DN25 ISO-KF DN40 ISO-KF |
393 |
88,9 | |
FV42хх |
от 540'6 до 840'6 | ||||
FV4lw |
от F10'5 до 340'5 |
Пределы допускаемой относительной погрешности воспроизведения потока, % ±15
Температурная поправка, % от воспроизводимого потока на 1 °С 3±0,5
Масса, кг, не более 2
Средний срок службы, лет 10
Условия эксплуатации:
Диапазон рабочих температур окружающего воздуха, °С от 10 до 35
Атмосферное давление, кПа от 84 до 106,7
Относительная влажность воздуха, % до 80
