Конструктивно датчик уровня состоит из корпуса с показывающим устройством, кнопками управления, разъемами и буйка. Внутри корпуса датчика уровня расположены: микроконтроллер, торсионная трубка, передаточный стержень, магнит, датчик.

Датчик уровня представляет собой двухпроводной (с питанием от контура) датчик уровня, питаемый по замкнутому контуру, действующий по принципу «буек - торсионная трубка».

Датчики уровня имеют линейную зависимость между контролируемым уровнем жидкости и выходным сигналом. При изменении измеряемого уровня жидкости под действием гидростатической выталкивающей силы на буек, установленный на свободном конце торсионной трубки, происходит изменение нагрузки на торсионную трубку на величину прямо пропорциональную изменению уровня жидкости. В результате этого воздействия происходит скручива-ние/раскручивание передаточного стержня и перемещение магнита, который бесконтактным способом влияет на датчик. Сигнал, генерируемый датчиком, меняет ток в контуре пропорционально или обратно пропорционально уровню среды в резервуаре.

Датчики уровня могут выпускаться в обычном исполнении, либо в специальном исполнении SIL, которое соответствует требованиям уровня безопасности SIL 2.

Датчики уровня в зависимости от выходных сигналов изготавливаются в следующих исполнениях:

• - контроллер с настраиваемыми конечными выключателями и вторым аналоговым выходным сигналом 4 - 20 мА (исполнение 12410);

• - датчик уровня (исполнение 12420);

• - датчик с настраиваемыми конечными выключателями и вторым аналоговым выходным сигналом 4 - 20 мА (исполнение 12430).

Датчики уровня зависимости от способа монтажа и присоединения на резервуар изготавливаются в следующих исполнениях:

• - сверху и снизу, резьбовое (исполнение 12400);

• - сверху и снизу, фланцевое (исполнение 12401);

• - сверху и сбоку, фланцевое (исполнение 12402);

• - сверху резервуара, фланцевое (исполнение 12403);

• - сбоку от резервуара, фланцевое (исполнение 12404);

• - сверху и сбоку, резьбовое (исполнение 12405);

• - сбоку и снизу, резьбовое (исполнение 12406);

• - сбоку и снизу, фланцевое (исполнение 12407);

• - сверху и сбоку, фланцевое (исполнение 12408);

• - сбоку и сбоку, резьбовое (исполнение 12409).

По способу передачи измерительной информации устанавливаются два режима - местный и дистанционный.

В местном режиме могут выполняться настройки датчика уровня с помощью кнопок управления на передней панели и просмотр результатов измерений на жидкокристаллическом дисплее (ЖКИ).

В дистанционном режиме могут выполняться настройки датчика уровня и просмотр результатов измерений с помощью совместной работы с пакетом коммуникационных программ ValVue компании Dresser Masoneilan, файлами описания устройств DD (Drive Description), драйверами DTM (Device Type Manager).

Встроенное программное обеспечение датчика уровня позволяет выполнять следующие функции:

• - измерение и индикация плотности жидкости (только при полностью погруженном буйке);

• - калибровка нуля и шкалы;

• - автонастройка для Smart-фильтрации;

• - настраиваемая сигнализация низкого и высокого уровня;

• - настраиваемый «отказобезопасный» выходной сигнал в случае обнаружения отказа;

• - непрерывная самодиагностика;

• - непрерывная запись данных: число заполнений резервуара, время нахождения при низком и высоком уровне, время работы;

• - проверка конфигурации: анализ базы данных датчика уровня для исключения неправильного монтажа и использования за пределами диапазона измерения;

• - сохранение и индикация информации об ошибках;

• - имитация выходного сигнала для проверки контура;

• - вывод ошибок прибора на дисплей ( только для версии 1.1.2).

  Фотографии внешнего вида датчика уровня и места нанесения

  поверительных клейм (наклеек и пломб)



  Рисунок 1. Внешний вид датчика уровня (без буйка)



  Рисунок 2. Места нанесения поверительных клейм (наклеек и пломб)

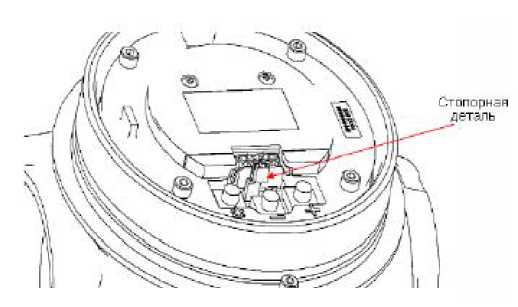

Рисунок 3. Перемычка для блокировки доступа к ПО датчика уровня
