Номер по Госреестру СИ: 47964-11
47964-11 Датчики давления
(2000, 2000-SAN, CER-2000, 8000, 8000-SAN, CER-8000)
Назначение средства измерений:
Датчики давления 2000, 2000-SAN, CER-2000, 8000, 8000-SAN, CER-8000 (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования избыточного или абсолютного давления жидкостей и газов в нормированный выходной сигнал постоянного тока.
Внешний вид.
Датчики давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус датчиков.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в документах «Датчики давления 2000, 2000-SAN, CER-2000. Руководство по эксплуатации», «Датчики давления 8000. Руководство по эксплуатации», «Датчики давления 8000-SAN. Руководство по эксплуатации» «Датчики давления CER-8000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления 2000, 2000-SAN, CER-2000, 8000, 8000-SAN, CER-8000
-
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
-
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»
-
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
-
4 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па»
-
5 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
-
6 Техническая документация фирмы «KLAY-INSTRUMENTS B.V.», Нидерланды.
Поверка
Поверкаосуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Изготовитель
Фирма «KLAY-INSTRUMENTS B.V.», Нидерланды
Адрес: Nijverheidsweg 5, 7991 CZ Dwingeloo, The Netherlands
Tel. +31 (0)521-591550 Fax +31 (0)521-592046
Заявитель
ООО «КИП-Сервис»
350000, г. Краснодар, ул. Митрофана Седина 145/1
тел./факс (861) 255-97-54
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10 Адрес: 190005, Санкт-Петербург, Московский пр., д.19 тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется мембрана, на которую нанесены пьезорезистивные элементы из монокристаллического кремния, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием этого давления происходит деформация мембраны, приводящая к изменению сопротивлений пьезорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в нормированный электрический выходной сигнал постоянного тока.
Датчики имеют 6 модификаций, которые отличаются диапазоном измерений, пределами основной погрешности, габаритами и назначением. В датчиках CER-2000, CER-8000 давление подается непосредственно на керамическую мембрану, эти датчики могут применяться для измерения давления неагрессивных жидкостей и газов. Чувствительный элемент датчиков 2000, 2000-SAN, 8000, 8000-SAN защищен от воздействия измеряемой среды металлической разделительной мембраной из нержавеющей стали, рабочая полость заполнена силиконовым маслом. Эти датчики могут применяться для измерения давления агрессивных, вязких, загрязненных, высокотемпературных и т.д. сред. Датчики 2000, 2000-SAN, 8000, 8000-SAN предназначены для использования в химической, фармацевтической, целлюлознобумажной промышленности; датчики 2000-SAN, 8000-SAN - в пищевой промышленности. По заказу датчики 2000, 2000-SAN, CER-2000 могут быть дополнительно оснащены интерфейсом с цифровыми протоколами связи HART или Profibus-PA.
Датчики выпускаются как в общепромышленном, так и во взрывозащищенном исполнении. Датчики взрывозащищенного исполнения мод. 2000, 2000-SAN, CER-2000 имеют обозначение Ех и могут применяться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты Ех ia ПС Т4 Ga X и/или Ех ia ШС Т100 °C Da X; мод. 8000, 8000-SAN, CER-8000 - с маркировкой Ех ia ИС Т4 Ga X.
Внешний вид датчиков приведен на рисунке 1.

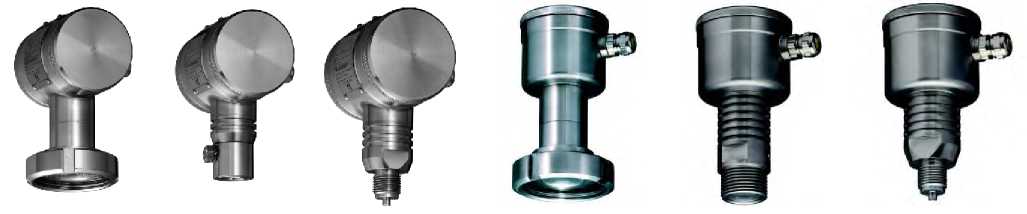

Рисунок 1 - Датчики давления 2000-SAN, 2000, CER-2000, 8000-SAN, 8000, CER-8000
Лист № 2 всего листов 4
В комплект поставки входят:
Датчик давления - 1 шт.
Руководство по эксплуатации (на датчик соответствующей модификации) - 1 экз.
приведены в таблице 1. Таблица 1
Наименование характеристики |
Значение характеристики | ||
Модификации датчиков | |||
2000 |
2000-SAN |
CER-2000 | |
от 0,01 до 10 |
от 0,004 до 10 |
от 0,02 до 32 | |
Верхние пределы измерений, МПа (бар) |
(от 0,1 до 100) |
(от 0,04 до 100) |
(от 0,2 до 320) |
Нижние пределы измерений, МПа (бар)(1) |
0 | ||
Пределы допускаемой основной приведенной |
±0,1 | ||
погрешности, у, % от диапазона измерений | |||
Выходной аналоговый сигнал, мА |
от 4 до 20 | ||
Максимальное допускаемое испытательное |
от 0,45 до 14 |
от 0,45 до 14 |
от 0,35 до 42 |
давление(2), МПа (бар) |
(от 4,5 до 140) |
(от 4,5 до 140)) |
(от 3,5 до 420) |
Пределы дополнительной погрешности, вы- | |||
званной изменением температуры окружающего |
±0,2 | ||
воздуха от 20 °С в диапазоне рабочих темпера- | |||
тур на каждые 10 °С, % от диапазона измерений | |||
Напряжение питания, В | |||
• номинальное |
24 | ||
• допустимое рабочее |
от 12 до 36 (для исполнения Ex от 17 до 26,5) | ||
Потребляемая мощность, Вт, не более |
0,9 | ||
Масса(3), кг, не более |
2 |
2,5 |
1,5 |
Габаритные размеры, мм | |||
• ширина корпуса |
71 | ||
• длина |
100 | ||
(4) • высота |
от 136 до 276 | ||
Средний срок службы, лет |
10 |
(1) - по заказу возможно исполнение с нижним пределом измерений минус 0,1 МПа;
(2) - в зависимости от диапазона измерений;
(3) - в зависимости от типа присоединения к источнику давления (без учета веса фланцев и адаптеров);
(4) - в зависимости от типа присоединения к источнику давления.
Продолжение таблицы 1
Наименование характеристики |
Значение характеристики | ||
Модификации датчиков | |||
8000 |
8000-SAN |
CER-8000 | |
Верхние пределы измерений, МПа (бар) |
от 0,01 до 8 (от 0,1 до 80) |
от 0,01 до 8 (0,1 до 80) |
от 0,02 до 35 (от 0,2 до 350) |
Нижние пределы измерений, МПа (бар)(1) |
0 | ||
Пределы допускаемой основной приведенной погрешности, у, % от диапазона измерений |
±0,2 | ||
Выходной аналоговый сигнал, мА |
от 4 до 20 | ||
Максимальное допускаемое испытательное давление(2), МПа (бар) |
от 0,45 до 14,0 (от 4,5 до 140) |
от 0,45 до 14,0 (от 4,5 до 140) |
от 0,45 до 42 (от 4,5 до 420) |
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 °С в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±0,2 | ||
Напряжение питания, В
|
24 от 12 до 36 (для исполнения Ex от 17 до 26,5) |
Потребляемая мощность, Вт, не более |
0,9 | ||
Масса(3), кг, не более |
1,1 |
2,0 |
1 |
Габаритные размеры, мм | |||
• ширина корпуса |
69 | ||
• длина |
69 | ||
(4) • высота |
от 130 до 190 | ||
Средний срок службы, лет |
10 |
(1) - по заказу возможно исполнение с нижним пределом измерений минус 0,1 МПа;
(2) - в зависимости от диапазона измерений;
(3) - в зависимости от типа присоединения к источнику давления (без учета веса фланцев и адаптеров);
(4) - в зависимости от типа присоединения к источнику давления.
Условия эксплуатации:
от минус 20 до 60
от 84...106,7
90
Диапазон рабочих температур окружающей среды, °С Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, % не более
