Обозначение

документа

Наименование и условное обозначение

Количество*

Примечание

1

2

3

4

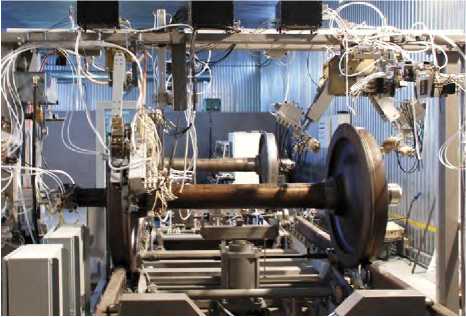

Модуль перемещения и вращения КП в составе:

УС038-06.02.000

Рама поста 1

1 шт.

УС038-06.01.000

Рама поста 2

1 шт.

УС038-06.01.000-01

Рама поста 3

1 шт.

УС038-06.03.000

Рама поста 4

1 шт.

УС038-05.00.000

Отсекатель

8 шт.

УС038-07.00.000

Толкатель

2 шт.

УС047-00.00.000

Устройство подвода сканеров к колёсной паре

1 шт.

УС038-04.00.000

Привод вращения КП

2 шт.

УС119-02.01.000

Привод разворота КП

1 шт.

Модуль зачистки подступичной зоны оси КП в составе:

УС085-00.00.000

Устройство зачистки

2 шт.

FM 230- L1

Пылесос КОРВЕТ 61

1 шт.

Тип может меняться

Модуль УЗ контроля оси КП в составе:

УС057-00.00.000

Сканер подступичной части оси ультразвуковой

1 шт.

УС119-02.05.000

Торцевой сканер оси ультразвуковой

1 шт.

УС138-00.00.000-01

Сканер подступичной части оси со стороны шейки

1 шт.

Модуль УЗ контроля колеса КП в составе:

Модуль ВТ контроля обода колеса в составе:

УС086-00.00.000

Сканер обода колеса вихретоковый

1 шт.

Модуль ВТ контроля приободной зоны колеса в составе:

УС048-00.00.000

Сканер приободной зоны диска вихретоковый

1 шт.

Модули сбора, визуализации и обработки информации УЗ контроля и ВТ контроля в составе:

УС089-57.00.000

Шкаф измерительно-вычислительных и управляющих средств

1 шт.

УС089-30.00.000

Шкаф управления пневматики

2 шт.

УС089-55.00.000

Шкаф силовой

1 шт.

УС089-56.00.000

Пульт сигнализации и аварийного останова

2 шт.

УС089-58.00.000

Шкаф компьютера

1 шт.

1

2

3

4

УС066-50.01.000

Модуль сбора информации «ОКО-13». Блок УЗК

2 шт.

УС066-50.01.000-04

Модуль сбора информации «ОКО-13». Блок ВТК

3 шт.

Модуль ЭМА контроля поверхности катания колеса КП в составе:

УС119-01.05.000

Устройство сканирования поверхности катания электромагнитно-акустическое

2 шт.

УС149-00.00.000

Модуль сбора информации «ОКО-16» (ЭМА)

1 шт.

Модуль ВТ контроля оси КП в составе:

УС119-01.04.000

Сканер средней части оси КП

1 шт.

УС119-01.08.000

Сканер шейки оси КП

2 шт.

УС119-01.09.000

Сканер внутренних колец подшипников буксового узла КП

2 шт.

УС080-00.00.000

Помещение - операторская

1 шт.

Комплект специализированного программного обеспечения

1 комплект

Эксплуатационная документация

1 комплект

Тара упаковочная

1 комплект

Тара возвратная

*⁾ Количество указано для максимально полной комплектации установки. Комплект поставки установки формируется по заказу потребителя.

Порог чувствительности установки на искусственных дефектах во время УЗ контроля:

• -        при использовании ПЭП (при номинальной частоте УЗК 2,5 МГц и 5,0 МГц);

• -        при использовании ЭМАП (при номинальной частоте УЗК 0,25МГц и 0,5 МГц)

• - плоскодонное отверстие диаметром 3,0 мм;

• - плоскодонное отверстие диаметром 7,0 мм

Порог чувствительности установки на искусственных дефектах типа «пропил» во время ВТ контроля:

• - глубина - 0,5 мм;

• - ширина - 0,1 мм

Пределы допускаемой абсолютной погрешности при измерении глубины залегания дефектов

± 3 мм (для раздельно-совмещенных ПЭП)

± 5 мм (для совмещенных ПЭП)

Пределы допускаемой абсолютной погрешности при измерении координаты расположения дефектов вдоль пути сканирования

± 20 мм (для раздельно-совмещенных ПЭП и для совмещенных ПЭП)

Пределы допускаемой абсолютной погрешности при измерении координаты расположения дефектов вдоль продольной оси колесных пар

± 10 мм (для совмещенных ПЭП)

Амплитуда зондирующего импульса

• - для УЗ каналов не менее 180 В при длительности импульса (60 ± 10) нс и длительности переднего фронта не более 20 нс;

• - для ЭМА каналов не менее 1000 В при длительности импульса 5 периодов рабочей частоты

Частота следования зондирующих импульсов, задаваемая датчиком пути для каждого из УЗ каналов, при сплошном контроле в режиме отображения информации в виде Б-скан не более 1000 Гц;

в режиме отображения информации в виде А-скан - не более 250 Гц.

Частота следования зондирующих импульсов для каждого из УЗ каналов при подтверждающем контроле в режиме отображения информации в виде А-скан не более 250 Гц

Диапазоны зон контроля установки составляют: - для преобразователей модуля УЗК колеса:

• - для наклонных ПЭП от 0 до 130 мм;

• - для прямых ПЭП от 5 до

125 мм;

• - поверхность катания (при использовании ЭМАП) от 0 до 3000 мм;

- для преобразователей модуля УЗК оси:

• - для прямого совмещенного ПЭП от 100 до 1900 мм,

• - для наклонных ПЭП от 200 до 1020 мм

Электрическое питание установки осуществляется от следующих источников:

• -      трехфазная сеть переменного тока напряжением от 342 до 418 В, частотой (50 ± 1) Гц;

• -       однофазная сеть переменного тока напряжением от 198 до 242 В, частотой (50 ± 1) Гц

Климатические условия эксплуатации:

• -       температура окружающего воздуха от 1 до 35 °С;

• -       относительная влажность окружающего воздуха до 80 % при температуре 25 °С;

• -       атмосферное давление от 84,0 до 106,7 кПа

Габаритные размеры блоков установки, не более

• - механического комплекса -5600 мм х 3240 мм х 2730 мм;

• - шкафа измерительновычислительных и управляющих средств - 600 мм х 600 мм х 1600 мм;

• - шкафа силового - 800 мм х

450 мм х 1800 мм

Полный средний срок службы установки, не менее

10 лет
