Номер по Госреестру СИ: 47698-11
47698-11 Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе
(iCAM)
Назначение средства измерений:
Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM (далее - радиометры iCAM) предназначены для измерения объемной активности альфа- и бета- активных аэрозолей в воздухе рабочей зоны.
Программное обеспечение
Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM являются интеллектуальными , полностью автоматизированными приборами со встроенным микропрограммным обеспечением, обеспечивающим при подаче сетевого напряжения без вмешательства оператора проводить инициализацию и самотестирование и переход в нормальный режим работы.
Встроенное микропрограммное обеспечение в режиме контроля (Monitoring) автоматически обеспечивает выполнение следующих функций:
-автоматическая проверка, инициализация и выход на рабочий режим при включении,
- -отображение на экране дисплея поступающих данных в различных форматах в реальном времени,
- отображение по умолчанию измеренной активности в заданных заранее единицах,
- занесение результата мониторинга в базу данных.
Режимы настройка (SETUP) и проверка (CHECK) предназначены для использования исключительно техническими специалистами при наличии пароля.
Для удобства настройки и проверки калибровки возможно приобретение программы конфигурирования ( iConfig).
Таблица 1
Наименование программного обеспечения |
Идентификацион ное наименование ПО |
Номер версии ПО |
Контрольная сумма исполняемого кода |
Алгоритм вычисления циф рового кода |
«Микропрограмма управления радиометром iCAM » |
iCAM2104E.s2 |
2.10 |
717B1410203AAB 998A10B174EA8B 0FCBD |
MD5 |
Процесс измерения и контроля системы сигнализации радиометров iCAM может быть приостановлен следующими действиями:
- нажатие на рычаг извлечения фильтра ;
- вход в режим настройки конфигурации, режим SETUP;
- вход в режим проверки калибровки, режим CHECK
Лист № 3 Всего листов 6 Защита от преднамеренных изменений ПО обеспечивается программными и аппаратными средствами:
-нажатие на рычаг извлечения фильтра защищен установкой замка;
-вход в режим настройки конфигурации защищен независимым паролем;
-вход в режим проверки калибровки защищен другим независимым паролем. Паролем можно защитить также кнопки MUTE (отключение звуковой сигнализации) и RESET(c6poc) в режиме настройки конфигурации.
При попытке получить доступ к функции, защищенной паролем, на дисплей выводится страница запроса пароля, и пока не будет введен правильный пароль и запущен соответствующий режим, прибор продолжает выполнять функции измерения и слежения за срабатыванием сигнализации.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.

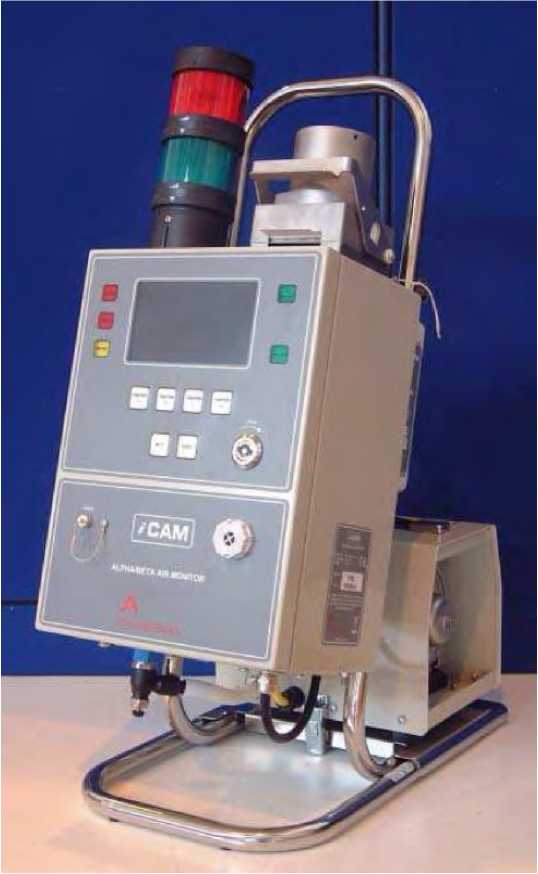

Рис. 1 Фотография общего вида радиометров iCAM
Знак утверждения типа
Знак утверждения типа наносится методом компьютерной графики на титульном листе Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Радиометры объемной активности альфа-, бета-излучающих радионуклидов в воздухе iCAM» Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к радиометрам объемной активности альфа-, бета-излучающих радионуклидов в воздухе iCAM:
-
1. ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений
ионизирующих излучений. Номенклатура показателей ».
-
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие
технические условия».
-
3. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
-
- при выполнении работ по обеспечению безопасных условий и охраны труда,
-
- при осуществлении деятельности в области охраны окружающей среды.
Поверка
Поверкаосуществляется в соответствии с документом МП 2101-006-2011 «Радиометры объемной активности альфа-, бета-излучающих радионуклидов в воздухе iCAM. Методика поверки», утвержденном ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», в июне 2011 г.
При первичной поверке применяются:
• эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники:
Лист № 6 Всего листов 6 -альфа-излучения типа 1П9 из радионуклида 239Pu активностью от 4-102 до 2-103 Бк;
-
- бета-излучения типа 1СО из радионуклидовдг+91 активностью от 4-102 до 2-103 Бк;
-
• источники бета-излучения специального назначения по ГОСТ 8.033-96 из 90Sr+90Y на аэрозольных фильтрах диаметром 25 мм типа ICAM/FC активностью от 4-102 до 2-103 Бк;
-
• источники альфа-излучения специального назначения по ГОСТ 8.033-96 из 241Am на аэрозольных фильтрах диаметром 25 мм типа ICAM/FC активностью от 4-102 до 2-103 Бк.
При периодической поверке радиометров iCAM применяются:
-
• эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники: -альфа-излучения типа 1П9 из 239Pu активностью от 4-102 до 2-103 Бк;
-
- бета-излучения типа 1СО из 90Sr+90Y активностью от 4-102 до 2-103 Бк.
Изготовитель
Компания «Canberra Industries Inc.», США 800 Research Parkway, Meriden, CT 06450, U.S.A.Заявитель
ЗАО «Канберра Паккард Трейдинг Корпорейшн», Россия, 117997, г.Москва, ул. Миклухо-Маклая, д.16/10 Тел.: (499) 724-85-77, (499) 724-86-11
Радиометры iCAM осуществляют непрерывные одновременные измерения активности альфа- и бета- активных аэрозолей в воздухе в реальном времени с компенсацией фонового альфа- и бета- излучения радона и торона.
В приборе реализована многоканальная спектрометрия альфа-излучения, отдельная дискриминация бета-излучения, статическая или динамическая компенсация фонового гамма-излучения, высокая эффективность регистрации низкоэнергетического бета-излучения.
Радиометры iCAM выпускаются в нескольких модификациях:
-модификация радиометра iCAM/S обеспечивает статическую компенсацию постоянного фона гамма-излучения при измерении бета-активности;
-модификация радиометра iCAM/D-обеспечивает динамическую компенсацию изменяющегося фона гамма-излучения при измерении бета-активности (для этого используется второй детектор);
-модификация радиометра iCAM/S/G или iCAM/D/G-обеспечивает возможность мониторинга мощности дозы гамма-излучения за счет наличия внешнего детектора гамма-излучения G64.
Предусмотрены две конфигурации фильтра:
- неподвижный фильтр- стандартная комплектация со съемным фильтром, установленном на картридже ;
-подвижный ленточный фильтр ( iCAM / МF) , в качестве фильтра используется лента в рулоне.
Радиометры iCAM имеют многоуровневую систему сигнализации о превышении пороговой активности альфа-, бета- и, если необходимо, гамма-излучения. Сигнализация о превышении порога осуществляется локально, за счет визуальных и звуковых сигнализаторов, дистанционно, за счет реле, и централизованно, за счет подключения к соответствующей сети мониторинга. Все срабатывания сигнализации заносятся в архив.
Радиометр iCAM состоит из измерительного, насосного и светового блоков, смонтированных в стальном корпусе, обеспечивающем защиту от климатических воздействий по классу IP42, а также подавление электромагнитных помех.
С помощью насосного блока воздух прокачивается через рабочую камеру измерительного блока прибора, при этом происходит осаждение радионуклидов, имеющихся в воздухе, на съемный аэрозольный фильтр, закрепленный в картридже. Прибор обеспечивает непосредственное электронное измерение расхода воздуха с сигнализацией о пониженном или повышенном расходе.
Для регистрации альфа- и бета- излучения радионуклидов, осажденных на фильтр, в камере измерительного блока расположен пассивированный ионно-имплантированный планарный кремниевый детектор PIPS компании Canberra.
Блоки вторичной электроники для обработки зарядовых сигналов с предусилителя детектора, электронное устройство для измерения количества воздуха, прокачиваемого через аэрозольный фильтр, также находятся в измерительном блоке. Расчеты активности на аэро-
Лист № 2 Всего листов 6 зольном фильтре, объемной активности воздуха, сравнение полученных данных с пороговыми значениями производятся процессором измерительного блока.
Результаты измерений выводятся на жидкокристаллический дисплей, обеспечивающий отображение всей информации, и вместе с кнопками, расположенными на передней панели прибора, образующих интерфейс пользователя. Интерфейс позволяет выводить данные в различных форматах, отображать альфа-спектр в реальном времени, выполнять различные функции управления и контроля, включая просмотр информации о приборе, рабочих параметров, уровней настройки порогов сигнализации, проверку калибровки, просмотр архива и др.. Имеется также возможность вывода результатов по каналам связи RS-232 или RS-485 на компьютер или систему радиометрического контроля предприятия.
Для измерения уровня внешнего гамма-излучения прибор может быть снабжен дополнительным гамма-детектором G64, при этом измеряемая мощность амбиентной дозы сравнивается с установленными пользователем порогами.
Радиометры iCAM обеспечивают визуальную и звуковую индикацию превышения порогов по активности включением красного проблескового маячка в световом блоке и двухтонального звукового сигнала.
Радиометры iCAM поставляются со встроенной батареей резервного питания, обеспечивающей работу прибора в течение 30 мин. в случае отключения электропитания.
В комплект поставки Радиометров объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM входят составные части и эксплуатационная документация, указанные в таблице 3.
Таблица3
№ п/п |
Наименование |
Обозначение |
Кол- во |
Примечание |
1 |
Радиометр iCAM со статической компенсацией фона гамма-излучения и неподвижным фильтром |
ICAM/S |
1 * |
Модификация выбирается Заказчиком |
2 |
Радиометр iCAM с динамической компенсацией фона гамма-излучения и неподвижным фильтром |
ICAM/D |
1* |
Модификация выбирается Заказчиком |
3 |
Радиометр iCAM с динамической компенсацией фона гамма-излучения и ленточным фильтром |
ICAM/MF |
1 * |
Модификация выбирается Заказчиком |
4 |
Дополнительный детектор G64 для измерения гамма-излучения |
ICAM/G |
1 |
Необходимость поставки определяется при заказе- |
5 |
Насос Nitto-Kohki VP0940 с глушителем |
ICAM/N240 |
1 |
Модель и необходимость поставки определяется Заказчиком |
6 |
Насос Rietschele VTE6-240 с глуши телем |
ICAM/R6240 |
1 | |
7 |
Клапан регулировки расхода воздуха |
ICAM/FR |
1 |
Необходимость поставки определяется при заказе |
8 |
Подставка, укомплектованная вентилем регулировки расхода и необходимыми кабелями (без насоса) |
ICAM/3240 |
1 |
Необходимость поставки определяется при заказе |
9 |
Тележка, укомплектованная вентилем регулировки расхода и необходимыми кабелями (без насоса) |
ICAM/r240 |
1 |
Необходимость поставки определяется при заказе |
10 |
Стекловолоконный фильтр в картридже |
ICAM/FC |
Количество определяется Заказчиком | |
11 |
Фильтр Fluoropore в картридже |
ICAM/FCF |
Количество определяется Заказчиком | |
12 |
Ленточный фильтр Fluoropore в рулоне |
ICAM/ROLL |
Количество определяется Заказчиком | |
13 |
Диск с программой конфигурирования и вывода отчетов |
iConfig |
1 |
Необходимость поставки определяется при заказе |
14 |
Руководство по эксплуатации «Радиометр объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM» |
CPR315MN005 |
1 | |
15 |
«Радиометр объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM» Методика поверки |
МП 2101-006-2011 |
1 |
Основные метрологические и технические характеристики радиометров объемной активности альфа-, бета-излучающих радионуклидов в воздухе iCAM приведены в таблице 2.
Таблица 2
№ П/П |
Наименование параметра |
Значение |
1 |
Диапазон регистрируемых энергий бета-излучающих радионуклидов, МэВ |
0,1 - 2,28 |
2 |
Диапазон регистрируемых энергий альфа-излучающих радионуклидов, МэВ |
4,5 - 5,7 |
3 |
Фон радиометра, с-1 |
не более 0,3 |
4 |
Эффективность регистрации бета-излучения для твердых источников из 90Sr+90Y типа 1СО, с’1-Бк’1 |
не менее 0,22 |
5 |
Эффективность регистрации альфа-излучения для твердых источников из 239Pu типа 1П9, с'1-Бк'1 |
не менее 0,22 |
6 |
Эффективность регистрации бета-излучения для источников из 90Sr+90Y на аэрозольных фильтрах диаметром 25 мм типа ICAM/FC, с'1-Бк'1 |
не менее 0,22 |
7 |
Эффективность регистрации альфа-излучения для источников из 241Am на аэрозольных фильтрах диаметром 25 мм типа ICAM/FC, с'1-Бк'1 |
не менее 0,15 |
8 |
Диапазон скорости прокачки воздуха, л/мин |
15-60 |
9 |
Предел относительной погрешности определения объемной активности альфа - излучающих радионуклидов, % |
±30 |
10 |
Предел относительной погрешности определения объемной активности бета - излучающих радионуклидов, % |
±30 |
11 |
Диапазон измеряемой объемной активности бета-излучающих радионуклидов, Бк/м3 |
2-10-1 - 107 |
12 |
Диапазон измеряемой объемной активности альфа-излучающих радионуклидов, Бк/м3 |
10-2 - 106 |
13 |
Время установления рабочего режима прибора, мин. |
не более 10 |
14 |
Габаритные размеры, мм ширина |
245 |
высота( с красно-зеленым маячком) |
535 | |
длина |
170 | |
15 |
Масса, кг - без насоса со стандартным неподвижным фильтром, |
12 |
- насос Nitto VP0940 |
7 | |
16 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 5 до 40 |
- атмосферное давление, кПа |
86 - 106,7 | |
- относительная влажность воздуха, % |
30 - 85 | |
17 |
Напряжение питания переменного тока, В |
(100-230)±10% |
18 |
Потребляемая мощность , ВА - радиометр iCAM без насоса, |
43 |
- насос NittoVP0940 |
245 |
