47682-11 Мультиметры
(MC330)
Назначение средства измерений:
Мультиметры MC330 (далее - мультиметры) предназначены для измерений, анализа и мониторинга характеристик напряжения и силы электрического тока, электрической мощности, электрической энергии и показателей качества электрической энергии в однофазных и трехфазных (трехпроводных, четырехпроводных) сетях переменного тока номинальной частотой 50 или 60 Гц с возможностью формирования и передачи информационных и управляющих электрических сигналов.
Внешний вид.
Мультиметры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.09.2016
Номер записи - 136598
ID в реестре СИ - 358998
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ЦДУ-01, нет данных , MC330, APPA 502,
Производитель
Изготовитель - Фирма "Iskra MIS, d.d."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 82
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 3059 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Мультиметры (MC330)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Iskra MIS, d.d."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30292-05 01.12.2010 |
Счетчики электроэнергии, WS Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
16 лет | |
|
30293-05 01.12.2010 |
Преобразователи программируемые многофункциональные, MI 400 Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
5 лет | |
|
30363-05 01.12.2010 |
Синхроноскопы, SQ Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
5 лет | |
|
30409-05 01.12.2010 |
Измерители многофункциональные, MI 7100 Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
5 лет | |
|
40358-09 01.05.2014 |
Комплексы измерительные, MC600 Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
ОТ |
5 лет |
|
40359-09 01.05.2014 |
Комплексы измерительные, MC700 Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
ОТ |
5 лет |
|
40360-09 01.05.2014 |
Преобразователи измерительные многофункциональные, MT500 Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
ОТ |
5 лет |
|
47682-11 06.09.2016 |
Мультиметры, MC330 Фирма "Iskra MIS, d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Мультиметры (MC330)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 56 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МИНУДОБРЕНИЯ" (RA.RU.311730) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Мультиметры (MC330)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Брянский ЦСМ Брянская область |
3432 | 3729 |
|
ФБУ Брянский ЦСМ Брянская область |
3695 | 3729 |
|
ФБУ Брянский ЦСМ Брянская область |
4060 | 3729 |
Программное обеспечение
Идентификационные данные по программному обеспечению (ПО) приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
|
Встроенное |
Микропрограмма |
1.16 |
e1a3d5873ee384d8a8fd c1c5761bb17a |
Md5 |
|
Внешнее |
«MiQen» |
1.00.0009 |
a3bbc5f7ad117e713ccb 821aa44f351 |
Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.
Мультиметры имеют встроенное и внешнее программное обеспечение.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность прибора незначителен, так как определяется погрешностью дискретизации (погрешностью аналогово-цифрового преобразователя), являющейся ничтожно малой по сравнению с погрешностью прибора.
Внешнее ПО (программа «MiQen»), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих, архивных, измеренных и вычисленных), их систематизации, выполнения настроек, контроля и коррекции исходных данных.
Внешнее ПО (программа «MiQen»), не является метрологически значимым, поскольку обеспечивает только отображение данных без какой-либо математической обработки или преобразования.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус мультиметров в виде наклейки.
лист № 5 всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мультиметрам MC330-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ Р 8.655-2009 «Средства измерений показателей качества электрической энергии. Общие технические требования».
-
3. ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки».
-
4. ГОСТ Р 51317.4.30-2008 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
-
5. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
-
6. ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
-
7. ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
-
8. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
-
9. Техническая документация фирмы Iskra MIS d.d., Словения.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки».
Перечень средств поверки приведен в таблице 4.
Таблица 4 - Средства поверки
|
Наименование, обозначение |
Тип |
Метрологические характеристики |
|
Калибратор электрической мощности |
Fluke 6100A |
Диапазон воспроизведения напряжения переменного тока от 5 до 800 В, относительная погрешность ±0,03 % |
|
Диапазон воспроизведения переменного тока от 0 до 10 А, относительная погрешность ±0,03 % | ||
|
Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ±0,003 Гц | ||
|
Диапазон воспроизведения коэффициентов искажения синусоидальности кривой напряжения KU от 1 до 30 %, относительная погрешность ±1 % | ||
|
Диапазон воспроизведения коэффициента искажения синусоидальности кривой тока от 0,3 до 60 %, относительная погрешность 0,01 % | ||
|
Диапазон воспроизведения угла фазового сдвига между фазными напряжениями основной частоты (первой гармоники) от минус 180 до плюс 180°, абсолютная погрешность 0,02° | ||
|
Диапазон воспроизведения угла фазового сдвига между напряжением и током основной частоты (первой гармоники) одной фазы от минус 180 до плюс 180°, абсолютная погрешность 0,015° |
Изготовитель
Iskra MIS d.d.
Ljubljanska c. 24a, SI-4000 Kranj, Slovenia
Tel.: +386 4 237 21 12, Fax: +386 4 237 21 29
Заявитель
ЗАО «СЖС Восток Лимитед»
Адрес: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55
Испытательный центр
:Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. Москва
Принцип работы мультиметров заключается в измерении мгновенных значений входных аналоговых сигналов, преобразовании результатов измерений в цифровую форму с помощью аналогово-цифрового преобразователя, дальнейшей его обработке и передаче данных через интерфейсы. Мультиметры предназначены для трансформаторного включения в цепь тока и непосредственного или трансформаторного - в цепь напряжения, имеют четыре измерительных входа напряжения и три измерительных входа тока.
Обработка результатов измерений и управление всеми процессами осуществляется встроенным микропроцессором.
Мультиметры выполнены в виде моноблока в диэлектрическом корпусе. На боковых стенках корпуса установлены винты, предназначенные для крепления мультиметров в шкафах и щитках низковольтной аппаратуры. На передней панели мультиметра расположен графический жидкокристаллический дисплей с подсветкой, навигационные клавиши для настройки прибора и два светодиодных индикатора для сигнализации о правильном подключении при измерениях и для подачи сигнала угрозы.
На задней панели расположены измерительные входы, выходные разъемы, разъемы интерфейсов RS232 или RS485 для подключения к протоколу передачи данных MODBUS, разъемы кабеля сетевого питания.
Мультиметры имеют функцию измерения внутренней температуры прибора для обеспечения защиты от перегрева.
Для защиты от несанкционированного доступа нанесены наклейки, захватывающие боковую стенку и заднюю крышку корпуса приборов. При снятии или повреждении наклеек остается несмываемый след.

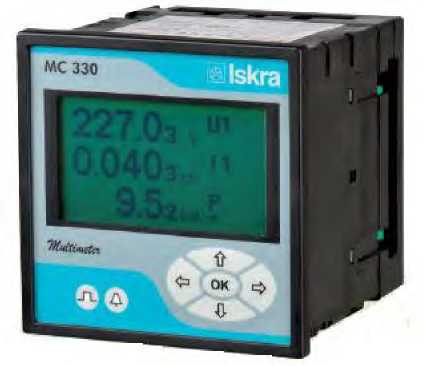

Фото общего вида мультиметров
