Номер по Госреестру СИ: 47676-11
47676-11 Анализаторы карбонатов в горных породах
(AC-280)
Назначение средства измерений:
Анализаторы карбонатов в горных породах АС-280 (далее анализаторы АС-280) предназначены для измерений массовой доли карбонатов кальция и магния (кальцита и доломита) при исследовании керна горных пород в лабораторных условиях.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.09.2016
Номер записи - 136590
ID в реестре СИ - 358990
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Coretest Systems Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы карбонатов в горных породах (AC-280)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Coretest Systems Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19459-00 |
Анализатор газовой проницаемости горных пород, Vermount 05001 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19460-00 |
Анализатор газовой проницаемости горных пород, OPP-610 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19461-00 |
Гелиевый порозиметр, PH 1-22-200A Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19462-00 |
Гелиевый порозиметр, PH 1-220 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19463-00 |
Система измерения удельного электрического сопротивления во внешних условиях, AERS-702 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29961-05 01.10.2010 |
Анализаторы пористости и газопроницаемости горных пород, OPP-610, AP-608 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29962-05 01.10.2010 |
Порозиметры гелиевые, PHI-220 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
30007-05 01.10.2010 |
Анализаторы карбонатов в горных породах, AC-280 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
30008-05 01.10.2010 |
Анализаторы удельного электрического сопротивления керна, AERS-702 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
45225-10 01.08.2015 |
Порозиметры гелиевые, PHI-220 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45259-10 01.08.2015 |
Анализаторы пористости и газопроницаемости горных пород, OPP-610, AP-608 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47113-11 05.07.2016 |
Анализаторы удельного электрического сопротивления керна горных пород, AERS-702 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47114-11 05.07.2016 |
Анализаторы удельного электрического сопротивления керна горных пород в условиях горного давления, OEP-705 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47676-11 05.09.2016 |
Анализаторы карбонатов в горных породах, AC-280 Фирма "Coretest Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Анализаторы карбонатов в горных породах (AC-280)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы карбонатов в горных породах (AC-280)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
|
Наименование программного обеспечения (ПО) |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер программного обеспечения) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
AC Automated Calcimeter |
1.25 |
3425A1F1AE0E 73BD12BC600C 2C850F12 |
MD5Hasher.exe | |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на нижнюю панель анализатора АС-280 в виде наклейки, а также на титульный лист «Руководства по эксплуатации» печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений входит в состав «Руководства по эксплуатации. Анализаторы карбонатов в горных породах АС-280».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору карбонатов в горных породах АС-280
Техническая документация изготовителя «Goretest Systems. Inc.», США.
Поверка
Поверкаосуществляется по документу «ГСИ. Анализаторы карбонатов в горных породах АС-280. Методика поверки» МП 109-223-2010, утвержденному ФГУП «УНИИМ» в 2011 году. Эталоны, применяемые при поверке:
-
- государственный стандартный образец состава доломита ГСО 7222-96,
-
- государственный стандартный образец состава известняка ГСО 8845-2006,
-
- весы аналитические высокого (2-го) класса точности по ГОСТ Р 53228 с пределами допускаемой абсолютной погрешности не более ± 0,2 мг и наибольшим пределом взвешивания 200 г.
Изготовитель
«Coretest Systems. Inc.», США, 400 Woodview Ave., Morgan Hill, CA 95037 USA., tel. (408) 778-3771, fax (408) 779-9418
Заявитель
ООО «Неолаб»
Адрес: 119034, г. Москва, 1-й Обыденский пер., 10, офис 2, тел. (495) 626-30-76, факс (495) 626-45-14, e-mail: sales@neolablic.ru.
Испытательный центр
ГЦИ СИ ФГУП «УНИИМ»
Адрес: 620000, Россия, г. Екатеринбург, ул. Красноармейская, 4. тел. (343) 350-26-18. факс (343) 350-20-39, e-mail: uniim@uniim.ru
Принцип действия анализатора АС-280 основан на автоматическом измерении давления и объема углекислого газа (СО2), выделившегося в результате химической реакции между образцом и 10 % раствором хлороводородной кислоты (HCl). Соотношение между давлением и объемом СО2 при постоянной температуре является константой ячейки, в которой проходит реакция. Градуировку анализатора проводят по стандартным образцам. Полученные градуировочные константы хранятся в памяти компьютера.
Конструктивно анализатор АС-280 выполнен в виде настольного прибора. Анализатор АС-280 состоит из: вращающегося столика, в котором имеется 20 гнезд для измерительных ячеек; механизма поворота; системы измерений давления и контроля герметичности; электронного усилителя-преобразователя. Ячейки (камеры) для анализируемых образцов состоят из двух частей: верхнего блока для кислоты и нижнего стакана для исследуемого образца. Собранную ячейку устанавливают в гнездо столика. Анализатор с помощью интерфейса соединяется с ПЭВМ. Работой всего анализатора управляет персональный компьютер. По мере заполнения гнезд в компьютер вводят информацию: масса пробы, объем кислоты, индивидуальную информацию (номер керна, глубина и др.) Измерения выполняются автоматически. Экспериментальные данные сохраняются в памяти компьютера. Фотография общего вида приведена на рисунке1, схема пломбировки от несанкционированного доступа показана на рисунке 2.
|
№ п/п |
Наименование |
Номер (шифр) документа |
Количество, шт. |
|
1 |
2 |
3 |
4 |
|
1 |
Вращающийся столик с механизмом карусели |
- |
1 |
|
2 |
Ячейки (камеры) измерительные |
- |
20 |
|
1 |
2 |
3 |
4 |
|
3 |
«Руководство по эксплуатации» на русском языке |
- |
1 |
|
4 |
Методика поверки |
МП 109-223-2010 |
1 |
|
5 |
Персональный компьютер с управляющей программой (тип компьютера согласуется с покупателем) |
- |
1 |
|
№ п/п |
Наименование характеристики |
Значение характеристики |
|
1 |
Диапазон измерений массовой доли карбонатов кальция и магния, % |
от 1,5 до 100 |
|
2 |
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений массовой доли карбонатов кальция и магния, %:
|
5 4 |
|
3 |
Пределы допускаемой относительной погрешности измерений массовой доли карбонатов, %:
|
±12 ±10 |
|
4 |
Параметры электрического питания:
|
220 ± 22 50 ± 1 |
|
5 |
Г абаритные размеры, мм, не более |
560 х 460 х 460 |
|
6 |
Масса, кг, не более |
15,0 |
|
7 |
Средний срок службы, лет, не менее |
7 |
|
8 |
Условия эксплуатации анализатора: -диапазон температуры окружающей среды, °С -диапазон атмосферного давления, кПа -диапазон относительной влажности (при 25 °С), % |
от 10 до 40 от 84 до 106,7 от 20 до 70 |

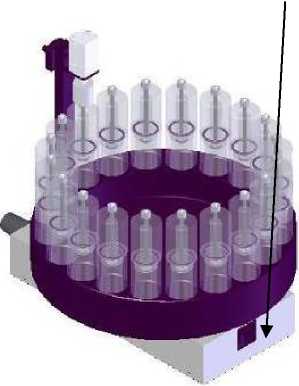

Место для размещения
наклейки
Рисунок 1
Фотография общего

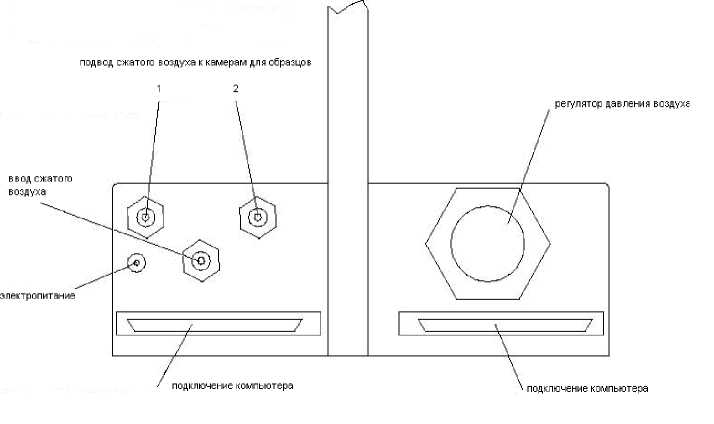

регулятор давления воздухе
электропитание
подключение компьютера
подключение компьютера
ввод сжатого воздуха
подвод сжатого воздуха к камерам для образцов
Рисунок 2 Схема пломбировки от несанкционированного
доступа - 1,2
вида
