Сведения о средстве измерений: 47551-11 Устройства непрерывного контроля показателей качества электроэнергии

Номер по Госреестру СИ: 47551-11
47551-11 Устройства непрерывного контроля показателей качества электроэнергии
(УНКПКЭ)

Назначение средства измерений:
Устройства непрерывного контроля показателей качества электроэнергии (УНКПКЭ) (далее - устройство) предназначены для измерений показателей качества электрической энергии, параметров напряжений, частоты, токов, активной и реактивной мощности, активной и реактивной энергии прямого и обратного направлений в трёхфазных трёхпроводных и четырёхпроводных электрических сетях.

сертификация программного обеспечения

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 06.07.2021
Номер записи - 136436
ID в реестре СИ - 358836
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

УНКПКЭ-4Б, нет данных,

Производитель

Изготовитель - ООО НПП "Энергоприбор"
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Наличие аналогов СИ: Устройства непрерывного контроля показателей качества электроэнергии (УНКПКЭ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО НПП "Энергоприбор"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19044-04
01.12.2009
Измерители показателей качества электрической энергии, Ресурс-UF
ООО НПП "Энергоприбор" (РОССИЯ г.Пенза)
1 год
23884-02
01.12.2007
Ваттметры универсальные, ВУ-01
ООО НПП "Энергоприбор" (РОССИЯ г.Пенза)
1 год
23884-09
01.06.2014
Ваттметры универсальные, ВУ-01
ООО НПП "Энергоприбор" (РОССИЯ г.Пенза)
ОТ
1 год
47551-11
06.07.2021
Устройства непрерывного контроля показателей качества электроэнергии, УНКПКЭ
ООО НПП "Энергоприбор" (РОССИЯ г.Пенза)
ОТ
2 года
48209-11
22.09.2026
Мультиметры трехфазные, Ресурс-МТ
ООО НПП "Энергоприбор" (РОССИЯ г.Пенза)
ОТ
МП
4 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Устройства непрерывного контроля показателей качества электроэнергии (УНКПКЭ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "Научно-производственное предприятие "Энергоприбор"
(RA.RU.311381)
  • УНКПКЭ-4Б
  • 2 0 0 0 0 0 0
    ФБУ «Пензенский ЦСМ»
    (RA.RU.311246)
    РСТ
  • нет данных
  • 1 0 0 0 0 0 0
    ООО "Электрокомплект"
    (1300)
  • нет данных
  • 3 0 0 0 0 0 0

    Стоимость поверки Устройства непрерывного контроля показателей качества электроэнергии (УНКПКЭ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Волгоградский ЦСМ
    Волгоградская область
    15999 15999

    Программное обеспечение

    Характеристики прикладного программного обеспечения (ПО) «Ресурс» приведены в таблице 1.

    ПО «Ресурс» устанавливается на персональный компьютер и предназначено для сбора информации с измерительных блоков, её обработки, хранения и представления пользователю в удобном виде.

    ПО «Ресурс» не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от измерительных блоков, без какой-либо математической обработки или преобразования.

    Таблица 1- Характеристики п

    рограммного обеспечения (ПО)

    Наименование

    ПО

    Идентификационное наименование ПО

    Номер версии (идентификационный номер) ПО

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентифика тора ПО

    «Ресурс»

    ApplicationServer.exe

    2.0.57

    17e7d64b652d2033681f0da

    1b04bee25

    md5

    Admin.exe

    2.0.728

    b211b058f833c5fcfe58d960

    7963ea95

    md5

    DVRClient.exe

    2.0.163

    23bdf9636e829ba23b1e42be

    da2eccc7

    md5

    ET_DCS.exe

    2.4.260

    ad8b2bf511eb82a32ff66e6b

    1c354bca

    md5

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.

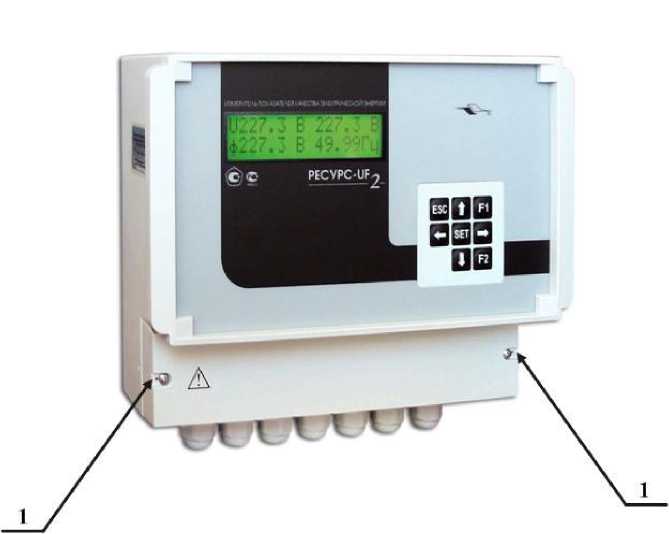

    Рисунок 1 - Внешний вид базового модуля

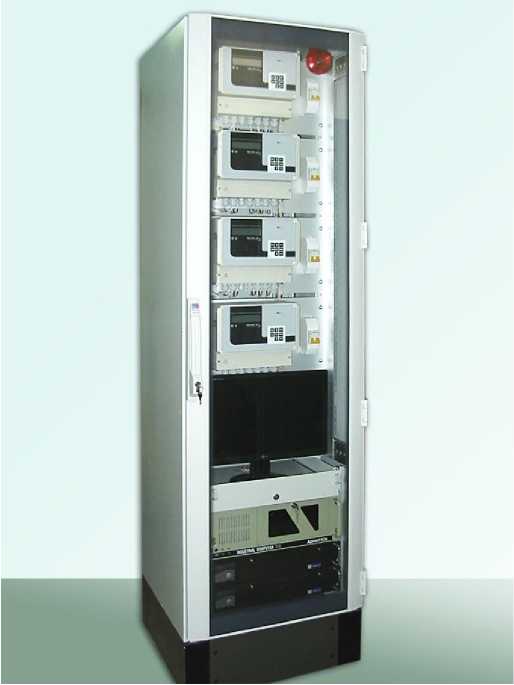

    Рисунок 2 - Внешний вид выносного модуля стоечного варианта исполнения

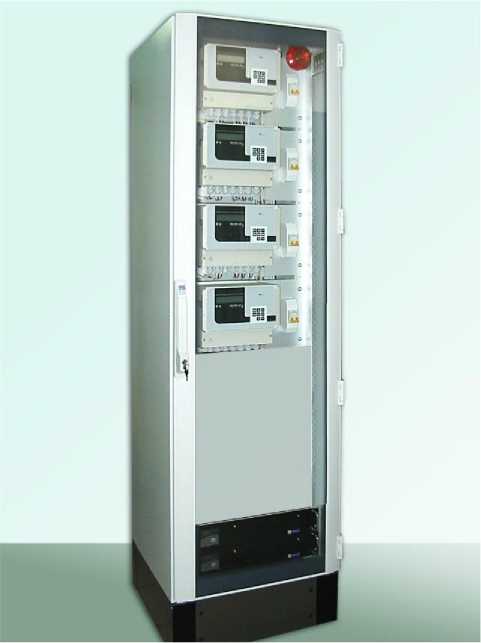

    Рисунок 3 - Схема пломбирования от несанкционированного доступа базового модуля и выносного модуля стоечного варианта исполнения

    (1 - места установки пломб от несанкционированного доступа к измерительным входам устройства)

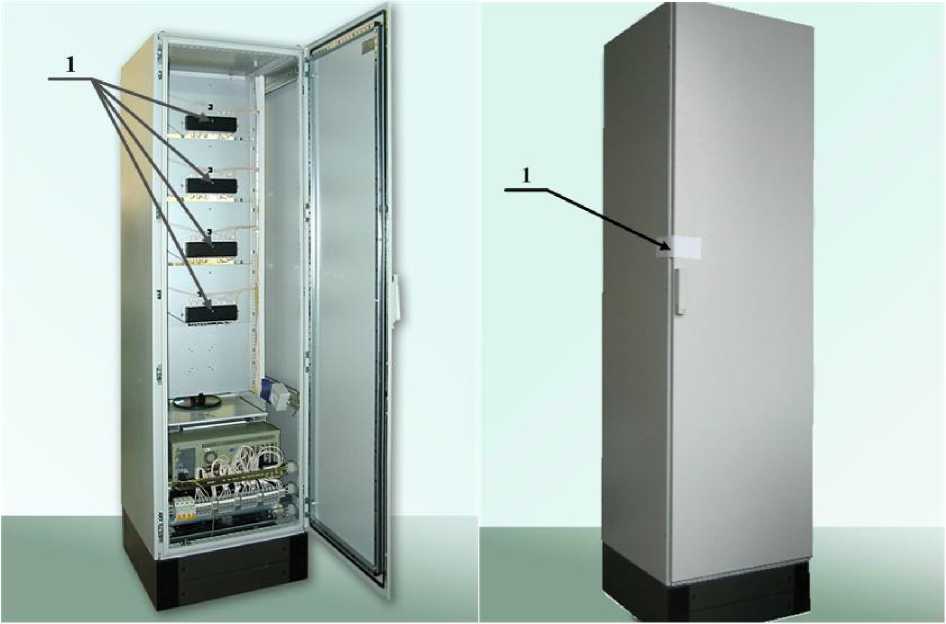

    Рисунок 4 - Внешний вид и схема пломбирования от несанкционированного доступа выносного модуля щитового варианта исполнения

    (1 - места установки пломб от несанкционированного доступа к измерительным входам устройства)


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на табличку устройства методом термопечати или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения приведены в руководстве по эксплуатации. НЛГС. 411724.001 РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к устройствам непрерывного контроля показателей качества электроэнергии (УНКПКЭ)

    • 1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

    • 2. ГОСТ 13109-97 «Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».

    • 3. НЛГС.411724.001 ТУ «Устройство непрерывного контроля показателей качества электроэнергии (УНКПКЭ)». Технические условия.

    Поверка

    Поверка

    осуществляется в соответствии с документом «Устройства непрерывного контроля показателей качества электроэнергии (УНКПКЭ). Методика поверки. НЛГС.411724.001 МП», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 года.

    Основные средства поверки приведены в таблице 4.

    Таблица 4- Основные средства поверки

    Наименование и тип средства поверки

    Требуемые характеристики

    Калибратор переменного тока «Ресурс-К2»

    Диапазон воспроизведения напряжения от 0,01-Uhom до 1,44-Uom при ином равном 220 и 57,7 В, относительная погрешность ± (0,05+0,01-(|Ubom/U4>-1|)) %;

    Диапазон воспроизведения частоты от 45 до 65 Гц, абсолютная погрешность ± 0,005 Гц;

    Диапазон воспроизведения коэффициента n-ой гармонической составляющей напряжения от 0,05 до 30 %, относительная погрешность ±(0,25+0,025-(^K‘u(n)max/Au(n) - 1|)) %;

    Диапазон воспроизведения угла фазового сдвига между фазными напряжениями основной частоты от минус 180° до 180°, абсолютная погрешность ± 0,03°;

    Диапазон воспроизведения силы тока от 0,001-!ном до 1,5-!ном при 1ном равном 5 и 1 A, относительная погрешность ± (0,05 + 0,01<|1ном/1 - 1|)) %;

    Диапазон воспроизведения коэффициента n-ой гармонической составляющей тока от 0,05 до 100 %, относительная погрешность ± (0,2 + 0,008-(|K|(n)maX/Ai(n) - 1|)) %;

    Диапазон воспроизведения угла фазового сдвига между напряжением и током основной частоты от минус 180° до 180°, абсолютная погрешность ± 0,03°.

    Ваттметр-счётчик эталонный трехфазный ЦЭ6802

    Погрешность при измерении активной мощности и активной энергии ± (0,08 - 0,03-cosj)^(0,8 + 0,01/m)   %, где

    Ш = (I'U-COsj)/(IBOMином);

    Погрешность при измерении реактивной мощности и реактивной энергии ±(0,2 - 0,1-cosj) (0,8 + 0,01/шр) %, где шр = (I'U' sinф)/(1ном ином).

    Частотомер электронносчётный

    Ч3-54

    Диапазон измерений интервалов времени от 0,1 мкс до 105 с, погрешность измерения интервалов времени

    T                7

    dt(d0 + такт ), d0 = ±1,5-1О-7 %,

    0    t изм      0

    изм

    Ттакт - период частоты заполнения

    Генератор сигналов низкочастотный прецизионный Г3-122

    Форма импульсов сигнала - прямоугольная. Диапазон частот от 0,001 до 1999999,999 Гц, погрешность ±540'Ун, где f - номинальное значение установленной частоты, Гц

    Наименование и тип средства поверки

    Требуемые характеристики

    Радиочасы РЧ-011/2

    Абсолютная погрешность формирования времени ± 10 мс при устойчивом приёме радиосигнала и ± 100 мс в течение 24 ч при пропадании радиосигнала


    Изготовитель


    Общество с ограниченной ответственностью «Научно-производственное предприятие «Энергоприбор» (ООО «НПП «Энергоприбор»)
    Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3
    Телефон (8412) 55-11-88, Факс (8412) 55-31-29
    E-mail: epribor@entp.ru, http://www.entp.ru

    Испытательный центр


    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
    Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
    Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

    Принцип действия устройства основан на аналого-цифровом преобразовании входных сигналов тока и напряжения, обработке и передаче данных через интерфейсы под управлением встроенного контроллера.

    Устройство состоит из следующих частей:

    • - вычислительный блок;

    • - измерительные блоки;

    • - источников бесперебойного питания.

    Вычислительный блок состоит из промышленного компьютера с установленным системным и прикладным программным обеспечением.

    В вычислительном блоке обеспечивается выполнение следующих функций:

    • - автоматический и/или по запросу оператора сбор данных с измерительных блоков;

    • - коррекция единого времени;

    • - безопасное хранение результатов измерений параметров энергоснабжения по контролируемым фидерам;

    • - представление информации в удобной форме (таблицы, графики) на экране монитора, в печатном виде и в форме электронного документа (файла);

    • - формирование отчетов в соответствии с нормативными документами.

    Измерительный блок выполнен на основе измерителей показателей качества электрической энергии «Ресурс-ЦБ2», выпускаемых по ТУ 4221-009-53718944-05.

    Измерительный блок обеспечивает:

    • - автоматическое выполнение измерений параметров электроэнергетических величин, включая показатели качества электрической энергии, в контролируемых фидерах;

    • - вычисление и обработку измерительной информации;

    • - хранение полученных результатов измерений;

    • - ведение протокола работы измерителей показателей качества электрической энергии;

    • - представление доступа к результатам измерений со стороны вычислительного блока.

    Связь вычислительного блока и измерительных блоков осуществляется на основе цифровых интерфейсов RS-232 и RS-485.

    Источники бесперебойного питания предназначены для обеспечения бесперебойности электропитания базового и выносных модулей устройства во время перерывов в электроснабжении и выполнены на базе источников бесперебойного питания двойного преобразования.

    Вычислительный блок осуществляет коррекцию времени таймеров измерителей показателей качества электрической энергии измерительных блоков при расхождении времени в устройстве более чем на 1 с. Единое время обеспечивается в вычислительном блоке от источников единого астрономического времени: GPS, ГЛОНАСС, Ethernet.

    Устройство имеет модульную конструкцию и состоит из следующих типов модулей:

    - базовый;

    - выносной.

    Базовый модуль состоит из вычислительного блока, источников бесперебойного питания и устройства синхронизации системного времени, размещённых в серверной стойке.

    Измерительные блоки могут размещаться как в базовом модуле (максимальное количество 4 шт.), так и в выносных модулях.

    Выносной модуль имеет два варианта исполнения:

    - стоечный;

    - щитовой.

    Стоечный вариант исполнения предусматривает размещение в стойке четырёх измерительных блоков и источников бесперебойного питания. Количество выносных модулей данного типа - один или два.

    Щитовой вариант исполнения выносного модуля представляет собой измеритель показателей качества электрической энергии «Ресурс-ЦБ2». Количество выносных модулей данного типа может составлять от одного до восьми.


    Комплект поставки приведён в таблице 3. Таблица 3- Комплектность

    Обозначение изделия

    Наименование изделия

    Количество

    НЛГС.411724.001

    Устройство непрерывного контроля показателей качества электроэнергии (УНКПКЭ)

    1 шт.

    НЛГС.411724.001 РЭ

    Устройство непрерывного контроля показателей качества электроэнергии (УНКПКЭ). Руководство по эксплуатации

    1 экз.

    НЛГС.411724.001 ФО

    Устройство непрерывного контроля показателей качества электроэнергии (УНКПКЭ). Формуляр

    1 экз.

    НЛГС.411724.001 МП

    Устройства непрерывного контроля показателей качества электроэнергии (УНКПКЭ). Методика поверки

    1 экз.

    Обозначение изделия

    Наименование изделия

    Количество

    ЭГТХ.422252.009 РЭ

    Измерители показателей качества электрической энергии «Ресурс-ЦБ2». Руководство по эксплуа -тации

    1 экз.

    ЭТ.422252.009 МП

    Измерители показателей качества электрической энергии «Ресурс-1.Т2». Методика поверки

    1 экз.

    643.72879890.00724-01 34 01

    Программное обеспечение «Ресурс». Руководство оператора

    1 экз.


    Номинальное действующее значение измеряемых фазного/междуфазного напряжений UH0M составляет (100/^/3)7100 В и 220/(220-TJ) В.

    Номинальное действующее значение измеряемой силы тока 1ном составляет 1 А и 5 А.

    Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.

    Таблица 2- Диапазоны измерений и пределы допускаемых основных погрешностей

    Измеряемая характеристика

    Диапазон измерений

    Пределы допускаемой основной погрешности:

    - абсолютной D;

    - относительной d, %;

    - приведённой g %

    Примечание

    1

    2

    3

    4

    1 Действующее значение:

    • - напряжения U, В;

    • - напряжения основной частоты U(1) , В;

    • - напряжения прямой последовательности U1, В

    (0,8 - 1,2)-ином

    ± 0,2 (d)

    -

    (0,01 - 0,8)-ином

    ± 0,2 (g)*

    -

    2 Установившееся отклонение напряжения 8Uy, %

    ± 20

    ± 0,2 (Л)

    -

    3 Действующее значение:

    • - напряжения обратной последовательности U2, В;

    • - напряжения нулевой последовательности U0, В

    (0,01 - 1,2)-ином

    ± 0,2 (g)*

    -

    4 Частота f, Гц

    45 - 55

    ± 0,02 (Л)

    -

    5 Отклонение частоты Df, Гц

    ± 5

    ± 0,02 (Л)

    -

    6 Коэффициент искажения синусоидальности напряжения Ки, %

    0,1 - 30

    ± (0,05 + 0,02-Ku) (Л)

    -

    7 Коэффициент n-ой гармонической составляющей напряжения Ku(n), %

    0,05 - 30

    ± (0,03 + 0,02-Ku(n)) (Л)

    2 £ n £ 10

    0,05 - 20

    10 < n £ 20

    0,05 - 10

    20 < n £ 30

    0,05 - 5

    30 < n £ 40

    8 Коэффициент несимметрии напряжений по обратной последовательности K2U, %

    0 - 20

    ± 0,2 (Л)

    -

    9 Коэффициент несимметрии напряжений по нулевой последовательности K0U ,%

    0 - 20

    ± 0,2 (Л)

    -

    10 Длительность провала напряжения Лп, с

    0,01 - 60

    ± 0,01 (Л)

    -

    11 Длительность временного перенапряжения Лпер и, с

    0,01 - 60

    ± 0,01 (Л)

    -

    12 Глубина провала напряжения dUN, %

    10 - 100

    ± 1,0 (Л)

    -

    13 Коэффициент временного перенапряжения Кпер U

    1,1 - 1,4

    ± 0,01 (Л)

    -

    1

    2

    3

    4

    14 Размах изменения напряжения dUt, %

    0,2 - 20

    ± 8 (d)

    -

    15 Кратковременная доза фликера PSt

    0,25 - 10

    ± 5 (d)

    -

    16 Длительная доза фликера

    Pl

    0,25 - 10

    ± 5 (d)

    -

    17 Угол фазового сдвига между фазными напряжениями основной частоты jU, градусы

    ± 180°

    ± 0,1° (D)

    -

    18 Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений j^), градусы

    ± 180°

    ± 1° (D)

    5 % £ Ku(n)

    ± 3° (D)

    1 % £ Ku(n) < 5 %

    ± 10° (D)

    0,2 % £ Ku(n)< 1 %

    19 Действующее значение:

    • - силы тока I, А;

    • - силы тока основной частоты

    I(1) , А;

    • - силы тока нулевой последовательности I0, А;

    • - тока прямой последовательности I1, А;

    • - силы тока обратной последовательности I2, А

    (0,01 - 1,2)-1ном

    ± 0,2 (g)**

    -

    20 Коэффициент искажения синусоидальности кривой тока KI, %

    0,1 - 100

    ± (0,05+0,02-Ki) (D)

    0,5-Лом £ I £ 1,2-Лом

    0,5 - 100

    ± (0,1+0,03-Ki) (D)

    0,1-Лом £ I <0,5-Лом

    21 Коэффициент п-ой (п от 2 до 40) гармонической составляющей тока KI(n), %

    0,05 - 30

    ± (0,03 + 0,02-Ki(n)) (D)

    0,5 Лом £ I <1,2-1ном

    2 £ п £ 10

    0,05 - 20

    0,5- 1ном £ I <1,2 - 1ном

    10 < п £ 20

    0,05 - 10

    0,5-Лом< I <1,2 -Лом

    20 < п £ 40

    0,5 - 30

    ± (0,1 + 0,03Kin) (D)

    0,1 - Лом £ I< 0,5-Лом

    2 £ п £ 10

    0,5 - 20

    0,1 - Лом £ I <0,5-Лом

    10 < п £ 20

    0,5 - 10

    0,1 - Лом £ I < 0,5-Лом

    20 < п £ 40

    22 Угол фазового сдвига между напряжением и током основной частоты одной фазы jui, градусы

    ± 180°

    ± 0,1°(D)

    0,5-Лом £ I £ 1,2 -Лом

    ± 0,3° (D)

    0,1 - Лом £ I < 0,5-Лом

    ± 3° (D)

    0,01 - Лом £ I <0,1 - Лом

    23 Угол фазового сдвига между напряжением и током нулевой последовательности juio, градусы

    ± 180°

    ± 3° (D)

    0,01 -Лом£ Л <1,2 -Лом

    0,01 - ином £U0<1,2 - ином

    1

    2

    3

    4

    24 Угол фазового сдвига между напряжением и током прямой последовательности фин, градусы

    ± 180°

    ± 0,1°(D)

    0,51ном £ I £ 1,2-1ном

    ± 0,3° (D)

    0,1 Люм £ I < 0,5-1ном

    ± 3° (D)

    0,01-!ном< I <0,1‘Лом

    25 Угол фазового сдвига между напряжением и током обратной последовательности jui2, градусы

    ± 180°

    ± 3° (D)

    0,01-1ном< Л <1,2-1ном

    0,01-иНом<и2<1,2-иНом

    26 Угол фазового сдвига между л-ми гармоническими составляющими напряжения и тока одной фазы фстдо , градусы

    ± 180°

    ± 3° (D)

    0,51ном £ I £ 1,2-1ном

    5 % £ Кл)

    5 % £ Ки(л)

    ± 5° (D)

    0,5 Люм £ I £ 1,2ом

    1 % £ КАл) < 5 %

    1 % £ Ки(л) < 5 %

    ± 15° (D)

    0,5-Лом £ I £ 1,2 Лом

    0,2 % £ Kw <1 %

    0,2 % £ Ки(л) < 1 %

    ± 5° (D)

    0,1 Лом £ I < 0,5-Лом

    5 % £ Ki()

    5 % £ Ки(л)

    ± 15° (D)

    0,1 Лом £ I < 0,5-Лом

    1 % £ КАл) < 5 %

    1 % £ Ки(л) < 5 %

    27 Активная мощность P, Вт:

    а) активная мощность по каждой фазе

    б) активная мощность по трём фазам

    (0,05 -

    1,8)* ином*1ном

    ± 0,2 (g)***

    0,01 !ном£ I <1,2 Лом

    0,25 £ | cosj | £ 1

    28 Реактивная мощность

    Q, вар:

    а) реактивная мощность по каждой фазе

    б) реактивная мощность по трём фазам

    (0,05 -

    1,8)* ином*1ном

    ± 0,5 (g)***

    0,01 £ m < 1,2 m   иЙПф)/(Лом ином)

    29 Полная мощность S, В А:

    а) полная мощность по каждой фазе

    б) полная мощность по трём фазам

    (0,05 -

    1,8)* ином*1ном

    ± 0,5 (g)***

    0,01 !ном£ I <1,2 Лом

    30 Активная энергия WA, Вт-ч

    -

    ± 0,2 (g)***

    0,01 !ном £ I <1,2 Лом

    0,25 £ | cosj | £ 1

    31 Реактивная энергия Wp, вар^ч

    -

    ± 0,5 (g)***

    0,01 £ m < 1,2

    32 Интервал времени (ход часов реального времени), с/сут

    -

    ± 5

    -

    * Относительно номинального значения напряжения ином.

    ** Относительно номинального значения силы тока 1ном.

    *** Относительно номинальной полной мощности S,,,,,, = ином^1ном

    Примечание: Пределы допускаемой дополнительной температурной погрешности устройства при измерении характеристик 19, 27 - 32 таблицы 1 составляют 1/3 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды по отношению к нормальным условиям.

    Общие технические характеристики устройств:

    • 1) Электропитание устройства осуществляется от сети переменного тока частотой (50 ± 5) Гц напряжением (220 ± 22) В.

    • 2) Предельное значение коэффициента искажения синусоидальности напряжения электропитания 20 %.

    • 3)  Мощность, потребляемая устройством по цепи электропитания, не более 500 В-А.

    • 4)  Габаритные размеры (длина х ширина х высота):

    • - базового модуля и выносного модуля стоечного варианта исполнения (600 х 600 х 2200) мм;

    • - выносного модуля щитового варианта исполнения (280 х 245 х 130) мм.

    • 5)  Масса устройства:

    • - базового модуля и выносного модуля стоечного варианта исполнения не более 250 кг;

    • - выносного модуля щитового варианта исполнения не более 4 кг.

    • 6)  Нормальные условия применения:

    • - температура окружающего воздуха (20 ± 5) °С;

    • - относительная влажность воздуха от 30 % до 80 %;

    • - атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).

    • 7)  Рабочие условия применения:

    • - температура окружающего воздуха для измерительного блока от минус 20 до плюс 55 °С; для вычислительного блока от плюс 5 до плюс 40 °С;

    • - относительная влажность воздуха не более 90 % при плюс 30 °С;

    • - атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).

    • 8)  Режим работы непрерывный, без ограничения длительности.

    • 9)  Число одновременно контролируемых фидеров не превышает восьми.

    • 10) Среднее время восстановления работоспособного состояния не более 8 ч.

    • 11) Средняя наработка на отказ не менее 35000 ч.

    • 12) Средний срок службы не менее 10 лет.
