Номер по Госреестру СИ: 47484-11
47484-11 Весы электронные
(SMS 40-2P)
Назначение средства измерений:
Весы электронные SMS 40-2P (далее - весы) предназначены для взвешивания стального проката, транспортируемого рольгангом прокатного стана.

Внешний вид.

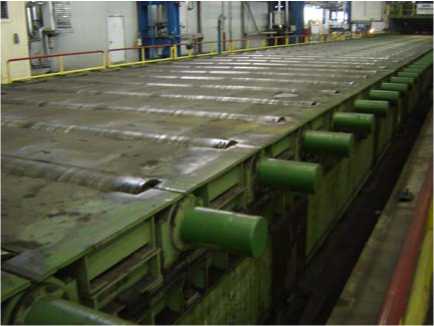

Весы электронные
Рисунок № 1

Внешний вид.
Весы электронные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) весоизмерительного прибора - встроенное, загружается при изготовлении весоизмерительного прибора фирмой-изготовителем. ПО предназначено для обработки сигналов весоизмерительных датчиков и отображения результата измерения массы. В процессе эксплуатации изменение ПО невозможно. Для защиты от несанкционированного изменения настроек и калибровочных характеристик весоизмерительного прибора на плате контроллера, расположенной внутри корпуса прибора, имеются блокировочные контакты, при размыкании которых изменение настроек и характеристик прибора невозможно. Доступ внутрь корпуса прибора невозможен без повреждения мастичной пломбы, которой пломбируется один из винтов на лицевой панели.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО весоизмерительного прибора PR 5610 |
ProController 03.00.01 |
Rev 2007-11-20 11-58-43 |
97E05473 |
контрольная сумма (CRC) |
Уровень защиты ПО весоизмерительного прибора PR 5610 от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации производителя, ПО весоизмерительного прибора PR 5610 не оказывает влияния на метрологические характеристики весов SMS 40-2P.
Знак утверждения типа
Знак утверждения типананосится способом наклейки на табличку, закрепленную на грузоприемной платформе весов, а также типографским способом на титульные листы Паспорта и Руководства по эксплуатации в их верхней части слева.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений входит в состав документа ММК.000.002-2010 «Весы электронные SMS 40-2P. Руководство по эксплуатации», входящего в комплект поставки.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным SMS 40-2P-
1 ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
-
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3 Техническая документация «SMS Siemag AG», Германия.
Изготовитель
«SMS Siemag AG» («СМС Зимаг Акциенгезельшафт»), Германия.Адрес: Wiesenstraee 30, 57271 Hilhehbach-Dahlbruch.
Тел.: +49 (0) 2733 29-0
Факс: +49 (0) 2733 29-2852
http: //www.sms-siemag.com
Испытательный центр
Государственный центр испытаний средств измеренийФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Г осударственном реестре средств измерений под № 30005-06.
Принцип действия весов заключается в преобразовании нагрузки в электрический сигнал с помощью весоизмерительных тензорезисторных датчиков (далее - датчик), с последующей его обработкой в цифровой вид прибором весоизмерительным и выводом информации на табло индикации прибора.
Весы состоят из грузоприемного устройства, включающего двухсекционную грузоприемную платформу, установленную на восьми датчиках, весоизмерительного прибора, распределительной коробки и кабелей линий связи датчиков с весоизмерительным прибором. Внешний вид весов приведен на рисунке 1.

Место для
нанесения поверительного клейма
Грузоприемное устройство
Рисунок 1 - Внешний вид весов
Мастичная пломба

Весоизмерительный прибор
Грузоприемная платформа выполнена в виде двух цельносварных секций прямоугольной формы. В верхние части секций вмонтированы элементы рольганга, транспортирующего листы стального проката. Секции грузоприемной платформы опираются на весоизмерительные датчики через вмонтированные в конструкцию секции узлы встройки, при помощи которых нагрузка от взвешиваемого груза передается весоизмерительным датчикам.
Весоизмерительные тензорезисторные датчики модели PR6221 (далее - датчики) производства «Sartorius Hamburg GmbH», Германия, (внесены в Госреестр СИ, рег. № 31681-06) предназначены для преобразования статической и медленно меняющейся нагрузки в электрический сигнал.
Весоизмерительный прибор модели PR 5610 (далее - прибор) производства «Sartorius Hamburg GmbH», Германия, (внесен в Госреестр СИ, рег. № 31686-06) предназначен для измерения и преобразования аналоговых выходных сигналов тензорезисторных датчиков, отображения измерительной информации на встроенном цифровом табло и передачи этой информации внешнему электронному оборудованию.
Наименование |
Обозначение (шифр) |
Кол-во, шт. |
1 Грузоприемное устройство в составе: |
1 | |
- грузоприемная платформа |
1 | |
- датчик весоизмерительный тензорезисторный |
PR6221/20t C4 |
8 |
2 Прибор весоизмерительный |
PR 5610 |
1 |
3 Комплект соединительных кабелей |
1 | |
4 Эксплуатационная документация в составе: - паспорт |
ММК.000.002-2010 ПС |
1 |
- руководство по эксплуатации |
ММК.000.002-2010 РЭ |
1 |
Наименование параметра |
Значение |
Класс точности весов по ГОСТ Р 53228-2008 |
средний (III) |
Цена поверочного деления (е) и дискретность отсчета (d), кг |
10 |
Наибольший предел взвешивания (Max), кг |
40000 |
Наименьший предел взвешивания (Min), кг |
200 |
Пределы допускаемой абсолютной погрешности при поверке (первичной, периодической, внеочередной и т.д.), кг, при нагрузках:
|
±0,5е = ±5 ±1,0е = ±10 ±1,5е = ±15 |
Пределы допускаемой абсолютной погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке. | |
Пределы допускаемой погрешности устройства установки на нуль, кг |
±2,5 |
Время прогрева весов, ч, не более |
2 |
Наименование параметра |
Значение |
Предел реагирования весов, кг |
14 |
Длительность единичного цикла взвешивания, с, не более |
10 |
Время непрерывной работы весов, ч, не менее |
8 |
Параметры электропитания: | |
- напряжение питания, В |
от 187 до 242 |
- частота питающего напряжения, Гц |
от 49 до 51 |
- потребляемая мощность, В-А, не более |
25 |
Габаритные размеры, мм, не более: | |
- грузоприемной платформы (длина х ширина х высота) |
24000х6800х1450 |
- весоизмерительных датчиков (диаметр х высота) |
90х 119 |
- весоизмерительного прибора (ширина х глубина х высота) |
288х135х144 |
Масса, кг, не более: | |
- грузоприемной платформы |
60000 |
- весоизмерительных датчиков |
4,6 |
- весоизмерительного прибора |
3,5 |
Условия эксплуатации: | |
- диапазон рабочих температур, °С: |
от 5 до 35 |
- относительная влажность воздуха, %, не более |
80 |
