Сведения о средстве измерений: 47436-11 Контроллеры измерительные

Номер по Госреестру СИ: 47436-11
47436-11 Контроллеры измерительные
(SUMMIT 8800)

Назначение средства измерений:
Контроллеры измерительные SUMMIT 8800 (в дальнейшем - контроллеры) предназначены для измерения энергии, объема и расхода газа в нормальных и рабочих условиях и других энергоносителей (нефти, нефтепродуктов, газового конденсата).

сертификация программного обеспечения
Внешний вид. Контроллеры измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Внешний вид. Контроллеры измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры измерительные
Рисунок № 2
Внешний вид. Контроллеры измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры измерительные
Рисунок № 3
Внешний вид. Контроллеры измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Контроллеры измерительные
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 05.08.2016
Номер записи - 136296
ID в реестре СИ - 358696
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Krohne Oil & Gas B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Контроллеры измерительные (SUMMIT 8800)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Krohne Oil & Gas B.V."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
27271-04
01.08.2009
Расходомеры газа ультразвуковые, Flowsic 600 мод. Altosonic IV, TotalSonic 9000
Фирма "Krohne Oil & Gas B.V." (НИДЕРЛАНДЫ )
3 года
30431-05

Система измерений количества и показателей качества нефти, А3501
Фирма "Krohne Oil & Gas B.V." (НИДЕРЛАНДЫ )
1 год
30432-05

Система измерений количества и показателей качества нефти, Z27001
Фирма "Krohne Oil & Gas B.V." (НИДЕРЛАНДЫ )
1 год
36950-08

Система измерений количества нефтепродуктов ГПС "НИЖНЕКАМСК", Нет данных
Фирма "Krohne Oil & Gas B.V." (НИДЕРЛАНДЫ )
ОТ
1 год
39978-08

Система измерений количества и показателей качества нефтепродуктов для морского терминала ПРИМОРСК, Нет данных
Фирма "Krohne Oil & Gas B.V." (НИДЕРЛАНДЫ )
ОТ
1 год
47436-11
05.08.2016
Контроллеры измерительные, SUMMIT 8800
Фирма "Krohne Oil & Gas B.V." (НИДЕРЛАНДЫ )
ОТ
4 года
47582-11

Система измерений количества природного газа для г.Комсомольска-на-Амуре (СИКГ КА), Нет данных
Фирма "Krohne Oil & Gas B.V." (НИДЕРЛАНДЫ )
ОТ
4 года

Кто поверяет Контроллеры измерительные (SUMMIT 8800)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Контроллеры измерительные (SUMMIT 8800)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель контроллера методом трафаретной печати и на первую страницу паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерения

    Сведения о методиках (методах) измерений изложены в разделах 3 и 4 документа «Контроллеры измерительные SUMMIT 8800. Руководство по эксплуатации".


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к контроллерам измерительным SUMMIT 8800

    Техническая документация фирмы изготовителя.

    Поверка

    Поверка

    осуществляется по документу "Контроллеры измерительные SUMMIT 8800. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 31.01.2011 г.

    Основные средства поверки: стенд СКС6 (№ 17567-04 в Госреестре СИ);


    Изготовитель

    Фирма "KROHNE Oil & Gas B.V.", Нидерланды
    Minervum 7441
    4801 LH Breda
    The Netherlands

    Испытательный центр

    Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

    Принцип работы контроллеров измерительных состоит в измерении входных сигналов от измерительных преобразователей. В качестве преобразователей могут быть использованы турбинные, массовые или ультразвуковые счетчики-расходомеры, а также преобразователи расхода переменного перепада давления, использующие сужающие устройства в виде диафрагмы, преобразователи давления и температуры. Имеется возможность подключения преобразователей с цифровым выходным протоколом и HART-протоколом и дополнительные порты связи с устройствами верхнего уровня (USB, ETHERNET, RS-485).

    Контроллер снабжается цветным графическим сенсорным дисплеем, который позволяет отображать и редактировать данные. От несанкционированного изменения данные и программное обеспечение защищены системой паролей с различным уровнем доступа и с помощью аппаратных пломбируемых переключателей.

    Внешний вид. Контроллеры измерительные (SUMMIT 8800), http://oei-analitika.ru

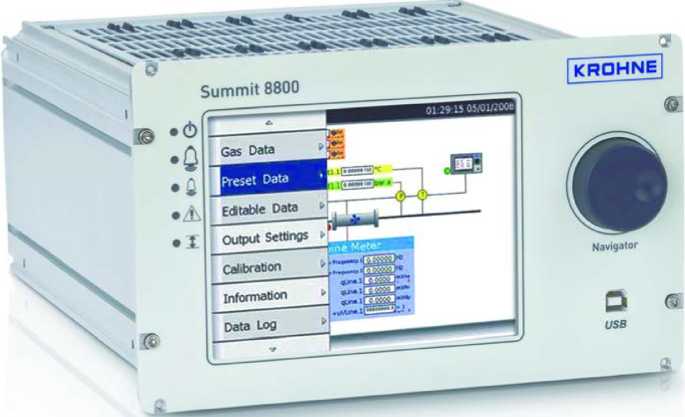

    Рисунок 1 - Внешний вид контроллера (вид спереди).

    Внешний вид. Контроллеры измерительные (SUMMIT 8800), http://oei-analitika.ru

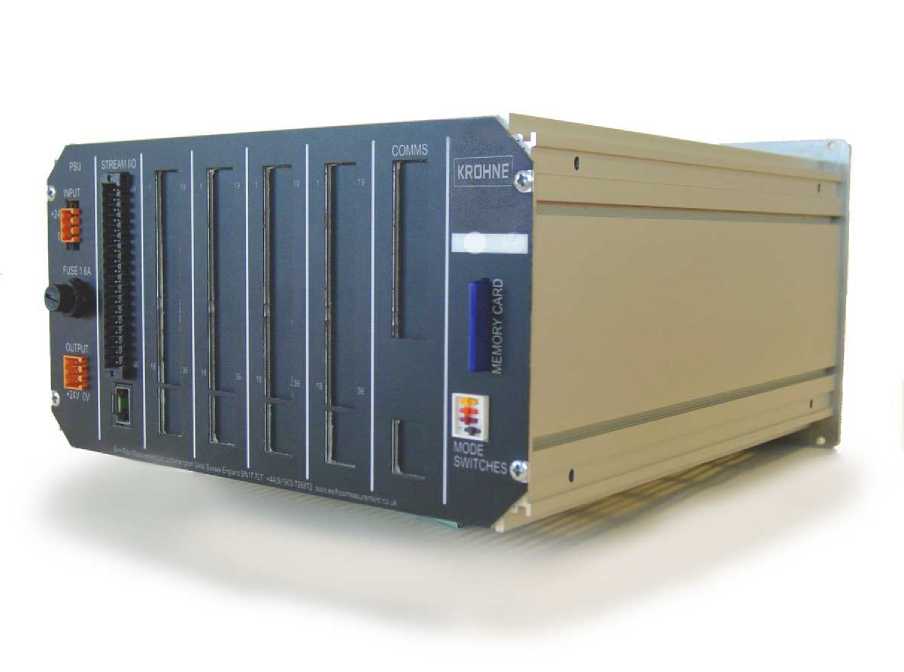

    Рисунок 2 - Внешний вид контроллера (вид сзади)

    Контроллер может использовать в качестве входных величин как величины получаемые от измерительных преобразователей (данные о расходе, давлении, температуре, относительной плотности, составе газа и др.), так и величины задаваемые вручную. Входные величины могут так же передаваться в контроллер периодически от системы более высокого уровня.

    В качестве преобразователей с контроллером измерительным SUMMIT 8800 применяются:

    - преобразователи объемного и массового расхода с выходным сигналом тока

    4-20 мА или протоколом Hart;

    - преобразователи объемного и массового расхода с частотным выходным сигналом, счетчики объема и массы с импульсным выходным сигналом частотой до 10 кГц;

    - преобразователи перепада давления с выходным сигналом тока 4-20 мА или Hart;

    - преобразователи температуры с характеристиками Pt100 с выходным сигналом тока 4-20 мА или протоколом Hart;

    - преобразователи давления с выходным сигналом тока 4-20 мА или протоколом Hart.

    При работе в составе измерительных систем контроллеры обеспечивают:

    - измерение температуры, давления, перепада давления, объемного и массового расходов, объема и массы;

    - вычисление объема газа в стандартных условиях, количества тепловой энергии, тепловой мощности, массового расхода, объема и массы;

    - вычисление теплофизических свойств и коэффициента сжимаемости природного газа.

    Кроме того контроллер обеспечивает:

    - хранение часовых, суточных, ежемесячных, усредненных значений архивов измеренных и вычисленных параметров, а также архива нештатных ситуаций;

    - вывод на принтер и передачу на компьютер верхнего уровня текущих параметров и

    накопленных архивов;

    - ведение календаря, времени суток и учет времени работы;

    - хранение информации и поддержка работы часов реального времени с помощью литиевой батареи в течение более 5 лет;

    - ограничение доступа к считыванию и изменению информации посредством системы паролей и с помощью аппаратных пломбируемых переключателей.

    Глубина часовых и суточных архивов - до 300 суток.

    Сведения о программном обеспечении

    Каждая часть встроенного программного обеспечения снабжается собственной версией. Для каждой части программного обеспечения рассчитывается контрольная сумма. Идентификационные данные программного обеспечения могут быть проконтролированы через встроенный графический дисплей. Данные о версиях программного обеспечения и контрольных суммах представлены в Таблице 1.

    Таблица1 - Идентификационные данные встроенного программного обеспечения.

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии программного обеспечения

    Цифровой идентификатор (контрольная сумма)

    Алгоритм вычисления контрольной суммы.

    ПО основной платы

    -

    1.0.0.0

    2.0.0.0

    8F4FBB6

    D6CECF2

    CRC32

    ПО цифровой платы ввода вывода

    -

    1.0.0.0

    2.0.0.0

    4635E5

    4C29F6

    CRC32

    ПО аналоговой платы ввода/вывода

    -

    1.0.0.0

    2.0.0.0

    4613F8

    4C0DDC

    CRC32

    ПО

    коммуникационной платы

    2.0.0.0

    4AC676

    CRC32

    Доступ к несанкционированной загрузке и обновлению программного обеспечения ограничен аппаратными переключателями. Аппаратные переключатели подлежат пломбированию для предотвращения несанкционированного доступа (см. Рис. 3,4).

    Внешний вид. Контроллеры измерительные (SUMMIT 8800), http://oei-analitika.ru

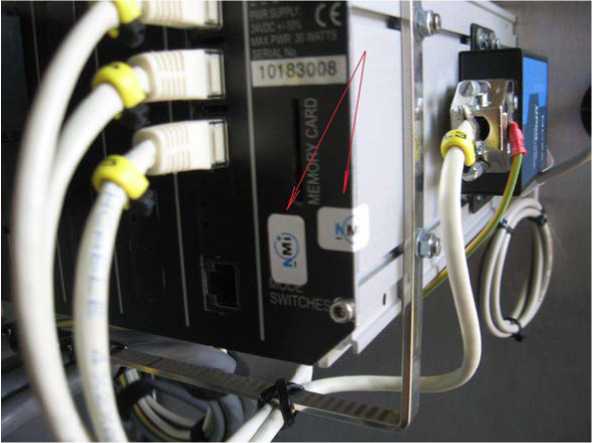

    Рисунок 3 - Пломбирование аппаратных переключателей и крепления задней панели.

    Внешний вид. Контроллеры измерительные (SUMMIT 8800), http://oei-analitika.ru

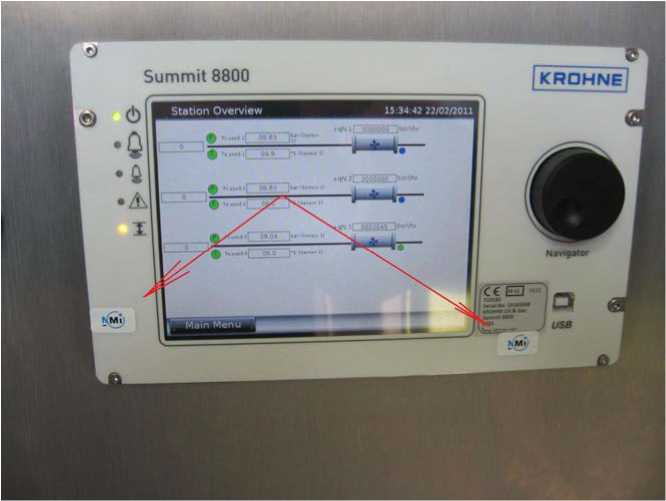

    Рисунок 4 - Пломбирование крепления лицевой панели контроллера

    В программном обеспечении контролера реализованы следующие специальные средства защиты.

    • - ограничение доступа к изменению параметров с помощью многоступенчатой системы паролей с разграничением уровней доступа.

    • - нестираемый журнал вмешательств, регистрирующий все изменения в конфигурации контроллера. Каждая запись в журнале содержит старое и новое значение параметра, метку времени и идентификатор пользователя сделавшего изменения.

    Уровень защиты программного обеспечения имеет уровень "С" согласно МИ 32862010.


    Контроллер измерительный SUMMIT

    - 1 шт.

    8800

    Руководство по эксплуатации

    - 1 шт.

    Методика поверки

    - 1 шт.

    Паспорт

    - 1 шт.

    Комплект ЗИП

    - 1 шт.


    Пределы допускаемой относительной погрешности измерения            ± 0,01

    интервалов времени, %

    Пределы допускаемой абсолютной погрешности преобразования             ± 0,1

    сигналов от термометров сопротивления в цифровое значение, 0С

    Пределы допускаемой относительной погрешности преобразования            ± 0,01

    частотных сигналов в цифровое значение расхода, %

    Пределы допускаемой абсолютной погрешности при измерении       ± 1 на 10000

    количества импульсов, имп.

    Пределы допускаемой относительной погрешности вычислений            ± 0,02

    объема газа, приведенного к стандартным условиям, по ГОСТ 2939

    63, %

    Пределы допускаемой относительной погрешности измерений             ± 0,1

    сигналов 4-20 мА, %

    Электропитание - 22-28 В пост. тока Потребляемая мощность - 8,5-15 Вт Масса - 2,5 кг.

    Габаритные размеры - 240x210x130 мм.

    Степень защиты от пыли и воды - IP54.

    Температура окружающей среды - от минус 10 °С до +55 °С;

    Относительная влажность - до 90 % без конденсации.

    Температура хранения - от минус 20 °С до +70 °С.
