Номер по Госреестру СИ: 47175-11
47175-11 Измерители крутящего момента силы
(E-TP)
Назначение средства измерений:
Измерители крутящего момента силы E-TP (далее измерители) предназначены для измерения крутящего момента силы при использовании их в качестве рабочих эталонов крутящего момента силы в процессе поверки и калибровки ключей и отверток динамометрических, соответствующих ГОСТ Р 51254-99.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1

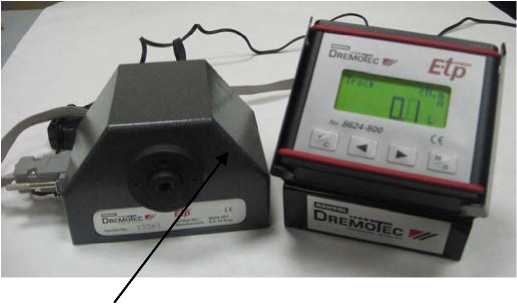

Внешний вид.
Измерители крутящего момента силы
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителю крутящего момента силы Е-ТР
1 ИСО 1174-75 «Инструмент монтажный для болтов и гаек. Ведущие квадраты сменных головок для гайковертов и ручных торцовых ключей».
2 ГОСТ 8.541-86. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений крутящего момента силы.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- метрологическое обеспечение средств измерений крутящего момента силы, применяемых при сборочных операциях в машиностроении, техническом обслуживании и ремонте промышленных изделий.
Поверка
Поверкаосуществляется по документу «ГСИ. Измерители крутящего момента силы Е-ТР. Методика поверки» МП 72-231-2010, утвержденному ФГУП «УНИИМ» в 2010 г.
Эталоны, используемые при поверке - Г осударственный первичный эталон единицы крутящего момента силы ГЭТ 149-2010 или установки поверочные 1-го разряда по ГОСТ 8.541-86.
Изготовитель
Завод “Rahsol Dremotec”, фирмы “Gedore Tool Center KG”, Германия
Адрес: Rich. Abr. Herder KG, Rathaus str. 22, 42659, Solingen
Заявитель
ООО «Гедоре Веркцойге»
Юридический адрес: 109518, г. Москва, ул. Люблинская, д. 5, корп. 2
Телефон: (495) 748-2000 (многоканальный), факс (495) 988-5757
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»).
Принцип действия измерителей заключается в преобразовании деформации упругого тела датчика (торсионный вал) с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста.
Измерительный датчик состоит из корпуса и торсионного вала с наклеенными тензо-резисторами, собранными по мостовой схеме. Под действием приложенного крутящего момента силы торсионный вал деформируется и возникает разбаланс тензометрического моста, пропорциональный приложенному крутящему моменту силы. Торсионный вал смонтирован в корпусе. Одной своей стороной вал соединён с корпусом, с другой стороны вал имеет внутренний квадрат для присоединения поверяемого (калибруемого) динамометрического ключа. В корпусе смонтирована измерительная схема, результат измерения крутящего момента силы с которой передается в электронный блок. Значение крутящего момента отображается на дисплее электронного блока.
Измеритель имеет пять типоразмеров: 8624-001, 8624-010, 8624-050, 8624-100, 8624-300, отличающихся диапазоном измерений, размерами присоединительного квадрата.
Измерительный датчик 8624-001 имеет механическую защиту от перегрузки.
Конструкция измерителей типоразмеров 8624-001, 8624-010, 8624-050, 8624-100 позволяет располагать их в двух положениях, что обеспечивает возможность проведения поверки или калибровки динамометрических ключей как в горизонтальной так и в вертикальной плоскостях.

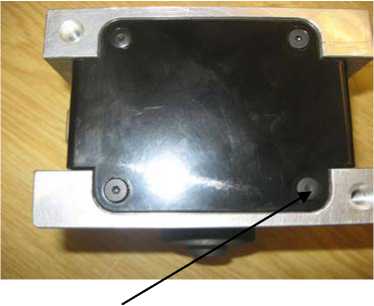

Место нанесения наклейки Место пломбирования от несанкционированного доступа
Рисунок 1 — Внешний вид измерителя 8624-001
Наименование характеристик измерителя |
Значение характеристик измерителя |
Диапазон измерений крутящего момента силы, Н-м Типоразмеры: | |
8624-001 |
от 0,5 до 15 |
8624-010 |
от 4 до 100 |
8624-050 |
от 20 до 500 |
8624-100 |
от 50 до 1000 |
8624-300 |
от 250 до 3150 |
Пределы допускаемой относительной погрешности, % |
± 1,0 |
Размер присоединительного квадрата (по ИСО 1174-75), мм (дюйм) | |
8624-001 |
6,3 (%) |
8624-010 |
12,5 (%) |
8624-050; 8624-100 |
20,0 (/) |
8624-300 |
40,0 (1%) |
Масса, кг, не более | |
8624-001 |
4,8 |
8624-010, 8624-050, 8624-100 |
10,3 |
8624-300 |
29,3 |
Г абаритные размеры, длина х ширина х высота, мм не более, | |
8624-001 |
79,5 х 120,2 х 79,7 |
8624-010, 8624-050, 8624-100 |
154 х 245 х 148 |
8624-300 |
280 х 187 х 195 |
Диапазон рабочих температур, °С |
от 10 до 40 |
