Номер по Госреестру СИ: 47128-11
47128-11 Ваттметры поглощаемой мощности
(М3-113)
Назначение средства измерений:
Ваттметры поглощаемой мощности М3-113 предназначены для измерения мощности непрерывных сигналов в диапазоне уровней и частот от 0,5 мкВт до 80 мВт и от 20 МГц до 17,85 ГГц, соответственно. Применяются в качестве рабочих средств измерений при контроле характеристик радиоэлектронной аппаратуры, каналов связи, компонентной базы электроники.
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 1
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 2
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.05.2021
Номер записи - 135926
ID в реестре СИ - 358326
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, М3-113, Без модификации,
Производитель
Изготовитель - ФГУП "ННИПИ "Кварц"
Страна - РОССИЯ
Населенный пункт - г.Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№583 от 2016.05.18 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Ваттметры поглощаемой мощности (М3-113)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
31222-06 Стандарты частоты рубидиевые (FS 725) Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
47128-11 Ваттметры поглощаемой мощности (М3-113) АО "Нижегородское НПО им.М.В.Фрунзе" (РОССИЯ г.Нижний Новгород) |
|
64926-16 Ваттметры поглощаемой мощности СВЧ (NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
47128-11 Ваттметры поглощаемой мощности (М3-113) АО "Нижегородское НПО им.М.В.Фрунзе" (РОССИЯ г.Нижний Новгород) |
|
67460-17 Ваттметры поглощаемой мощности СВЧ (NRP18S-10, NRP18S-20, NRP18S-25) Фирма "Rohde & Schwarz GmbH & Co. KG" (ГЕРМАНИЯ ) |
47128-11 Ваттметры поглощаемой мощности (М3-113) АО "Нижегородское НПО им.М.В.Фрунзе" (РОССИЯ г.Нижний Новгород) |
Все средства измерений АО "Нижегородское НПО им.М.В.Фрунзе"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13442-03 01.01.2014 |
Стандарты частоты, Ч1-81 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ |
1 год |
|
13444-03 01.01.2014 |
Стандарты частоты и времени, Ч1-83 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ |
1 год |
|
13445-03 01.12.2013 |
Компараторы частотные, ЧК7-51 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ |
1 год |
|
14363-94 01.04.2007 |
Радиотермометры контактные интегральной глубинной температуры участков тела (старое наименование Радиотермометры медицинские), РТ-17 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
23274-02 01.07.2007 |
Анализаторы спектра, С4-98 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
23671-02 01.11.2012 |
Стандарты частоты и времени водородные, Ч1-76А ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
25114-03 01.04.2013 |
Компараторы частотные, Ч7-46 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
1 год |
|
26831-04 01.05.2009 |
Ваттметры оптические, ОМ3-98 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
27154-04 01.04.2013 |
Стандарты частоты и времени водородные, Ч1-75А ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
1 год |
|
31436-06 01.01.2015 |
Стандарты частоты (старое наименование Генераторы опорные рубидиевые), Ч1-84 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ |
1 год |
|
32838-06 |
Рабочий эталон единицы средней мощности и ослабления оптического излучения в волоконно-оптических системах передачи, РЭСМ-КВАРЦ ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
33134-06 01.04.2012 |
Анализаторы спектра, СК4-99 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
33892-07 |
Эталон рабочий единиц параметров вибрации, Нет данных ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
37686-08 01.06.2013 |
Виброметры лазерные портативные, Нет данных ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ |
1 год |
|
39908-08 01.01.2014 |
Генераторы сигналов высокочастотные, Г4-207, Г4-208 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ |
1 год |
|
40374-09 01.01.2015 |
Вольтметры универсальные высокочастотные, В7-83 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ |
1 год |
|
47128-11 18.05.2021 |
Ваттметры поглощаемой мощности, М3-113 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
2 года |
|
40118-08 01.01.2014 |
Телевизионные приборы контроля выверки прицельных и визирных устройств, ТПВП 2Ц36 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
39301-08 01.12.2024 |
Автоматизированные рабочие места поверки средств измерений параметров волоконно-оптических систем передачи, ОК6-13 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
36842-08 01.02.2013 |
Преобразователи сигналов, VM0101 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
36841-08 01.02.2013 |
Регистраторы сигналов, VM0102 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
36840-08 01.02.2013 |
Регистраторы сигналов, VM0103 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
36837-08 01.02.2013 |
Блоки базовые, VMC0401 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
2 года | |
|
36836-08 01.02.2013 |
Блоки базовые, VMC0701 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
2 года | |
|
36327-07 01.12.2012 |
Приемники измерительные панорамные, "Сота" ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
1 год | |
|
36190-07 01.12.2012 |
Автоматизированные рабочие места поверки навигационной аппаратуры потребителей, К6-12 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
1 год |
|
31436-06 01.04.2011 |
Стандарты частоты, Ч1-84 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
1 год |
|
24597-03 01.01.2014 |
Анализаторы спектра, СК4-97 ФГУП "ННИПИ "Кварц" (РОССИЯ г.Нижний Новгород) |
ОТ МП |
2 года |
Кто поверяет Ваттметры поглощаемой мощности (М3-113)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ваттметры поглощаемой мощности (М3-113)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ростовский ЦСМ Ростовская область |
11843 | 15187 |
|
ФБУ УРАЛТЕСТ Свердловская область |
14072 | 15187 |
|
ФБУ Тюменский ЦСМ Тюменская область |
12780 | 15187 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
16128 | 15187 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
17640 | 15187 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом, а также методом шёлкографии на лицевую панель ваттметра поглощаемой мощности М3-113.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВаттметры поглощаемой мощности М3-113, применяемые в качестве рабочих средств измерений, при осуществлении измерений используют методики, включенные в руководство по эксплуатации прибора «Ваттметр поглощаемой мощности М3-113. Руководство по эксплуатации ЯНТИ.411151.085РЭ», раздел 5 «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ваттметрам поглощаемой мощности М3-113Ваттметр поглощаемой мощности М3-113.Технические условия ЯНТИ.411151.085ТУ.
Методика поверки ваттметра поглощаемой мощности М3-113 приведена в разделе 6
лист № 5 всего листов 5 «Поверка прибора» руководства по эксплуатации ЯНТИ.411151.085РЭ, утвержденного руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 10 апреля 2011 г.
Поверка
Поверкаосуществляется по методике, изложенной в разделе 6 «Поверка прибора» руководства по эксплуатации ЯНТИ.411151.085РЭ, утвержденным руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 22 апреля 2011 г.
Перечень основных средств поверки приведен в таблице 3. Таблица 3
|
Наименование СИ |
Тип СИ |
Используемые основные технические характеристики СИ |
|
Г енератор сигналов высоко- |
Г4-176 |
Диапазон частот от 20 до 1000 МГц; регулируемое |
|
частотный |
выходное напряжение от 0,032 до 2 В; погрешность установки частоты не более ±0,5 %; нестабильность уровня выходного напряжения не более ± 0,4 % | |
|
Генератор сигналов высокочастотный |
Г4-211 |
Диапазон частот от 1,07 до 4 ГГц; регулируемый уровень мощности от 10-7 до 10-2 Вт; погрешность установки частоты не более ±0,5 %; нестабильность уровня выходного напряжения не более ± 0,4 % |
|
Генератор сигналов высокочастотный |
Г4-212 |
Диапазон частот от 4 до 8 ГГц; регулируемый уровень мощности от 10-7 до 10-2 Вт; погрешность установки частоты не более ±0,5 %; нестабильность уровня выходного напряжения не более ± 0,4 % |
|
Генератор сигналов высокочастотный |
Г4-213 |
Диапазон частот от 8,15 до 17,85 ГГц; регулируемый уровень мощности от 10-7 до 10-2 Вт; погрешность установки частоты не более ±0,5 %; нестабильность уровня выходного напряжения не более ± 0,4 % |
|
Частотомер электронносчетный |
Ч3-66 |
Диапазон измеряемых частот от 1 до 10 ГГц; основная погрешность измерения не более ± 0,05 % |
|
Измеритель комплексных коэффициентов передач |
Р4-37 |
Диапазон частот от 20 до 1250 МГц; погрешность измерения не более ± 2,4К, % (К - значение измеряемого КСВН) |
|
Измеритель комплексных коэффициентов передач |
Р2-83 |
Диапазон частот от 1 до 18 ГГц; погрешность измерения не более ± (5К+5), % (К - значение измеряемого КСВН) |
|
Преобразователь падающей мощности |
Я2М-21 |
Диапазон частот от 3 до 5,5 ГГц; пределы измерения мощности от 0,1 мкВт до 10 мВт; погрешность измерения не более ± 2,5 % |
|
Преобразователь падающей мощности |
Я2М-22 |
Диапазон частот от 5,5 до 10 ГГц; пределы измерения мощности от 0,1 мкВт до 10 мВт; погрешность измерения не более ± 2,5 % |
|
Преобразователь падающей мощности |
Я2М-23 |
Диапазон частот от 1 до 3 ГГц; пределы измерения мощности от 0,1 мкВт до 10 мВт; погрешность измерения не более ± 2,5 % |
|
Преобразователь падающей мощности |
Я2М-24 |
Диапазон частот от 0,15 до 1 ГГц; пределы измерения мощности от 0,1 мкВт до 10 мВт; погрешность измерения не более ± 2,5 % |
|
Калибратор мощности вол- |
КМС- |
Диапазон частот от 12 до 17,85 ГГц; пределы изме- |
|
новодный |
17А |
рения мощности от 0,1 мкВт до 10 мВт; погрешность измерения не более ± 2,5 % |
Изготовитель
Федеральное государственное унитарное предприятие «Нижегородский научноисследовательский приборостроительный институт «Кварц» (ФГУП «ННИПИ «Кварц»). Юридический адрес: 603009, г.Нижний Новгород, пр. Гагарина, д. 176.Почтовый адрес: 603950, г. Нижний Новгород, пр. Гагарина, д. 176.
Тел. (831) 465-16-24, факс (831) 466-55-62, e-mail: kvarz_asu@sinn.ru.
Испытательный центр
Государственный центр испытаний средств измеренийФГУ «Нижегородский ЦСМ» (ГЦИ СИ ФГУ «Нижегородский ЦСМ»)
Ваттметры поглощаемой мощности М3-113 содержат измерительный полупроводниковый преобразователь для преобразования входной СВЧ мощности в напряжение постоянного тока, а также управляемый микропроцессором электронный цифровой блок, к которому этот преобразователь подключается.
Полупроводниковый преобразователь построен на основе низкобарьерного диода Шоттки и содержит также согласованную нагрузку и фильтр низких частот.
Электронный цифровой блок содержит аналого-цифровой преобразователь, осуществляющий преобразование выходного сигнала полупроводникового преобразователя в цифровой код, пропорциональный подводимой к преобразователю СВЧ мощности, микропроцессор и процессор USB порта. Микропроцессор, работающий по программе IEM KVARZ M3-113 V2.10, управляет всеми цифровыми компонентами цифрового измерителя мощности и производит все необходимые вычисления в ходе работы. Процессор USB порта обеспечивает связь с компьютером. Компьютер снабжен операционной системой VE/XP/2003, в среде которой работает программа интерфейса пользователя Ваттметр М3-113 V1.0, которая, в свою очередь, обеспечивает отражение результатов измерений на мониторе и передаёт частотные метки в ваттметр для коррекции амплитудно-частотной характеристики. Программные данные записаны в ПЗУ микропроцессора, обращение к данным закрыто для пользователя прибора, доступ к данным невозможен без нарушения целостности конструкции прибора и предусмотренных пломб. Поэтому исключена возможность непреднамеренного и преднамеренного изменения метрологических характеристик прибора путем изменения встроенного программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа микропроцессора |
IEM KVARZ M3-113 |
2.10 |
B27C |
CRC 16 |

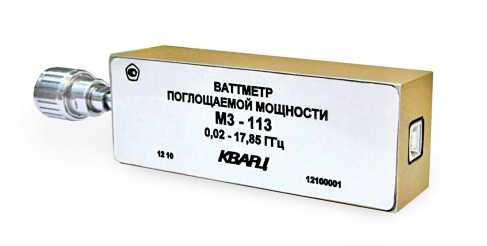

Внешний вид ваттметра поглощаемой мощности М3-113 показан на рисунке 1.
Рисунок 1 - Внешний вид ваттметра поглощаемой мощности М3-113

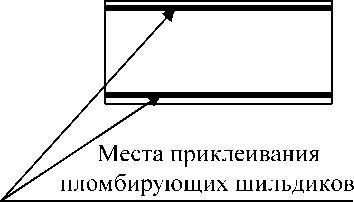

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения наклеек показана на рисунке 2.

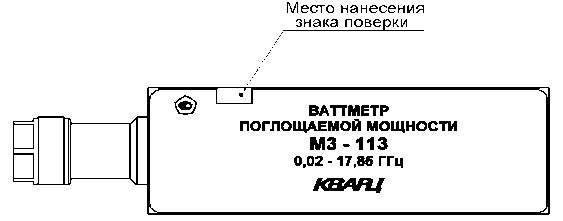

Рисунок 2 - Схема нанесения пломбирующего шильдика и знака поверки
Основные технические характеристики ваттметров поглощаемой мощности М3-113, включая показатели точности, приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Численное значение характеристики |
|
Рабочий диапазон частот СВЧ сигналов, ГГ ц |
от 0,02 до 17,85 |
|
Диапазон уровней мощности СВЧ сигналов, мВт |
от 0,0005 до 80 |
|
Класс точности |
6 |
|
Пределы допускаемой основной погрешности измерения мощности, % |
± 6 |
|
Пределы допускаемой дополнительной погрешности измерения мощности, вызванной отклонением температуры окружающего воздуха в интервале рабочих температур от 5 до 40 °С, на каждые 10 °С изменения температуры, %, не более |
3 |
|
Значение перегрузочной мощности в течение 3 мин, мВт, не более |
120 |
|
Предельные значения нестабильности показаний прибора во времени, включая «дрейф электрического нуля», в установившемся режиме в нормальных условиях при колебаниях температуры в пределах ± 1 °С, мкВт/мин, не более |
0,1 |
|
Время установления показаний, с, не более |
10 |
|
Волновое сопротивление входа измерителя, Ом |
50 |
|
КСВН, не более |
1,4 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Время непрерывной работы в рабочих условиях применения при сохранении технических характеристик в пределах норм, ч |
8 |
|
Напряжение питания ваттметра поглощаемой мощности М3-113 |
5 В от USB интерфейса персонального компьютера |
|
Г абаритные размеры, мм |
150х40х28 |
|
Масса, кг |
0,16 |
|
Климатические условия применения |
По устойчивости и прочности к воздействию климатических и механических факторов соответствуют группе 3 ГОСТ 22261-94 и предназначены для применения в нормальных условиях и при температуре окружающего воздуха от 5 до 40 °С, относительной влажности воздуха до 90% , атмосферном давлении от 630 до 795 мм рт. ст. 6000 |
|
Средняя наработка на отказ, ч, не менее |
Защита программного обеспечения непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
