Номер по Госреестру СИ: 47097-11
47097-11 Расходомеры ультразвуковые
(FLUXUS)
Назначение средства измерений:
Расходомеры ультразвуковые FLUXUS, предназначены для измерений расхода, объема (массы) жидкости и расхода, объема (массы) газа, протекающих по трубопроводу.
Расходомеры ультразвуковые FLUXUS могут использоваться для контроля тепловой энергии.

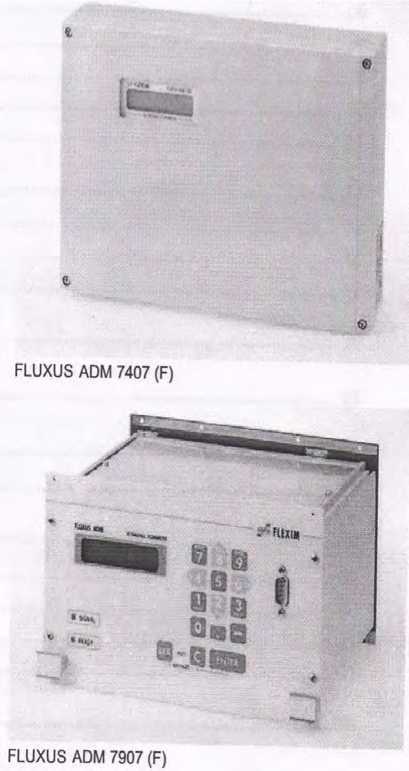

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 1

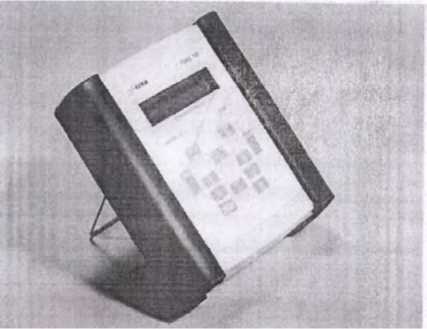

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 2

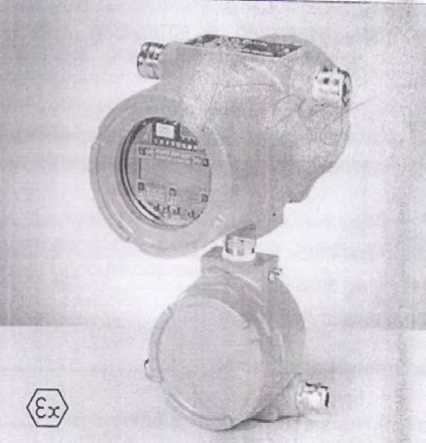

Внешний вид.
Расходомеры ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры ультразвуковые
Рисунок № 4
Программное обеспечение
является встроенным. Программное обеспечение не влияет на метрологические характеристики, только позволяет обрабатывать данные из памяти прибора.Идентификационные данные программного обеспечения и уровень защиты программного обеспечения расходомеров приведены в таблице
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
Fluxdata |
V.5XX |
5.92 |
- |
А МИ 3286-2010 |
Знак утверждения типа
Знак утверждения типананосится на боковую панель расходомера в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика (метод) измерений содержится в руководстве по эксплуатации на расходомеры ультразвуковые FLUXUS.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым FLUXUS-
1 ГОСТ 8.145-75. ГСИ «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 340'6 до 10 м3/с».
-
2 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
-
3 Техническая документация фирмы «FLEXIM Flexible Industries GmbH» (Германия).
Поверка
Поверкаосуществляется по документам «Инструкция. ГСИ. Расходомеры ультразвуковые FLUXUS фирмы «FLEXIM Flexible Industries GmbH», (Германия). Методика поверки» и «Инструкция. ГСИ. Расходомеры ультразвуковые FLUXUS фирмы «FLEXIM Flexible Industries GmbH», (Германия). Методика поверки имитационным методом», утвержденными ГЦИ СИ ФГУП ВНИИР 27 декабря 2010 г.
Основное поверочное оборудование:
-
- установка поверочная (для жидкости) с диапазоном расхода от 0,01 до 700 м3/ч, с погрешностью ±0,15%;
-
- установка поверочная (для газа) с верхним пределом измерения 6500 м3/ч, погрешностью ±0,3 %;
-
- термометр стеклянный по ГОСТ 28498-90, цена деления 0,1оС;
-
- имитатор первичного преобразователя расходомера.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии». Регистрационный номер 30006-09. 420088, РТ, г.Казань, ул. 2-ая Азинская, 7А , тел (843) 272-70-62, факс (843) 272-00-32, e-mail: vniirpr@bk.ruВ состав расходомера входят два накладных ультразвуковых преобразователя и блок управления. Принцип действия расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода можно определить расход и количество жидкости (газа).
Ультразвуковые преобразователи, установленные с помощью специального быстросъемного приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода.
Блок управления формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода, объема (массы) жидкости и расхода, объема (массы) газа. Кроме того, блок управления может иметь токовые входы для подключения преобразователя температуры и давления, а также импульсный, токовый, потенциальный и частотный выходы для передачи результатов измерений во внешние устройства (модуль ввода/вывода поставляется по заказу). В зависимости от модели, блок управления может иметь один или два канала измерений расхода и объема. При вводе в блок управления значений температуры и давления газа в рабочих условиях и значения коэффициента сжимаемости газа, значения объема и расхода газа приводятся к стандартным условиям.
Расходомеры имеют следующие модели ADM 5107, ADM 6725, ADM F601, ADM 7407, ADM 7907, ADM 8027, ADM 8127.
Модель ADM 7407 предназначена для стационарного использования и может быть выполнена в искробезопасном исполнении, модели ADM 5107, ADM7907 - для стационарного использования общепромышленного исполнения, модели ADM 6725 и ADM F601 - переносные варианты, модели ADM 8027 и ADM 8127 выполнены во взрывозащищенном исполнении.
Для уменьшения погрешности, связанной с нестационарностью эпюры скоростей в месте установки накладных ультразвуковых преобразователей, необходимо иметь прямой участок трубопровода выше по потоку длиной от 5 до 50 Ду (в зависимости от местного сопротивления) и ниже по потоку от 5 до 10 Ду (Ду - условный внутренний диаметр трубопровода).
Рисунок 1 - Общий вид

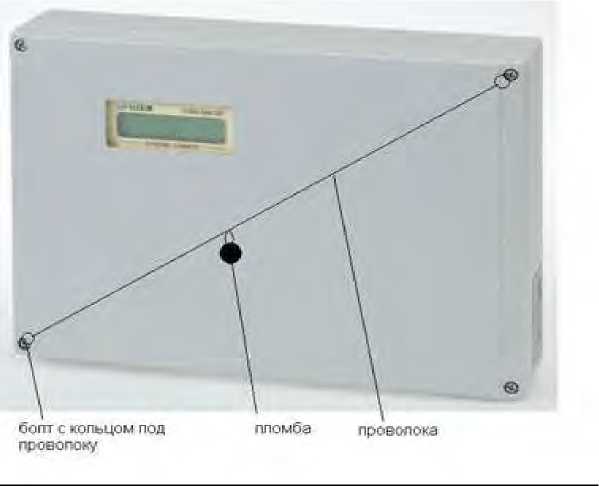

Рисунок 2 - Схема пломбировки от несанкционированного доступа
лист № 3 всего листов 5 Программное обеспечение является встроенным. Программное обеспечение не влияет на метрологические характеристики, только позволяет обрабатывать данные из памяти прибора.
Идентификационные данные программного обеспечения и уровень защиты программного обеспечения расходомеров приведены в таблице
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
Fluxdata |
V.5XX |
5.92 |
- |
А МИ 3286-2010 |
В комплект поставки расходомера входят:
Преобразователи ультразвуковые Блок управления Руководство по эксплуатации |
2 шт.* 1 шт.* 1 экз. |
Методика поверки Комплект монтажных частей Кейс для переноски Толщиномер |
1 экз. 1 шт. (по заказу) 1 шт. (для мод. ADM 6725 и ADM F601) (по заказу, только для мод. ADM 6725 и ADM F601) |
Термопреобразователь Pt 100 (по заказу, для мод. ADM 6725, ADM F601, ADM 7407, ADM 7907) Примечание - *модель в соответствии с заказом;
Наименование характеристики |
Значения характеристики для модели | ||||
Модель расходомера |
ADM 5107 |
ADM 6725/F601 |
ADM 7407/ 7907 |
ADM 8027 |
ADM 8127 |
1 |
2 |
3 |
4 |
5 |
6 |
Максимальный расход (в зависимости от Ду), м3/ч |
280000 (для жидкости при V=25 м/с) 170000 (для газа при V=15 м/с в рабочих условиях) для Ду 2000 мм V - значение средней скорости измеряемой среды, м/с | ||||
Пределы допускаемой относительной погрешности при измерении расхода и объема жидкости, %, равны |
±2(±1*) от измеряемого значения ±0,01 м/с (для V< 0,5 м/с) ±1(±0,5*) от измеряемого значения ±0,01 м/с(для V> 0,5 м/с) | ||||
Пределы допускаемой относительной погрешности при измерении расхода и объема газа, %, равны |
- |
±2 (±1*) | |||
Диапазон измеряемых температур теплоносителя, °С |
от +5 до +200 | ||||
Диапазон измеряемой разности температур теплоносителя, °С |
от +3 до +195 | ||||
Пределы допускаемой относительной погрешности по функции измерения количества теплоты, %, равны |
- |
±(4+4Дtн/Лt+0,05Qmax/Q)**** |
- |
- | |
Пределы допускаемой абсолютной погрешности при изменении температуры теплоносителя, °С, равны |
- |
±(0,3+0,05t) |
- |
- | |
Пределы допускаемой абсолютной погрешности измерений разности температуры теплоносителя, °С, равны |
- |
±(0,13+0,005At) |
- |
- |
1 |
2 |
3 |
4 |
5 |
6 |
Напряжение питания переменного тока частотой (50±1) Гц, В |
100 - 240 | ||||
Напряжение питания постоянного тока, В |
18 - 36 |
аккумулятор 6 В, 4 А-ч |
18 - 36 | ||
Потребляемая мощность от источника постоянного тока, Вт, не более |
10 |
15 | |||
Вид взрывозащиты |
- |
- |
2ExnAIIT4 |
2ExedIICT6...T4 | |
Выходные сигналы : токовый, мА частотный, кГц реле (герконовое) |
0/4....20 0.. .1 или 0.10 32 В/0,1 А 32 В/100 мА 48 В/0.25 А | ||||
Габаритные размеры, мм, не более |
180х71х140 |
270х180х 100(226х59х * * 213) |
280х70х200 (213х222х 129)*** |
349х195х 292 |
277х188х 178 |
Масса, кг, не более |
1,5 |
3,9 (1,9)** |
2,8(1,7)*** |
6 |
8,5 |
Диапазон температуры окружающего воздуха, °С |
от -20 до +60 |
от -10 до +60 |
от -20 до +60 |
от -20 до +50 | |
Диапазон температуры измеряемой среды (жидкости, газа) (в зависимости от типа ультразвукового преобразователя), °С |
от -40 до +100 |
жидкость: от -55 до +200 газ: от -55 до +180 |
жидкость: от - 55 до +400 газ: от -55 до +180 | ||
Относительная влажность окружающего воздуха, % |
до 95 | ||||
Средний срок службы, лет |
10 | ||||
Примечания * по заказу; ** для прибора ADM F601; *** для прибора ADM 7907; ****At - значение разности температур в подающем и обратном трубопроводах теплообменного контура, °С; Q и Qmax - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе ( в одинаковых единицах измерений). |
