Номер по Госреестру СИ: 47072-11
47072-11 Генераторы-синтезаторы сигналов прямоугольной формы с модулями приемников-формирователей
(CG635 (генераторы); CG640, CG641, CG642, CG643, CG644, CG645, CG646, CG647, CG648, CG649 (модули))
Назначение средства измерений:
Генераторы-синтезаторы сигналов прямоугольной формы CG635 с модулями приемников-формирователей CG640, CG641, CG642, CG643, CG644, CG645, CG646, CG647, CG648, CG649 предназначены для воспроизведения высокостабильных сигналов прямоугольной формы с высоким частотным разрешением.
Внешний вид.
Генераторы-синтезаторы сигналов прямоугольной формы с модулями приемников-формирователей
Рисунок № 1
Внешний вид.
Генераторы-синтезаторы сигналов прямоугольной формы с модулями приемников-формирователей
Рисунок № 2
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер генераторов-синтезаторов сигналов прямоугольной формы CG635, по структуре является целостным, выполняет функции управления параметрами генерации сигналов и отображения режимов работы, а также служит для осуществления дистанционного управления приборами по коммуникационным интерфейсам.
уровень защиты |
класс риска C по WELMEC 7.2 для средств измерений категории “P” уровень C по МИ 3286-2010 | |
идентификационное наименование |
идентификационный номер версии |
алгоритм проверки идентификационного номера версии |
Firmware Version |
1.x, где x - двухразрядное натуральное число > 09 |
автоматическое вычисление контрольных сумм и хеширование с отображением результата в виде идентификационного номера версии |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель корпуса генераторов-синтезаторов сигналов прямоугольной формы CG635 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «10580-00277R. Генератор-синтезатор сигналов прямоугольной формы CG635. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам-синтезаторам сигналов прямоугольной формы CG635 с модулями приемников-формирователей CG640, CG641, CG642, CG643, CG644, CG645, CG646, CG647, CG648, CG649
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора (в сфере электросвязи).
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1549-2011. Генераторы-синтезаторы сигналов прямоугольной формы CG635 с модулями приемников-формирователей CG640, CG641, CG642, CG643, CG644, CG645, CG646, CG647, CG648, CG649. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСТЕСТ-МОСКВА» 16.05.2011 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
осциллограф полоса пропускания не менее 10 ГГц; Ко от 0,2 до 0,5 В/дел; Кр от 100 пс/дел до 20 с/дел |
осциллограф цифровой Tektronix DPO71254 полоса пропускания 12,5 ГГц; Ко от 0,1 до 5 В/дел; Кр от 20 пс/дел до 40 с/дел |
калибратор постоянного напряжения относительная погрешность установки напряжения ± 5 В не более ± 1 % |
калибратор токовой петли Fluke 715 |
относительная погрешность установки напряжения ± 5 В не более ± 0,05 % | |
вольтметр постоянного напряжения относительная погрешность измерения напряжения от 0,5 до 5 В не более ± 0,2 % |
мультиметр цифровой Fluke 287 относительная погрешность измерения напряжения от 0,5 до 5 В не более ± 0,065 % |
стандаот частоты | |
для приборов без опции 03: относительная погрешность частоты 10 МГц не более ± V10-9; уровень сигнала от 0,1 до 2,5 В |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± V10-10; уровень сигнала 0,2 В |
для приборов с опцией 03: относительная погрешность частоты 5 МГц не более ± 1-10’11; уровень сигнала от 0,1 до 2,5 В |
стандарт частоты и времени водородный Ч1-76А относительная погрешность частоты 5 МГц не более ± 1,5-10’12; уровень сигнала 1 В |
частотомер (для приборов без опции 03) индикация частоты 10 МГц не менее 8 разрядов; вход внешней синхронизации 10 МГ ц |
частотомер электронно-счетный Agilent 53131A индикация 10 разрядов на частоте 10 МГц; вход внешней синхронизации 10 МГц |
компаратор частотный (для приборов с опцией 03) сличение частот 5 и 10 МГ ц; относительная погрешность измерения отклонения частоты не более ± 1-10’11; уровень сигналов от 0,5 до 1 В |
компаратор частотный Ч7-1014 сличение частот 5 и 10 МГ ц; относительная погрешность измерения отклонения частоты не более ± 540-13 за 10 с; уровень сигналов от 0,4 до 1,2 В |
Изготовитель
Фирма “Stanford Research Systems, Inc.”, СШААдрес: 1290-D Reamwood Avenue, Sunnyvale,
CA 94089 USA. Тел. (408)744-9040, факс (408)744-9049,
e-mail info@thinkSRS.com
Принцип действия генераторов-синтезаторов сигналов прямоугольной формы CG635 основан на прямом цифровом синтезе сигналов с разрешением по частоте 48 бит и расширением до 64 бит за счет применения метода частотной манипуляции.
Сигнал с выхода опорного генератора, имеющий частоту 19,4 или 19,44 МГц, через фильтр нижних частот поступает на синтезатор частоты, в котором производятся функции умножения и деления частоты, обеспечивающие частотный диапазон приборов от 0,001 Гц до 2050 МГц. Выходной сигнал синтезатора частоты преобразуется в сигнал симметричной прямоугольной формы в высокоскоростном компараторе. Схема фазовой автоподстройки позволяет изменять фазу генерируемого сигнала, а также осуществлять управление положением фронтов генерируемых импульсов внешним напряжением. Выходная схема формирования импульсов служит для задания параметров уровней сигнала.
Генераторы-синтезаторы сигналов прямоугольной формы CG635 имеют внутренний контроллер с установленным фирменным программным обеспечением.
Внешнее управление генераторами-синтезаторами сигналов прямоугольной формы CG635 может осуществляться через интерфейсы IEEE-488-2 и RS-232.
Генераторы-синтезаторы сигналов прямоугольной формы CG635 выпускаются в стандартной конфигурации и с опциями, которые устанавливаются на заводе при заказе:
01 |
генератор псевдослучайной битовой последовательности PRBS |
02 |
опорный кварцевый генератор с повышенной стабильностью частоты |
03 |
опорный рубидиевый генератор |
Дополнительно генераторы-синтезаторы сигналов прямоугольной формы CG635 могут быть укомплектованы модулями приемников-формирователей CG64x, которые позволяют ретранслировать сигнал с выхода прибора на значительном расстоянии от него непосредственно на входе исследуемого объекта. Максимальная длина кабелей, поставляемых с модулями CG64x, выбирается пользователем в зависимости от частоты сигнала и может составлять от 3 до 60 м; рекомендации по выбору длины кабелей приведены в эксплуатационной документации.
По техническим требованиям генераторы-синтезаторы сигналов прямоугольной формы CG635 с модулями приемников-формирователей CG64x соответствуют группе 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 55 оС.
Конструктивно генераторы-синтезаторы сигналов прямоугольной формы CG635 выполнены в виде настольного моноблока.
Общий вид генераторов-синтезаторов сигналов прямоугольной формы CG635 с обозначением места пломбирования от несанкционированного доступа (путем нанесения

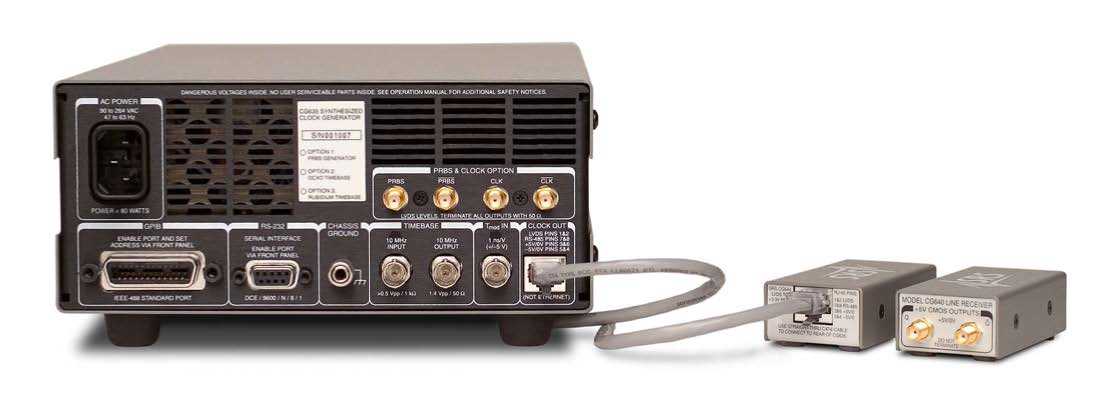

специальной краски под винт) показан на фотографии 1, вид задней панели с модулями приемников-формирователей CG64x показан на фотографии 2.
Знак поверки в виде наклейки размещается в середине боковой панели.
Фотография 1
—CLOCX—■—ов—«-CMOS-, |
Shift | |
”*О НЮИ I НЮН I I ] K>* | LOW | |
Э xJ й -1 | |
■Я Я 81 »”] ssl |
vl | |
Ж0 0(0 1 CMOel J ksh] mon 1 |
3 3 «1 "«i ®i |
STEF I SIZE | |
*н*я] ?Л21 CMO8I I LOW | tow 1 |
"Я T] т] V] “n |
» * |
место пломбирования
Фотография 2
наименование |
кол-во |
генератор-синтезатор сигналов прямоугольной формы CG635 с кабелем сетевым |
1 шт. |
опции 01, 02, 03 |
по заказу |
модули приемников-формирователей CG64x |
по заказу |
кабели соединительные для модулей приемников-формирователей CG64x |
по заказу |
руководство пользователя на русском языке |
1 шт. |
методика поверки МП РТ 1549-2011 |
1 шт. |
диапазон частот |
от 0,001 Гц до 2,05 ГГц |
разрешение по частоте на частотах до 10 кГц на частотах от 10 кГц до 2,05 ГГц |
140'12 Гц 16 разрядов |
параметры опорного генератора | |
пределы допускаемой относительной погрешности частоты опорного генератора 60 при температуре 25 ± 5 оС стандартное исполнение опция 02 (повышенная стабильность) опция 03 (рубидиевый генератор) |
н- н- н- U1 ООО н- оо о |
пределы допускаемого относительного дрейфа частоты опорного генератора 6А за 1 год стандартное исполнение опция 02 (повышенная стабильность) опция 03 (рубидиевый генератор) |
± 540'6 ± 240'7 ± 540'10 |
пределы допускаемой относительной погрешности частоты сигнала |
± (240'19 + 60 + N-бд), N -к-во лет с даты выпуска |
параметры выхода синхронизации (синусоидальный сигнал) частота сигнала уровень сигнала выходное сопротивление |
10 МГц 0,5 В СКЗ 50 Ом |
параметры входа синхронизации (синусоидальный сигнал) частота сигнала уровень сигнала входное сопротивление |
10 МГц ± 100 Гц от 0,2 до 0,7 В СКЗ 1 кОм |
параметры импульсов на выходах Q+, Q- | |
частота сигнала высокий уровень сигнала амплитуда сигнала разрешение по уровню сигнала пределы допускаемой абсолютной погрешности уровня сигнала U постоянного тока длительность фронта и среза по уровням 20/80 %, не более выходной импеданс (работа на согласованную нагрузку 50 Ом) |
0; от 0,001 Гц до 2,05 ГГц от - 2 до + 5 В от 0,2 до 1 В 10 мВ ± (0,01-U + 10 мВ) 100 пс 50 Ом |
параметры импульсов на выходе CMOS | |
частота сигнала низкий уровень сигнала амплитуда сигнала на высокоомной нагрузке разрешение по уровню сигнала |
0; от 0,001 Гц до 250 МГц от - 1 до + 1 В от 0,5 до 6 В 10 мВ |
пределы допускаемой абсолютной погрешности уровня сигнала U постоянного тока длительность фронта и среза по уровням 10/90 % на частотах до 100 МГц, не более выходной импеданс (работа на высокоомную нагрузку) |
± (0,02/U + 20 мВ) 1,0 нс 50 Ом |
параметры импульсов на выходе RS-485 | |
частота сигнала номинальное значение низкого уровня сигнала номинальное значение высокого уровня сигнала длительность фронта и среза по уровням 20/80 %, не более |
0; от 0,001 Гц до 105 МГц + 0,9 В + 2,2 В 0,8 нс |
выходной импеданс |
100 Ом |
параметры импульсов на выходе LVDS | |
частота сигнала номинальное значение низкого уровня сигнала номинальное значение высокого уровня сигнала длительность фронта и среза по уровням 20/80 %, не более выходной импеданс |
0; от 0,001 Гц до 2,05 ГГц + 0,96 В + 1,34 В 100 пс 100 Ом |
параметры импульсов на выходе PRBS (опция 01) | |
частота сигнала номинальное значение низкого уровня сигнала номинальное значение высокого уровня сигнала длина псевдослучайной битовой последовательности длительность фронта и среза по уровням 20/80 %, не более выходной импеданс |
0; от 0,001 Гц до 1,55 ГГц + 0,96 В + 1,34 В 27 - 1 100 пс 50 Ом |
общие параметры сигналов | |
диапазон регулировки фазы сигнала разрешение регулировки фазы сигнала |
± 720 ° ± 20 пс |
диапазон модуляции положения фронта импульсов внешним напряжением коэффициент преобразования относительная погрешность коэффициента преобразования, не более |
± 5 нс 1 нс/В ±5% |
джиттер частотой от 1 кГц до 5 МГ ц (СКЗ), типовое значение, не более |
1 ПС |
уровень фазовых шумов относительно уровня сигнала на несущей частоте 622 МГц, типовые значения, не более при отстройке 100 Гц при отстройке 1 и 10 кГц при отстройке 100 кГц |
- 90 дБ/Гц
|
тип соединителей выходы Q+, Q-, CMOS выходы RS-485, LVDS выход PRBS (опция 01) входы и выходы синхронизации, вход модуляции |
BNC RJ-45 SMA BNC |
параметры питания от сети переменного тока | |
напряжение |
от 175 до 264 В |
частота |
от 47 до 63 Гц |
потребляемая мощность, не более |
80 ВА |
технические характеристики модулей приемников-формирователей | ||||||
обозна чение |
уровни напряжения |
входной импеданс |
выходной импеданс |
длительность фронта и среза импульсов (10/90 %) |
верхняя граничная частота | |
CG640 |
CMOS 0; + 5 В |
50 Ом |
High-Z |
< 2 нс |
105 МГц | |
CG641 |
CMOS 0; + 3,3 В |
50 Ом |
High-Z |
< 0,8 нс |
250 МГц | |
CG642 CG643 CG644 |
CMOS 0; + 2,5 В PECL0; + 5 В ресео; з.з в.......... |
50 Ом 50 Ом 50 Ом |
High-Z High-Z 50 Ом |
< 0,8 нс |
250 МГц 250 МГц 2.05 ГГц | |
< 0,8 нс | ||||||
< 100 пс | ||||||
CG645 |
PECL 0; + 2,5 В |
50 Ом |
50 Ом |
< 100 пс |
2,05 ГГц | |
CG646 |
±0,5 В |
50 Ом |
50 Ом |
< 100 пс |
2,05 ГГц | |
CG647 |
CML/NIM |
50 Ом |
50 Ом |
< 100 пс |
2,05 ГГц | |
CG648 |
NEGECL |
50 Ом |
50 Ом |
< 100 пс |
2,05 ГГц | |
CG649 |
LVDS |
50 Ом |
50 Ом |
< 100 пс |
2,05 ГГц | |
тип соединителей | ||||||
вход выходы Q+, Q- |
RJ-45 SMA | |||||
массогабаритные характеристики | ||||||
основной блок CG635 габаритные размеры, мм масса, не более |
330 х 216 х 89 4,1 кг | |||||
модули приемников-формирователей импульсов CG64x габаритные размеры, мм масса, не более |
76 х 41 х 25 320 г | |||||
рабочие условия эксплуатации | ||||||
температура окружающей среды относительная влажность воздуха при температуре 25 оС |
от 0 до + 55 оС до 90 % | |||||
условия транспортирования и хранения температура окружающей среды относительная влажность воздуха при температуре 25 оС |
от - 40 до + 70 °C до 95 % | |||||
электромагнитная совместимость |
по ГОСТ Р 51522-99 | |||||
безопасность |
по ГОСТ Р 51350-99 (МЭК 61010-1:90) |
