Номер по Госреестру СИ: 47027-11
47027-11 Дилатометры закалочные и деформирующие
(DIL 805 A/D)
Назначение средства измерений:
Дилатометры закалочные и деформирующие DIL 805 A/D (далее дилатометры) предназначены для измерений линейных приращений металлов и сплавов, возникающих в процессе изменения температуры и под воздействием механических нагрузок.
Внешний вид.
Дилатометры закалочные и деформирующие
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.06.2016
Номер записи - 135802
ID в реестре СИ - 358202
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, DIl 805 A/D,
Производитель
Изготовитель - Фирма "BAHR - Thermoanalyse GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№667 от 2016.05.26 О внесении изменений в описание типа, переоформлении и продлении свидетельства об утверждении типа средства измерений № 42772 "Весы монорельсовые электронные ВМ"
№2870 от 2011.06.15 Об утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 47014-11 по47028-11)
№321 от 2021.03.15 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Дилатометры закалочные и деформирующие (DIL 805 A/D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Дилатометры закалочные и деформирующие (DIL 805 A/D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Дилатометры закалочные и деформирующие (DIL 805 A/D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерений, сбора и обработки информации в дилатометрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного обеспечения.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (Идентификационный номер) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Основная программа |
WinTA10.0. |
3.001/08 |
CRC16= 9654 |
Вычисление циклических контрольных сумм CRC 16 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «А» по МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус дилатометра типографским способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы дилатометра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в документе «Дилатометры закалочные и деформирующие DIL 805 A/D Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дилатометрам закалочным и деформирующим DIL 805 A/DТехническая документация фирмы «BAHR Thermoanalyse GmbH», Германия
Лист № 4 Всего листов 4
Поверка
Поверка осуществляется по МП 2416-0020-2011 «Дилатометры закалочные и деформирующие DIL 805 A/D Методика поверки», утвержденной 15 марта 2011 . ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»Основные средства поверки:
- Рабочие эталоны 2-го разряда - меры ТКЛР твердых тел по ГОСТ 8.018-2007 со значениями ТКЛР от 0,Р10- 6 до 25,0-10- 6 K- 1 в диапазоне температуры от 90 до 1500 K.
Доверительные границы абсолютной погрешности 5 рабочих эталонов 2-го разряда, усредненной в интервале температуры 100 K при трех независимых измерениях, при доверительной вероятности 0,95, составляют от 0,4-10- 7 до 15,0-10- 7 K- 1 в зависимости от значений температуры и ТКЛР меры;
-
- Преобразователь термоэлектрический платинородий-платиновый эталонный первого разряда типа ППО , диапазон температуры от 300 °С до 1100 °С по ГОСТ Р 523142005;
-
- Преобразователь термоэлектрический платинородий-платинородиевый эталонный первого разряда типа ПРО, диапазон температуры от 600 °С до 1800 °С по ГОСТ Р 52314-2005;
-
- Эталонный 3-го разряда платиновый термометр сопротивления ЭТС-100, диапазон температуры от минус 195 °С до 0,01 °С по ГОСТ Р 8.625-2006;
-
- Система поверки термопреобразователей автоматизированная АСПТ
диапазон измерений -300...0.. .300 мВ, предел допускаемой основной абсолютной погрешности ±(540 Чи| + 2)мкВ;
-
- Мост постоянного тока «Super-thermometer 1590», погрешность измерения не более
±0,25 мК;
-
- Меры длины концевые плоскопараллельные (0,5-100) мм эталонные 3-го разряда по ГОСТ 9038-90.
Изготовитель
фирма «BAHR -Thermoanalyse GmbH», Германия, Altendorfstrasse 12, 32609 Huellhorst, Germany, P.O. Box 1105, 32603, Huellhorst, Germany Регистрац. номер: HRB 8525, Тел. +49-5744-9302-0, Факс. +49-5744-9302-90,e-mail: info@baeht-thermo.de, Internet: www.baehr-thermo.de
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10, 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru
Принцип действия дилатометра основан на измерении изменений линейных размеров образца, вызванных изменением его температуры и (или) механической нагрузки. Дилатометр представляет собой автоматизированный аппаратный комплекс, внешний вид, которого представлен на рисунке 1.
Дилатометр состоит из:
-
- измерительного блока, в состав которого входят устройство изменений температуры и устройство измерений линейных приращений;
-
- блока сбора данных измерений и системы управления измерительной электроникой и электропитанием;
-
- гидравлической системы позволяющей с помощью одного или нескольких гидравлических клапанов, создать необходимую механическую нагрузку;
-
- вспомогательного оборудования.
Горизонтально расположенное устройство изменений температуры, реализующее индуктивный принцип нагрева и охлаждение жидким азотом, предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Температура исследуемого образца, может измеряться термопарами типа S, K или В. Измерительная система предназначена для измерения и регистрации изменений линейных размеров образца и представляет собой преобразователь смещения LVDT.
Гидравлическая система передает на образец, посредством гидроцилиндра, механические нагрузки, с неограниченным числом шагов деформации и обеспечивает возможность поддержания постоянной нагрузки или режима «быстрой» деформации.
Конструкция дилатометра позволяет проводить исследование образцов в различных средах (инертный газ, воздух и в вакуум) и определять параметры деформации и температуру фазовых переходов, а также предусмотрена возможность работы в режимах закаливания и деформации. Пломбирование дилатометра не производится.

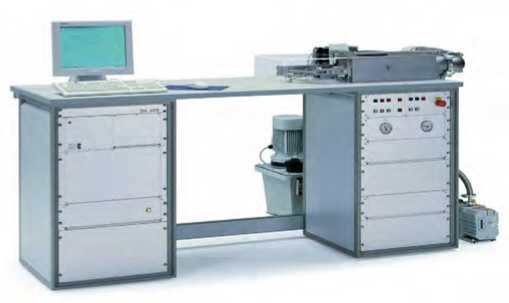

Рисунок 1- Внешний вид дилатометра закалочного и деформирующего DIL 805 A/D
- дилатометр 1 шт.
- руководство по эксплуатации 1 экз.
- методика поверки МП 2416-0020-2011 1 экз.
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочей температуры, °С |
От минус 90 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений тем- 0 пературы, С |
±0,005t*) |
|
Диапазон измерений линейных приращений, мм |
± 2,5 |
|
Пределы допускаемой относительной погрешности измерений линейных приращений, % |
±3,0 |
|
Диапазон измерений температурного коэффициента линейного расширения (ТКЛР), К-1 |
От 0,1-10"6 до 25-10"6 |
|
Пределы допускаемой относительной погрешности измерений ТКЛР, % |
±5,0 |
|
) Скорость изменения температуры, °С/мин |
От 0,1 до 100 |
|
Напряжение питания, В: |
380±22 |
|
Частота питающего напряжения, Гц |
50/60 |
|
Потребляемая мощность, кВ^А, не более |
4,0 |
|
Масса, кг, не более |
300 |
|
Габаритные размеры, мм, не более длина ширина высота |
2000 2000 1000 |
|
Средний срок службы, лет |
8 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа. |
От 15 до 25 От 40 до 80 От 98,3 до 104,3 |
) t — значение измеряемой температуры, 0С
*)при работе дилатометра в режиме закалки скорость нагрева макс. 4000 К/с
скорость охлаждения макс. 2500 К/с
