Номер по Госреестру СИ: 46925-11
46925-11 Счётчики аэрозольных частиц
(Lighthouse)
Назначение средства измерений:
Счётчики аэрозольных частиц Lighthouse (далее - счётчики Lighthouse) предназначены для измерения счетной концентрации аэрозольных частиц в воздухе и неагрессивных газах в соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контролируемые среды».
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 1
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 2
Внешний вид.
Счётчики аэрозольных частиц
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель счётчиков и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Счётчики аэрозольных частиц Lighthouse. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам аэрозольных частиц Lighthouse, модификации Lighthouse Handheld; Lighthouse Solair; Lighthouse Remote
-
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
-
2. Техническая документация фирмы-изготовителя.
Изготовитель
фирма «Lighthouse Worldwide Solutions, Inc», США1221 Disk Drive, Medford, OR 97501, USA
Тел.: 800 945 5905, 510 438 0500
www.golighthouse.com
Заявитель
ООО ПСК «Клинрум Инструментс» г. Москва, ул. маршала Малиновского, д. 6, корп. 1Тел. (499) 196-7727, 7594; факс: (499) 196-7727 http://www.clri.ru, e-mail: clri@clri.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru
Принцип действия счётчиков Lighthouse основан на регистрации рассеянного оптического излучения. В качестве источника света используется полупроводниковый лазер. Частицы, попадая в освещённый рабочий объем конденсорной системы, создаваемый в одном из фокусов, рассеивают излучение, которое регистрируется фотоприемником, расположенном во втором фокусе. Прямое излучение поглощается световой ловушкой, выполненной в виде абсолютно чёрного тела. Использование эллиптического зеркала обеспечивает регистрацию рассеянного лазерного излучения в телесном угле, близком к 2п. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число аэрозольных частиц. Прокачка анализируемой пробы осуществляется встроенным насосом (за исключением счетчиков Remote, оборудованных внешним побудителем расхода). Результаты измерений могут быть представлены в интегральной или дифференциальной форме.
Конструктивно счётчики Lighthouse выполнены в виде единого блока (рис. 1, 2, 3). Модели отличаются исполнением корпуса, способами управления, диапазонами счётной концентрации, значениями объёмного расхода, габаритными размерами и массой. В зависимости от исполнения модели счетчиков Lighthouse имеют численные обозначения и дополнительную буквенную индексацию. Численные обозначения моделей (Lighthouse Handheld 2016, 3013, 3016, 5016; Lighthouse Solair 1001, 1100, 3010, 3100, 3200, 3350, 5100, 5200, 5350; Lighthouse Remote 110x, 201x, 301x, 501x, 310x, 510x) указывают на установленные каналы регистрации размеров частиц и значения номинального объемного расхода анализируемой пробы.
Программное обеспечение.Управление осуществляется с помощью сенсорного экрана на передней панели счётчиков (модели Handheld; Solair), либо посредством клавиш на передней панели счетчика модели Handheld 3013 с помощью внутреннего программного обеспечения (версия 4.0 и выше) или с помощью внешнего программного обеспечения LMS Express (версия 7.0 и выше) (модели Remote). Передача результатов измерений может осуществляться на персональный компьютер посредством программного обеспечения LMS X^ange (версия 1.6 и выше) через цифровые интерфейсы RS-232, USB, RJ-45 (RS-485/Modbus, Ethernet), а также через аналоговый токовый выход.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
LMS XOiange |
«Lm sXChange .exe» |
1.6 |
10ee7ee8cef3ff02dcbe23 96f5 7e5c70 |
MD5 |
LMS Express |
LmsExpress.msi |
7.0 |
98c39bd607b25c9d16806e4b 276abfc5 |
MD5 |
Нормирование метрологических характеристик проведено с учетом того, что внутреннее программное обеспечение версии 4.0 и выше является неотъемлемой частью счетчиков.
Внешнее программное обеспечение «LMS XChange» версии 1.6 и «LMS Express» версии 7.0 не может привести к искажениям результатов измерений счётчиков, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, удаления данных из памяти счётчиков.
Счетчики имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

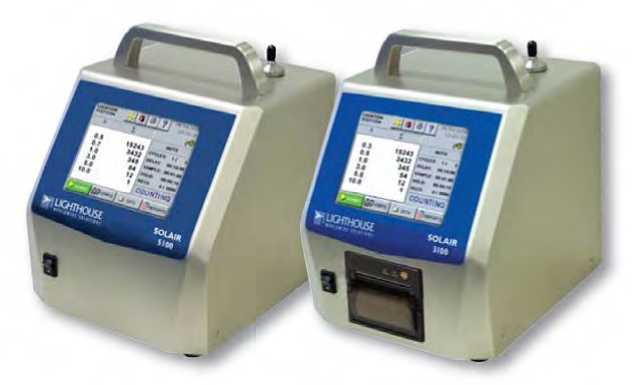

Рис. 2. Внешний вид счётчиков аэрозольных частиц Lighthouse Solair

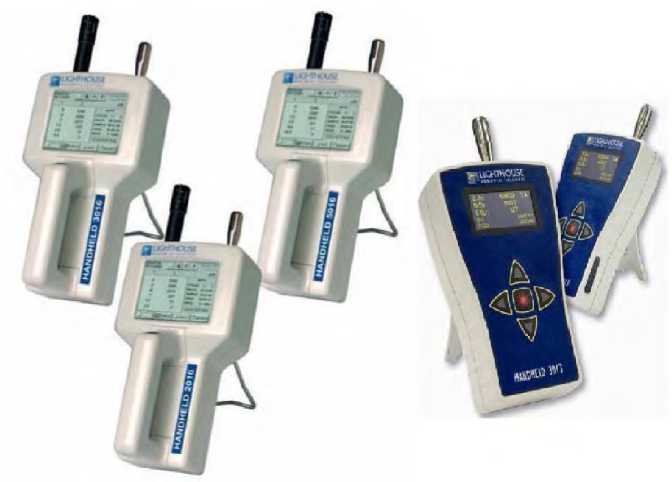

Рис. 1. Внешний вид счётчиков аэрозольных частиц Lighthouse Handheld

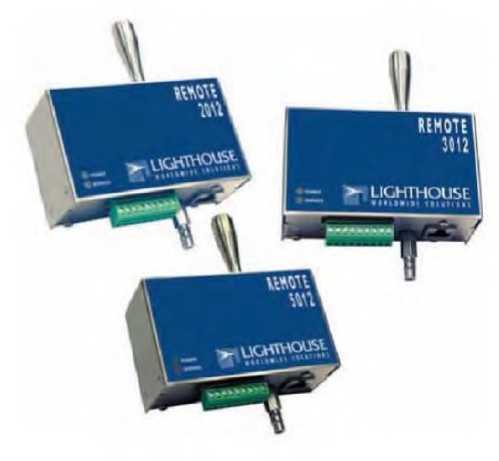

Рис. 3. Внешний вид счётчиков аэрозольных частиц Lighthouse Remote
1. Диапазоны счетной концентрации аэрозольных частиц приведены в таблице 2.
Таблица 2
Модель |
Диапазоны показаний, дм-3 |
Диапазоны измерений, дм-3 | |
Handheld |
2016 |
От 0 до 140000 |
От 10 до 140000 |
3013 | |||
3016 | |||
5016 | |||
Solair |
1001 |
От 0 до 140000 |
От 10 до 140000 |
1100 |
От 0 до 17000 |
От 10 до 17000 | |
3100 | |||
3200 |
От 0 до 8000 |
От 10 до 8000 | |
3350 |
От 0 до 7000 |
От 10 до 7000 | |
5100 |
От 0 до 17000 |
От 10 до 17000 | |
5200 |
От 0 до 8000 |
От 10 до 8000 | |
5350 |
От 0 до 7000 |
От 10 до 7000 | |
Remote |
201x |
От 0 до 70000 |
От 10 до 70000 |
301x | |||
501x | |||
110x |
От 0 до 17000 |
От 10 до 17000 | |
310x | |||
510x |
2. Пределы допускаемой относительной погрешности, % ± 20.
3. Технические характеристики счетчиков приведены в таблице 3.
Таблица 3
Модель |
Каналы регистрации размеров частиц, мкм |
Номинальный объемный расход, дм3/мин | |
Handheld |
2016 |
0,2-0,3; 0,3-0,5; 0,5-0,7; 0,7-1; 1-2; более 2 |
2,83±0,15 |
3013 |
0,3-0,5; 0,5-0,7; 0,7-1; 1-2,5; 2,5-5; 5-10; более 10 | ||
3016 |
0,3-0,5; 0,5-0,7; 0,7-1; 1-2; 2-2,5; 2,5-3; 3-5; 5-10; 10-25; более 25 | ||
5016 |
0,5-0,7; 0,7-1; 1-3; 3-5; 5-10; 10-25; более 25 | ||
Solair |
1001 |
0,1-0,2; 0,2-0,3; 0,3-0,5; 0,5-1; 1-5; 5-10; 10-20; более 20 |
0,28±0,02 |
Модель |
Каналы регистрации размеров частиц, мкм |
Номинальный объемный расход, дм3/мин | |
1100 |
0,1-0,15; 0,15-0,2; 0,2-0,25; 0,25-0,3; 0,3-0,5; 0,5-0,7; 0,7-1; 1-5; более 5 |
28,3±1,4 | |
3100 |
0,3-0,5; 0,5-1; 1-3; 3-5; 5-10; 10-25; более 25 | ||
3200 |
56,6±2,8 | ||
3350 |
100±5 | ||
5100 |
0,5-0,7; 0,7-1; 1-3; 3-5; 5-10; 10-25; более 25 |
28,3±1,4 | |
5200 |
56,6±2,8 | ||
5350 |
100±5 | ||
Remote |
201x |
0,2-0,3; 0,3-0,5; более 0,5 |
2,83±0,15 |
301x |
0,3-0,5; 0,5-1; 1-3; более 3 | ||
501x |
0,5-5; 5-10; более 10 | ||
110x |
0,1-0,15; 0,15-0,2; 0,2-0,25; 0,25-0,3; 0,3-0,5; 0,5-0,7; 0,7-1; более 1 |
28,3±1,4 | |
310x |
0,3-0,5; 0,5-1; 1-5; более 5 | ||
510x |
0,5-1; 1-5; 5-10; 10-25; более 25 |
4. Масса, габаритные размеры, электрическое питание и потребляемая мощность приведе-
ны в таблице 4.
Таблица 4.
Модель |
Масса, кг |
Г абаритные размеры, Д х Ш х В, мм |
Электрическое питание |
Потребляемая мощность, В^А | ||
С батареей |
Без батареи | |||||
Handheld |
2016 |
1 |
222 х 127 х 63 |
220 (+ 22;-22) В частота (50±1) Гц; от встроенной аккумуляторной батареи напряжением 7,2 В |
15 | |
3013 | ||||||
3016 |
0,68 |
105 х 165 х 48 | ||||
5016 |
1 |
222 х 127 х 63 | ||||
Solair |
1001 |
6,7 |
5,8 |
203 х 216 х 226 |
220 (+ 22;-22) В частота (50±1) Гц; от встроенной аккумуляторной батареи напряжением 15,2 В |
250 |
1100 | ||||||
3100 |
6,8 |
5,9 |
248 х 203 х 260 | |||
3200 |
12,52 |
11,2 |
394 х 203 х 264 | |||
3350 | ||||||
5100 |
6,8 |
5,9 |
248 х 203 х 260 | |||
5200 |
12,52 |
11,2 |
394 х 203 х 264 | |||
5350 | ||||||
Remote |
201x |
0,35 |
43 х 107 х 63 |
От внешней сети постоянного тока напряжением 24 В |
15 | |
301x | ||||||
501x | ||||||
110x |
3,18 |
267 х 194 х 85 | ||||
310x |
0,9 |
89 х 107 х 84 | ||||
510x |
0,44 |
43 х 107 х 76 |
-
5. Условия эксплуатации:
от 10 до 40 0С; от 10 до 85 %; от 84 до 106,7 кПа. 5000.
5.
- диапазон температуры окружающей среды
- диапазон относительной влажности
- диапазон атмосферного давления
-
6. Наработка на отказ, ч
-
7. Средний срок службы, лет
