Номер по Госреестру СИ: 46760-11
46760-11 Манометры грузопоршневые пневматические
(DGDP-001, DGS-001, DGS-0008)
Назначение средства измерений:
.
Манометры грузопоршневые пневматические DGDP-001, DGS-001, DGS-0008, (далее - грузопоршневые манометры), предназначены для калибровки, поверки, испытаний и настройки средств измерений давления.
Внешний вид.
Манометры грузопоршневые пневматические

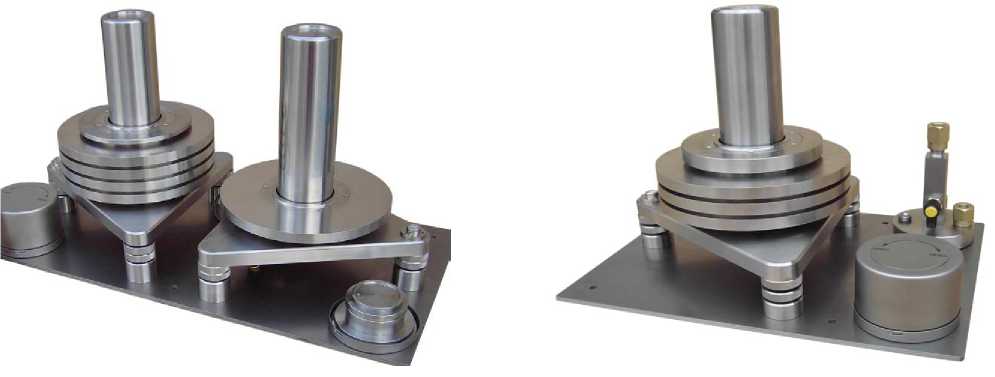

Рисунок № 1
Изготовитель
Фирма «STIKO Meetapparatenfabriek BV», 5, 9301 LM RODEN А/Я 46, 9300 AA RODEN НидерландыТел. : +31 - (0)505013813 Факс: +31 - (0)505013824 Эл. почта: sales@stiko.nl www.stiko.nl
Заявитель
ЗАО «Теккноу»Адрес: 196066, г. Санкт-Петербург, Московский пр., 212, офис 0012 Тел. (812) 324-56-27, факс (812) 324-56-29
Эл. Почта: info@tek-know.ru
Испытательный центр
ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Адрес: 119361, г. Москва, ул. Озёрная, 46. Тел: (495) 437-55-77, факс: (495) 437-56-66.
Принцип действия манометров основан на уравновешивании измеряемого давления весом накладываемых на грузоприемное устройство специальных грузов.
Основным элементом грузопоршневых манометров является поршневая измерительная система, состоящая из тщательно обработанного цилиндра и притертого к нему (неуплотнённого) поршня. Точность измерений грузопоршневыми манометрами зависит, в основном, от тщательности обработки поршневых пар (поршневых измерительных систем). При калибровке, в соответствии с применяемой методикой, поршневым парам передается значение эффективной площади используемого эталона и определяется масса специальных грузов.
Материал поршня и цилиндра - карбид вольфрама. Для смазки поршня применяется специальное гидравлическое масло DWT 812. Номинальный диаметр поршня 5 мм.
Грузопоршневые манометры снабжены указателем нулевого положения и грузоприемной тарелкой. Между цилиндром и поршнем отсутствуют механические уплотнения, а радиальный зазор между ними, заполненный при работе прибора рабочей жидкостью, составляет при выпуске из производства от 1 до 3 мкм. В состав устройства для создания давления входят запорные вентили, ниппели с колпачками для подсоединения поверяемых приборов и воздушный пресс.
В комплект грузопоршневого манометра DGS-001 и DGS-0008 входит одна поршневая измерительная система, а в комплект DGDP-001 - 2. Для каждой измерительной поршневой системы имеется комплект специальных грузов. Наличие двух поршневых измерительных систем позволяет использовать грузопоршневой манометр DGDP-001 для поверки, калибровки и испытаний средств измерений разности давлений.
Грузопоршневые манометры DGS-001 и DGS-0008 могут комплектоваться регулятором давления газа GPR200, а манометр DGDP-001 - регулятором GPR200D, которые используется для улучшения эксплуатационных характеристик.
Характеристика/Модель |
DGS-001, DGS-0008 |
DGDP-001 |
Диапазон измерений и задания избыточного давления, МПа |
от 0 до 20,5 |
от 0 до 20 |
Диапазон измерений и задания разности давлений, МПа |
от 0 до 20 | |
Относительная погрешность измерений, % |
± 0,01 |
; ±0,02 |
Максимальное значение давления, МПа |
25 | |
Г абаритные размеры, не более, мм (Длинахширинахвысота) |
425х320х315 |
600x320x315 |
Масса, кг |
15,8; 16,4 |
22,5 |
Рабочие условия эксплуатации: | ||
- температура окружающего воздуха, °С |
23±2 | |
- относительная влажность, % |
<80 |
