Номер по Госреестру СИ: 46755-11
46755-11 Штангены ООО "ДЕТАЛИНГ"
(Нет данных)
Назначение средства измерений:
Штангены ООО «ДЕТАЛИНГ» (далее по тексту - штангены) предназначены для измерений геометрических размеров тележек грузовых вагонов железных дорог колеи 1520 мм.
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 1
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 2

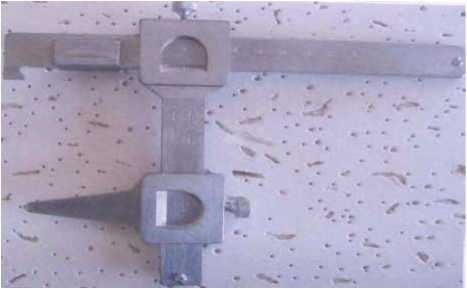

Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 3
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 4
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 5
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 6
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 7
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 8

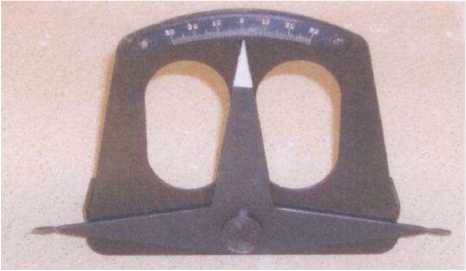

Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 9
Внешний вид.
Штангены ООО "ДЕТАЛИНГ"
Рисунок № 10
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист паспорта прибора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штангенам ООО «ДЕТАЛИНГ»МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
ТУ 32 ЦВ «Штангены для измерения геометрических параметров тележек грузовых вагонов железных дорог колеи 1520 мм. Технические условия»
Поверка
Поверкаосуществляется в соответствии с документом по поверке «Штангены ООО «ДЕТАЛИНГ». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2011г. и включенным в комплект поставки штангенов.
Основные средства поверки:
-
- Образцы шероховатости ГОСТ 9378-93
-
- Инструментальный микроскоп по ГОСТ 8074-82
-
- Линейка поверочная лекальная, класс точности 1 по ГОСТ 8026-92
-
- Набор щупов по ТУ 034-0221197011-91
-
- Концевые меры длины по ГОСТ 9038-90 и МИ1604-87
-
- Набор принадлежностей к КМД по ГОСТ 4119-76
-
- Штангенциркуль ШЦ-1-800-0,1 по ГОСТ 166-89
-
- Угольник поверочный УЛП-1-100 по ГОСТ 3749
-
- Угломер с нониусом типа 2-2 по ГОСТ 5378-88 и МИ 2131-90
-
- Штангенрейсмас ШР-400 по ГОСТ 164
-
- Штатив по МИ 1673-87 и по ГОСТ 10197-70
Испытательный центр
Государственный центр испытаний средств измерений ГЦИ СИ ФГУП«ВНИИМС», г. Москва
Штангены состоят из штанги с миллиметровыми делениями и из перемещающейся по штанге подвижной ножки (одной или несколько). На штанге также закреплена неподвижная ножка. Измерения производятся путем перемещения подвижной ножки по штанге. Отсчет показаний производится по шкале штанги с помощью риски, нанесенной на подвижной ножке. Штангены выпускаются следующих модификаций: штанген базового размера, штанген ФП, штанген Н, штанген РВП, штанген подпятника, штанген пятника и подпятника, штанген-толщиномер, штанген-шаблон фрикционного клина, штанген-шаблон НП надрессорной балки, штанген-шаблон абсолютный вагонный, штанген-скоба ДК, штанген-присбособление надрессорной балки, штанген-приспособление корпуса буксы, штанген-ЭК, отличающиеся диапазонами измерений и назначением.
Модификации штангенов в зависимости от назначения приведены в таблице 1.
Таблица 1
№№ п/п |
Измеряемые параметры тележек вагонов |
Модификации штангенов |
1 |
Расстояние между наружными направляющими брусковых проемов боковой рамы |
Штанген базового размера |
2 |
Расстояние между фрикционными планками боковой рамы |
Штанген Н |
3 |
Толщина внутреннего и наружного буртов |
Штанген ФП |
4 |
Расстояние между внутренними поверхностями ободьев колес |
Штанген РВП |
5 |
Размеры подпятника и пятника соединительных балок |
Штанген подпятника |
6 |
Проем надрессорной балки |
Штанен пятника и подпятника |
7 |
Толщина обода цельнокатного колеса |
Штанген-толщиномер |
8 |
Размеры рабочих поверхностей фрикционного клина |
Штанген-шаблон фрикционного клина |
9 |
Величины износов опорных наклонных поверхностей надрессорной балки тележки грузового вагона |
Штанген-шаблон НП надрессорной балки |
10 |
Размеры проката, навара, ползуна колеса и толщины гребня колесных пар |
Штанген-шаблон абсолютный вагонный |
11 |
Диаметр колес по кругу катания |
Штанген-скоба ДК |
12 |
Величина завышения клина над нижней опорной поверхностью надрессорной балки в вагонных депо и вагоноремонтных заводах |
Штанген-приспособление надрессорной балки |
13 |
Размеры корпуса буксы тележек модели 18-100 |
Штанген-приспособление корпуса буксы |
14
Расстояние от торца оси до внутренней поверхности ободьев колес и эксцентричности круга катания
Штанген-ЭК
Штанген-шаблон абсолютный-вагонный
Штанген-толщиномер
Штанген базового размера
Штанген-ЭК
Штанген Н
Штанген ФП
Штанген-шаблон НП надрессорной балки
Штанген подпятника
Штанген пятника и подпятника
Штанеген-шаблон фрикционного клина
Штанген-приспособление надрессорной балки
Штанген-приспособление корпуса буксы
Наименование модификации штангена |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности, мм |
Масса, кг, не более |
Габаритные размеры, мм не более |
Штанген базового размера |
От 2180 до 2195 |
1 |
±0,5 |
5,2 |
длина- 2250 ширина- 48 высота- 235 |
Штанген Н |
От 750 до 765 |
1 |
±0,5 |
3,5 |
длина- 861 ширина- 35 высота- 165 |
Штанген ФП |
От 620 до 650 |
1 |
±0,5 |
2,0 |
длина- 656 ширина- 24 высота-295 |
Штанген РВП |
От 1430 до 1450 |
1 |
±0,5 |
2,9 |
длина- 1560 ширина- 35 высота-125 |
Штанген подпятника |
Св. 0 до 20 Св.0 до 30 Св. 0 до 40 |
1 |
±0,5 |
1,1 |
длина- 425 ширина- 25 высота-105 |
Штанген пятника и подпятника |
От 452 до 472 Св. 0 до 20 От 45 до 75 От 280 до 300 |
1 |
±0,5 |
1,8 |
длина- 530 ширина- 23 высота-115 |
Штанген-толщиномер |
Св. 0 до 90 |
1 |
±0,5 |
0,37 |
длина- 190 ширина- 145 высота- 75 |
Штанеген-шаблон фрикционного клина |
Св.0 до 10 От 226 до 239 |
1 |
±0,5 |
1,07 |
длина- 309 ширина- 26 высота-245 |
Штанген-шаблон НП надрессорной балки |
Св. 0 до 10 |
1 |
±0,5 |
1,3 |
длина- 520 ширина- 85 высота-215 |
Штанген-шаблон абсолютный вагонный |
Св. 0 до 10 От 18 до 33 |
0,1 1 |
±0,1 ±0,3 |
0,5 |
длина- 140 ширина- 25 высота-145 |
Штанген-скоба ДК |
От 830 до 1070 |
0,1 |
±0,1 |
5,04 |
длина- 1260 ширина- 180 высота- 330 |
Штанген-приспособление надрессорной балки |
±15 |
1 |
±0,5 |
0,42 |
длина- 200 ширина- 58 высота-125 |
Штанген-приспособление корпуса буксы |
От 160 до 180 |
1 |
±0,5 |
1.9 |
длина- 345 ширина- 206 высота- 400 |
Штанген-ЭК |
От 330 до 480 Св.0 до 20 |
1 |
±0,5 ±0,1 |
7,4 |
длина- 550 ширина- 150 высота- 450 |
Диапазон рабочих температур (20±5) °С,
Относительная влажность воздуха не более 80%
