Номер по Госреестру СИ: 46733-11
46733-11 Комплект шаблонов для измерения параметров рельсов
(КРШ)
Назначение средства измерений:
Комплект шаблонов для измерения параметров рельсов КРШ (далее по тексту шаблоны) предназначен для измерений следующих линейных размеров:
-отклонения профиля рельса от симметричности (шаблоны РШ-4(1), РШ-4(2),
РШ-5(1) и РШ-5(2);
-высоты шейки профиля (шаблоны РШ-6(1) и РШ-6(2));
-отклонения формы поверхности катания головки рельса от номинальной по оси симметрии (выпуклость головки рельса) (шаблоны РШ-9(1) и РШ-9(2);
-высоты пера подошвы (шаблоны РШ-10(1) и РШ-10(2).
Внешний вид.
Комплект шаблонов для измерения параметров рельсов
Рисунок № 1
Внешний вид.
Комплект шаблонов для измерения параметров рельсов
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится печатным способом на титульном листе руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность шаблона.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в руководстве по эксплуатации
4604-6.001-2007 РЭ
лист № 4 всего листов 4
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплекту шаблонов для измерения параметров рельсов КРШ
МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне V10-6 50 м и длин волн в диапазоне 0,2 50 мкм.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (поз.3 п.14 Федерального закона Российской Федерации от 26 июня 2008 года № 102-ФЗ Об обеспечении единства измерений).
Поверка
Поверкаосуществляется по документу «ГСИ. Комплект шаблонов для измерения параметров рельсов КРШ. Методика поверки». МП 52-233-2010, утвержденному ФГУП «УНИИМ» в 2010 г.
В перечень основных эталонов, применяемых при поверке, входят:
Плита поверочная 1600х1600 мм, КТ2 по ГОСТ 10905-86;
Щуп 1 мм; КТ2, пределы абсолютной погрешности ±16 мкм по ТУ 3936-01159489947-2007, Госреестр № 369-89
Проектор измерительный ПИ 600ЦВ1 по ТУ 3-3.2259-91 Диапазон измерений (0-150) мм, абсолютная погрешность в пределах ±0,003 мм;
Меры длины концевые плоскопараллельные по ГОСТ 9038-90, размер 80 мм.
Изготовитель
ОАО «Нижнетагильский металлургический комбинат» (ОАО НТМК) г.Нижний Тагил, (Россия)622025, г. Нижний Тагил, Свердловская обл., ул. Металлургов, 1, тел. (3435) 49-0781,
факс (3435) 49-61-69,
E-mail: Vladimir.lebedev@ur.evraz.com
Испытательный центр
ГЦИ СИ ФГУП «УНИИМ», 620000, г. Екатеринбург, ул. Красноармейская, д.4, тел.(434) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ruКонструктивно комплект шаблонов для измерения параметров рельсов КРШ состоит из десяти специальных шаблонов: РШ-4(1), РШ-4(2), РШ-5(1), РШ-5(2), РШ-6(1), РШ-6(2), РШ-9(1), РШ-9(2), РШ-10(1) и РШ-10(2). Шаблоны с цифрой (1) предназначены для рельсов типа Р50, шаблоны с цифрой (2) предназначены для рельсов типа Р65 (ГОСТ Р 51685-2000)
Шаблоны представляют собой пластины, повторяющие форму части контролируемого профиля рельса.
Принцип действия шаблонов основан на контроле наличия просвета, образующегося в определенном месте между рабочей поверхностью шаблона и соответствующей поверхностью рельса.
При измерениях шаблон поочередно прикладывается поверхностями с минимальным и максимальным размером к контролируемым частям поверхности рельса.

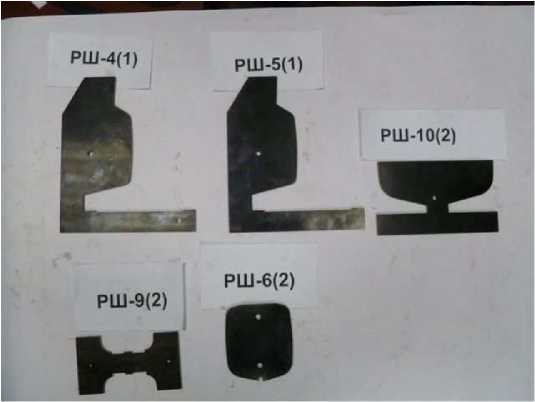

Рисунок 1 - Общий вид шаблонов РШ-4(1), РШ-5(1), РШ-10(2), РШ-9(2) и РШ-6(2)

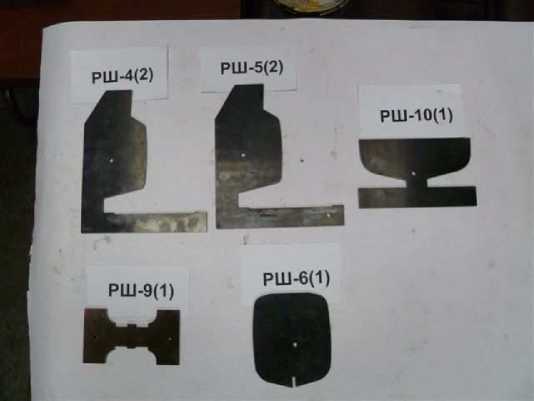

Рисунок 2 - Общий вид шаблонов РШ-4(2), РШ-5(2), РШ-10(1), РШ-9(1) и РШ-6(1)
В комплект поставки комплекта шаблонов для измерения параметров рельсов КРШ входят:
Обозначение |
Наименование |
Кол-во |
4604-5.001 |
Шаблон РШ-4(1) |
1 |
4603-5.001 |
Шаблон РШ-4@) |
1 |
4604-4.001 |
Шаблон РШ-5(1) |
1 |
4603-4.001 |
Шаблон РШ-5@) |
1 |
4604-6.001 |
Шаблон РШ-б(1) |
1 |
4603-6.001 |
Шаблон РШ-6@) |
1 |
4604-9.001 |
Шаблон РШ-9(1) |
1 |
4603-9.001 |
Шаблон РШ-9(2) |
1 |
4604-10.001 |
Шаблон РШ-10(1) |
1 |
4603-10.001 |
Шаблон РШ-10(2) |
1 |
4604-6.001-2007 РЭ |
Руководство по эксплуатации |
1 |
МП 52-233-2010 |
Методика поверки |
1 |
Наименование |
РШ- |
РШ- |
РШ- |
РШ- |
РШ- |
РШ- |
РШ- |
РШ- |
РШ- |
РШ- |
шаблонов: |
4(1) |
4(2) |
5(1) |
5(2) |
6(1) |
6(2) |
9(1) |
9(2) |
10(1) |
10(2) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Номинальные |
64,8 |
73,7 |
67,2 |
76,3 |
83,3 |
105,3 |
71,5 |
74,0 |
7,75 |
8,75 |
значения разме- |
36,0 |
37,5 |
36,0 |
37,5 |
8,4 |
9,4 |
21,6 |
19,3 |
33,5 |
38 |
ров шаблонов, |
82,5 |
104,3 |
21,6 |
19,3 |
19,75 |
21,6 | ||||
необходимых |
7,75 |
8,75 |
0,9 |
1,2 |
8,4 |
9,4 | ||||
для их использо- |
71,5 |
74,0 |
32,5 |
36,75 | ||||||
вания по назна- |
45,7 |
49,1 |
18,25 |
20,1 | ||||||
чению, мм |
1,9 |
2,2 | ||||||||
Допускаемые |
±0,05 | |||||||||
отклонения от номинальных значений размеров, мм, в пределах | ||||||||||
Пределы допускаемой абсолют- |
±0,4 |
±0,4 |
±0,4 |
±0,4 |
±0,3 |
±0,3 |
±0,15 |
±0,15 |
±0,5 |
±0,5 |
ной погрешности измерения шаб- | ||||||||||
лонами параметров рельсов, мм | ||||||||||
Габаритные раз- |
165 |
182 |
165 |
165 |
103 |
130 |
76 |
76 |
150 |
170 |
меры, мм |
х183 |
х212 |
х183 |
Х183 |
х89 |
х107 |
х136 |
х136 |
х80 |
х100 |
х5 |
х5 |
х5 |
х5 |
х5 |
х5 |
х5 |
х5 |
х5 |
х5 | |
Масса,кг |
0,8 |
0,8 |
0,8 |
0,8 |
0,5 |
0,5 |
0,3 |
0,3 |
0,4 |
0,4 |
Средняя нара- |
3500 | |||||||||
ботка до метро- | ||||||||||
логического от- | ||||||||||
каза, ч |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Условия эксплуатации: -температура окружающего воз-0 духа, С, -относительная влажность воздуха, не более, % |
От 0 до 40 80 |
