Номер по Госреестру СИ: 46727-11
46727-11 Преобразователи термоэлектрические
(ARJDX0F180VK00X)
Назначение средства измерений:
Преобразователи термоэлектрические модели ARJDX0F180VK00X (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры на корпусе вращающейся обжиговой печи большой длины с электрическим подогревом производства фирмы «Air Preheater Company» (США), находящейся на ОАО «Новосибирский завод химконцентратов», г.Новосибирск, Россия.
Внешний вид.
Преобразователи термоэлектрические

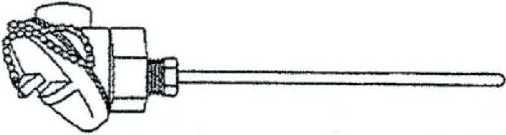

Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели ARJDX0F180VK00X-
1. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3. Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
-
4. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
-
5. ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
-
6. ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
-
7. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Испытательный центр
: Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.МоскваПринцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи представляют собой измерительную вставку, которая состоит из двух чувствительных элементов - термопар с номинальной статической характеристикой преобразования (НСХ) типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-2) с минеральной изоляцией (MgO) термоэлектродов и изолированными (незаземленными) рабочими спаями, помещенных в защитный чехол из нержавеющей стали (316), который соединен с клеммной головкой типа «D» из чугуна при помощи фитинга.
Изображение общего вида термопреобразователя
Термопреобразователь - 12 шт.
Паспорт (на русском языке) - 12 экз.
Диапазон измеряемых температур, °С:..................................от 0 до плюс 1200
Пределы допускаемого отклонения ТЭДС ЧЭ от НСХ, °С:
-
- в диапазоне св. плюс 333 до плюс 1200 °С:.....................................±0,00757
Электрическое сопротивление изоляции при температуре (25±10) °С
и относительной влажности воздуха от 30 до 80 %, МОм, не менее:
Длина монтажной части термопреобразователя, мм:
Диаметр монтажной части термопреобразователя, мм:
Температура окружающей среды, соответствующая рабочим условиям эксплуатации термопреобразователей, °С:..............................от минус 40 до плюс 85.
