Система включает в себя:

• 1. Устройство сбора, обработки и передачи данных, выполненное на основе IBM совместимого персонального компьютера (в дальнейшем - ПК) и имеющее в своём составе:

• - персональный компьютер - ПК с комплектом системного программного обеспечения (Pentium IV, 1000MHz, 512Mb, 40Gb);

• - контроллер интерфейса RS485 2-х портовый;

• - программное обеспечение «БАКУС-ЛР/ПО», версия 5.27.1 (для систем без счетчиков бутылок) или версия 5.27.2 (для систем со счетчиками бутылок), ОС Windows 2000/XP, цифровой идентификатор ПО для обеих версий (метрологически значимая часть ПО) - MD5:E102C7E9BC4A207CB80F9DA3472418A5;



• 2. От одного до пяти расходомеров массовых Promass (Г.р. №15201-07) или расходомеров электромагнитных Promag (Г.р. №14589-09), или любая их комбинация (далее - расходомер).




• 3. До пяти универсальных счетчиков бутылок УСБ-5 (далее - счетчик) в случае использования системы на линиях розлива;



• 4. Источник бесперебойного питания (ИБП);

• 5. От одного до пяти воздухоотделителей.

• 6. От одного до пяти электроклапанов (пневмоклапанов).

Система имеет возможность определения параметров измеряемой среды и подсчета готовой продукции в одной - пяти точках. Места расположения точек измерений определяются технологической схемой производства предприятия потребителя системы. Точки измерений могут комплектоваться либо расходомерами массовыми Promass, либо расходомерами электромагнитными Promag в зависимости от характеристик измеряемой среды и от того какие ее параметры требуется определить.

Если измеряемой средой является только спирт или спиртосодержащая продукция, то точки измерений комплектуются расходомерами массовыми Promass (Исполнение 01).

Если измеряемой средой является только вина, виноматериалы, пиво, вода или другие аналогичные жидкости, когда требуется измерение только объема измеряемой среды, то точки измерений комплектуются расходомерами электромагнитными Promag (Исполнение 02).

В случае, когда измеряемой средой является спиртосодержащая продукция, вина и виноматериалы и т.п., то точки измерений комплектуются как расходомерами массовыми, так и электромагнитными, в зависимости от измеряемой среды в конкретной точке измерений (Исполнение 03).

Расходомеры массовые Promass, установленные в точках измерений, измеряют массовый расход, плотность и температуру измеряемой среды, рассчитывают общий объем измеряемой среды, а также рассчитывают объем безводного спирта на основе коэффициента пересчета, определяемого ПК.

Расходомеры электромагнитные Promag, установленные в точках измерений, измеряют только объемный расход измеряемой среды.

Данные от расходомеров передаются в ПК системы, который с помощью программ «БАКУС-ЛР/ПО» и «BACUS-EGAIS» обрабатывает, индицирует, архивирует параметры измеряемой среды, а также формирует файлы в требуемом формате для передачи полученных данных в локальную сеть предприятия и ЕГАИС.

ПК выполняет следующие функции:

• - сбор первичных данных от расходомеров и счетчиков бутылок по приборной шине;

• - вычисление крепости измеряемой среды;

• - фиксацию с заданным интервалом параметров измеряемой среды, количества и вида готовой продукции, собираемых с расходомеров и счетчиков в собственном локальном архиве, в том числе:

• - объем измеряемой среды;

• - крепость измеряемой среды;

• - объем безводного спирта, приведённый к 20 °С;

• - температуру измеряемой среды;

- количество готовой продукции (штук);

- наименование продукции;

- емкость бутылок;

- время измерений параметров.

- местную индикацию вышеуказанных параметров на мониторе ПК;

- сохранение ранее измеренных значений и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения;

- регистрацию сбоев расходомеров и счетчиков;

- передачу содержимого локального архива потребителю по независимому и защищённому (от воздействия со стороны контролируемого предприятия) каналу связи.

Локальный архив системы расположен на жестком диске, он является первичным источником данных для ЕГАИС и обеспечивает безусловную сохранность своего содержимого безотносительно от текущего состояния системы.

Время хранения данных в локальном архиве системы составляет минимум 5 лет.

Продолжительность автономной работы расходомеров и счетчиков в случае аварийных сбоев в электроснабжении составляет не менее 2 часов после окончания функционирования технологического оборудования.

Используемые схемно-конструктивные решения и программное обеспечение системы делают невозможным скрытную подмену расходомеров, счетчиков и запоминающих устройств, изменение программного обеспечения или искажение данных измерений без нарушения целостности конструкции, разрушения пломб, нарушения электрических соединений и т.п. При передаче данных измерений в ЕГАИС предусмотрены операции по обнаружению потерь данных и анализ их достоверности.

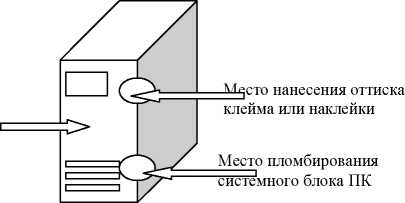

Задняя панель системного блока ПК

При использовании в точках измерений расходомеров электромагнитных Promag определение объемного расхода измеряемой среды основано на принципе измерения электромагнитного потока на основе закона Фарадея.

При использовании в точках измерений расходомеров массовых Promass, объём измеряемой среды определяется как отношение массы измеряемой среды, прошедшей через расходомер, к ее плотности.

Принцип измерений массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода расходомера при прохождении через них измеряемой среды. Плотность измеряемой среды определяется резонансным методом: частота резонирующих измерительных трубок расходомера пропорциональна плотности жидкости, то есть каждое значение резонансной частоты соответствует конкретной плотности.

Температура среды измеряется термосопротивлением, встроенным в расходомер.

Крепость измеряемой среды в процентах по объему определяются в ПК системы путем программного пересчета (программа «БАКУС-ЛР/ПО»), согласно таблице №2 ГОСТ 3639, измеренных расходомером плотности и температуры измеряемой среды.

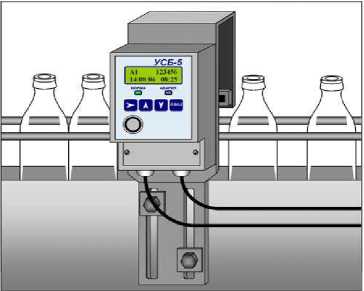

Количество готовой продукции, разлитой в потребительскую тару определяется с помощью счетчиков бутылок, для поштучного учета алкогольной продукции. Данные о количестве готовой продукции индицируются на дисплее счетчика и по шине RS485 поступают в ПК.

Измеренные и рассчитанные параметры измеряемой среды, количество и вид готовой продукции индицируются на экране монитора ПК и на дисплеях расходомеров и счетчиков, архивируются в локальном архиве ПК и могут быть переданы другим пользователям (ЕГА-ИС, локальная сеть потребителя системы и т.п.).

Программное обеспечение «БАКУС-ЛР/ПО» реализовано в среде MS Access 2003 и состоит из следующих модулей:

- Рабочий модуль «Main»;

• - Модуль обработки и расчета крепости - «Calculat-alco»;

• - Модуль формирования файлов ЕГАИС - драйвер «BACUS-EGAIS», версия 3.02.

ПО «БАКУС-ЛР/ПО» предназначено для выполнения следующих функций:

• • опрос измерительных модулей с заданной периодичностью;

• •  контроль работоспособности точек учёта;

• •  отображение данных точек учёта в удобочитаемом виде на экране компьютера;

• • управление основными параметрами учёта;

• •  расчет крепости измеряемой среды;

• •  накопление архива данных точек учёта во внутреннем формате;

• •  взаимодействие с типовыми справочниками ЕГАИС;

• •  формирование отчётов в формате ЕГАИС с заданной периодичностью;

  Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
  Программное обеспечение «БАКУС-ЛР/ПО»	«БАКУС-ЛР/ПО»	- версия 5.27.1 (для систем без счетчиков бутылок) - версия 5.27.2 (для систем со счетчиками бутылок)	E102C7E9BC4A20 7CB80F9DA347241 8A5 - в части расчета крепости измеряемой среды	MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Длина соединительных кабелей между ПК, счетчиками и расходомерами - не более 800 м (по ходу кабельной трассы).

Электропитание - сеть переменного тока напряжением 220±20 В, частотой 50±1 Гц. Потребляемая мощность не более 500 Вт.

Климатические условия эксплуатации системы:

- температура окружающей среды - от плюс 15 до плюс 35 °С для устройства сбора, обработки и передачи данных (для датчиков Promass от -40 до +40 °С, для датчиков Promag от 0 до +40 °С);

- относительная влажность воздуха (для устройства сбора, обработки и передачи данных) - не более 80 % .

Средняя наработка на отказ - не менее 12000 ч.

Средний срок службы - не менее 8 лет.
