Принцип действия основан на деформации балки постоянного сечения (градуировочной балки) по схеме чистого изгиба. При чистом изгибе градуировочной балки её продольная ось изгибается по дуге окружности. При этом условии зависимости между относительной деформацией г наклеенного тензорезистора, геометрическими размерами градуировочной балки и её прогибом имеет следующее выражение:

4(h + 2 Ah)

s =--f ,

L² +4f² ±4fh

где :s - относительная деформация, млн^-1 , в знаменателе перед «4fh» ставится знак «плюс» при установке прогибомера на вогнутой стороне балки, а «минус» - на выпуклой стороне;

h - толщина балки , мм;

ДА - расстояние от поверхности балки до середины чувствительного элемента тензоре-зистора, мм;

f - прогиб балки, мм;

L - база прогибомера, мм.

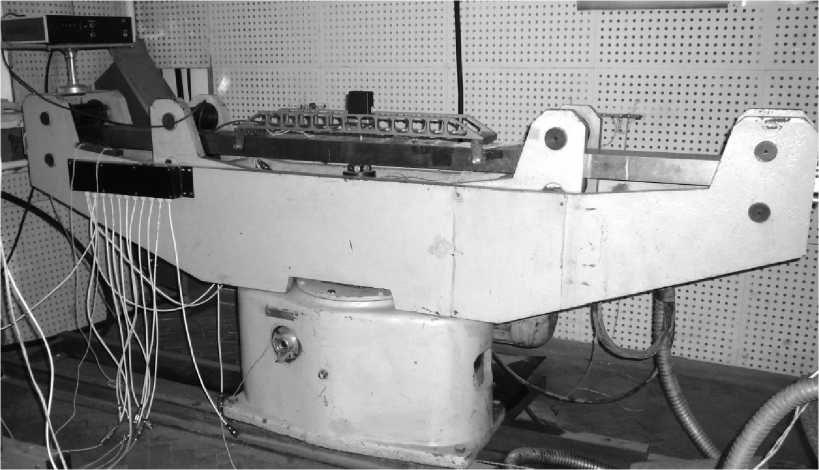

Установка состоит из устройства нагружающего, градуировочной балки, тензометрического прибора и прогибомера с цифровым измерителем.

Устройство нагружающее состоит из станины, неподвижной траверсы, скрепленной со станиной и подвижной траверсы. Каждая траверса снабжена роликами, между роликами установлена градуировочная балка. При движении подвижной траверсы вверх (вниз) верхние волокна градуировочной балки растягиваются (сжимаются), нижние наоборот.

Тензометрический прибор ТП-002Т используется для многоточечных измерений статических сигналов тензорезисторов (относительного изменения сопротивления тензорезисторов) и преобразования аналогового сигнала в цифровой.

Управление установкой может производится как в ручном режиме, так и в автоматическом, с помощью программного обеспечения (ПО) «АРМ испытания тензорезисторов» посредством команд включения/отключения двигателя выдаваемых блоком управления устройства, который в свою очередь получает информацию (сигнал) о величине деформации от цифрового прогибоме-ра.

ПО позволяет в автоматическом режиме обеспечить:

• - ввод данных и управление с клавиатуры;

• - испытание тензорезисторов по заданному алгоритму;

• - математическую обработку результатов испытаний (расчет статической характеристики преобразования, чувствительности, ползучести и гистерезиса тензорезисторов);

• - выдача информации на дисплей;

• - связь с внешними устройствами.

Задняя стенка кожуха тензометрического прибора ТП-002Т имеет пломбировочную чашку, для пломбирования мастикой

Диапазон измерения относительных деформаций, млн^-1

Номинальные размеры градуировочной балки, мм

Пределы допускаемой относительной погрешности воспроизведения деформации, %.

Пределы допускаемой относительной погрешности измерения сигналов тензорезисторов, %

Временная нестабильность поддержания деформации в течении часа, млн^-1 , не более

Номинальная база штатного прогибомера, мм                                 632
