Номер по Госреестру СИ: 46390-11
46390-11 Модули измерительные аналого-цифровые
(D2000M)
Назначение средства измерений:
Модули измерительные аналого-цифровые серии D2000M предназначены для измерения и аналого-цифрового преобразования с заданными метрологическими характеристиками входных аналоговых сигналов от источников напряжения постоянного тока и сопротивления с гальванической развязкой входных и выходных цепей.
Внешний вид.

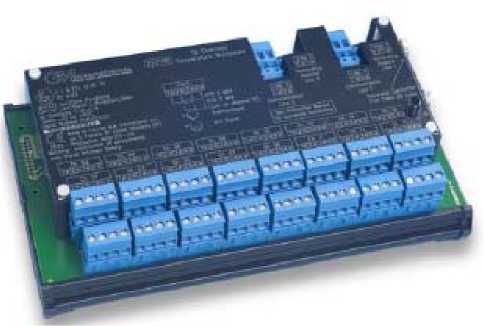

Модули измерительные аналого-цифровые
Рисунок № 1
Изготовитель
фирма "GM International S.r.l", Италия.Юридический и почтовый aflpec:Via San Fiorano, 70, 20058 Villasanta, (MI), Italy E-mail: info@gmintsrl.com
Испытательный центр
: ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева", зарегистрирован в Государственном реестре под № 30001-10.Адрес: 190005, С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Модули D2010M и D2011M имеют аналоговые входы. Принцип действия этих модулей заключается в прямом аналого-цифровом преобразовании высокоточными 18-разрядными АЦП интегрирующего типа входных аналоговых сигналов напряжения постоянного тока и сопротивления в цифровые коды, которые по линиям связи через модули D2050М передаются к исполнительным устройствам и на удаленные мониторы операторов. Модули D2010М и D2011М могут устанавливаться во взрывоопасной зоне.
Модули D2030М предназначены для сбора дискретных сигналов от контактных датчиков (типа "сухой контакт") и бесконтактных датчиков (проксимиторов) и также могут устанавливаться во взрывоопасной зоне.
Питание модулей D2010М, D2011М и D2030М и считывание с них информации осуществляется модулем D2050М, который располагается в безопасной зоне.
Вспомогательные модули D2052М (с релейными выходами с SPDT однополюсными контактами на два направления) и D2053М (с оптоизолированными транзисторными выходами с открытыми коллекторами) служат для повторения состояний входов модуля D2030М в безопасной зоне и управляются модулем D2050М.
Конструктивно все модули выполнены в виде законченных узлов и устанавливаются на 35 мм DIN-рейке. На корпусах модулей имеются съемные клеммные блоки с винтовыми клеммами для подключения проводов сечением до 2,5 мм2. Модули D2010М, D2011М и D2030М являются барьерами искрозащиты и представляют собой искробезопасные гальванические изоляторы. Они имеют сигнализацию обрыва и короткого замыкания полевых кабелей линий связи.
Комплект поставки определяется заказом.
В комплект поставки входит:
-
- модули измерительные аналого-цифровые серии D2000М;
-
- руководство по эксплуатации;
-
- методика поверки МП2064-0045-2010.
модулей представлены в таблицах 1,2.
Таблица 1
Модификация |
Диапазоны входного аналогового сигнала |
Пределы допускаемой основной приведенной*) погрешности преобразова ния Удоп , % |
Количество входов |
Ток потреб ления, мА |
Масса, г |
Зона установки |
Примечание |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
D2010M |
от -21 до 21 мВ от -21 до 80 мВ от 0 до 400 Ом |
± 0,05 |
16 |
8 |
750 |
Взрыво опасная |
Питание от D2050M |
D2011 М |
от -21 до 21 мВ от -21 до 80 мВ от 0 до 400 Ом |
± 0,05 |
16 |
0,4 |
640 |
Взрыво опасная |
Питание от D2050M (через D2010M) |
*) Примечание: нормирующим значением при определении приведенной погрешности является алгебраическая разность верхнего и нижнего пределов диапазона входного сигнала модуля. |
Таблица 2
Моди фикация |
Вид входного сигнала |
Количество входов |
Ток потребления, мА |
Масса, г |
Зона установки |
Примечание |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
D2030M |
Дискретный |
32 |
8 |
680 |
Взрывоопасная |
Питание от D2050М |
D2050M |
Цифровой код Дискретный |
256 128 |
260 |
570 |
Безопасная |
Напряжение питания 24 В DС |
D2052M |
Дискретный |
32 |
300 |
780 |
Безопасная |
Напряжение питания 24 В DС |
D2053M |
Дискретный |
32 |
240 |
540 |
Безопасная |
Напряжение питания 24 В DС |
Примечание: модули D2030M, D2050M и вспомогательные модули D2052M, D2053M не являются средствами измерения и не имеют нормированных метрологических характеристик. |
Температурный коэффициент преобразования модулей
D2010M, D2011M, % /1 0С:
Габаритные размеры (ширина х длина х высота), мм......................127 х 220 х 78
Рабочие условия эксплуатации:
-
- диапазон температуры окружающей среды, 0С........................от минус 40 до 60
-
- относительная влажность при температуре 35 °С, %, не более
-
- диапазон атмосферного давления, кПа....................................... от 84 до 106,7
Маркировка взрывозащиты:
-
- модуля D2050M................................................[Exia] IIC
-
- модулей D2010М, D2011М, D2030М......................Exia ПСТ4 Х
