Номер по Госреестру СИ: 46073-11
46073-11 Преобразователи термоэлектрические
(AX, CX, DX, FX, GX, HX, KX, LX, MX, PX, QX, RX, SX, VX, XX)
Назначение средства измерений:
Преобразователи термоэлектрические с модификациями AX, CX, DX, FX, GX, HX, KX, LX, MX, PX, QX, RX, SX, VX, XX (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также твердых тел, неагрессивных к материалу защитной арматуры ТП.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 7
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 9
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским методом или на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с модификациями AX, CX, DX, FX, GX, HX, KX, LX, MX, PX, QX, RX, SX, VX, XX
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «ELSI S.r.l», Италия.
Поверка
Поверкаосуществляется по документу МП 2411-0060-2010 «Преобразователи термоэлектрические с модификациями AX, CX, DX, FX, GX, HX, KX, LX, MX, PX, QX, RX, SX, VX, XX. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2010 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № в Федеральном информационном фонде 19254-10);
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № в Федеральном информационном фонде 41201-09);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № в Федеральном информационном фонде 19736-11);
Термостаты жидкостные 814 (Регистрационный № в Федеральном информационном фонде 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «ELSI S.r.l», ИталияАдрес: Via Milano, 11, 20020 Lainate MI, Italia
E-mail: info@elsi.it
Web-сайт: http://elsi.it
Заявитель
Общество с ограниченной ответственностью «Рустек» (ООО «Рустек»)ИНН 7802300629
Адрес: 194044, г. Санкт-Петербург, Выборгская наб., д. 43, Литер А
Web-сайт: http://www.rustek.net
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7(812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541b Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru+
Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, помещенной в защитную арматуру. В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
Термопреобразователи изготавливаются в следующих модификациях: AX (A1, A2, A3, A4, A5) , CX (C0), DX (D1, D2), FX (F1, F2, F3, F4), GX (G1, G2, G3, G4, G5, G6, G9), HX (H1, H2), KX (K1, K2, K3), LX (L1), MX (M1, M2, M4, M5, M6, M7, M9), PX (P1, P2, P3, P4, P5, P6, P7), QX (Q1, Q2), RX (R1, R2, R3, R4, R5, R6, R9), SX (S1, S2), VX (V1, V1-TH), XX (X6, X7). Данные модификации различаются наличием жесткой или гибкой конструкции, наличием или отсутствием клеммной головки. Свободные концы ТП могут заканчиваться удлинительными проводами, компенсационным кабелем или вилкой. В модификациях жесткой конструкции свободные концы крепятся в головке к контактным клеммам. В модификациях без головы свободные концы присоединены через переходник к компенсационным проводам.
Фотографии общего вида термопреобразователей приведены на рисунках 1-15.
Пломбирование ТП не предусмотрено.

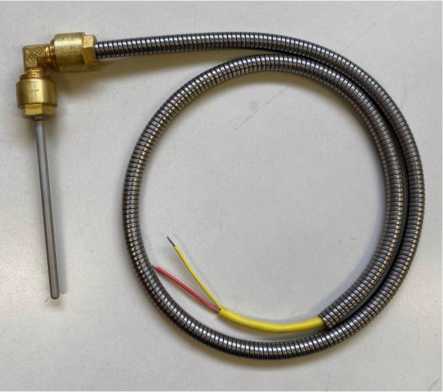

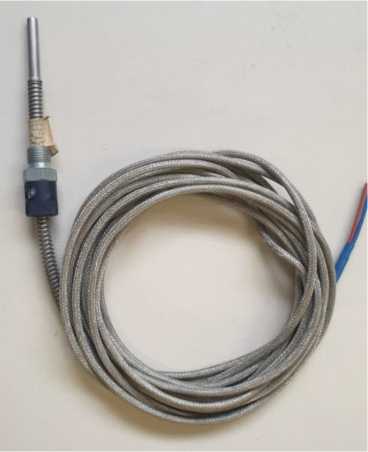

Рисунок 2 - Общий вид термопреобразователей модификации CX

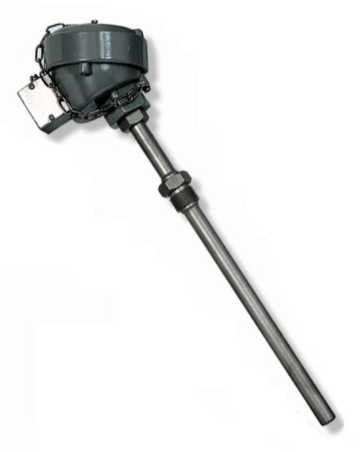

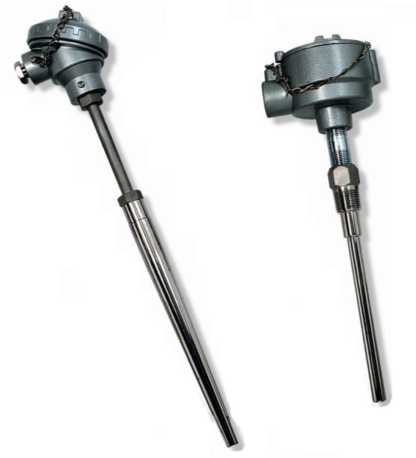

Рисунок 6 - Общий вид термопреобразователей модификации HX

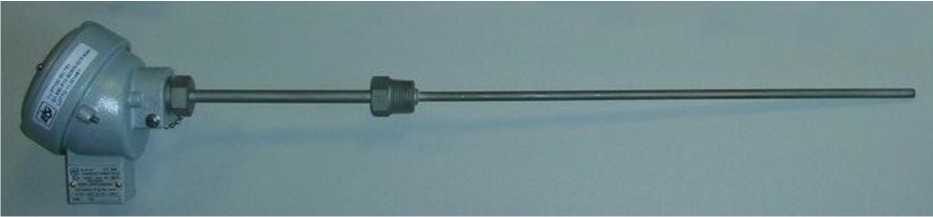

Рисунок 8 - Общий вид термопреобразователей модификации LX
Рисунок 7 - Общий вид термопреобразователей
модификации KX

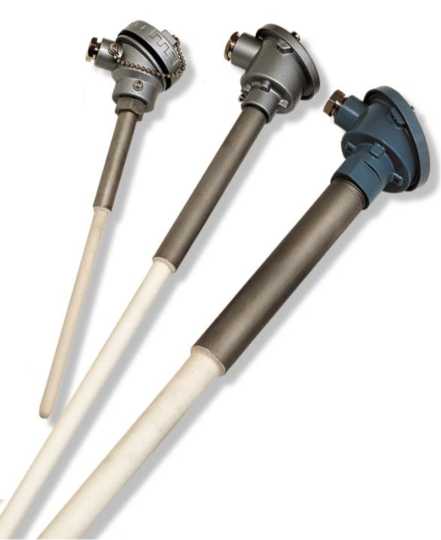

Рисунок 9 - Общий вид термопреобразователей модификации MX

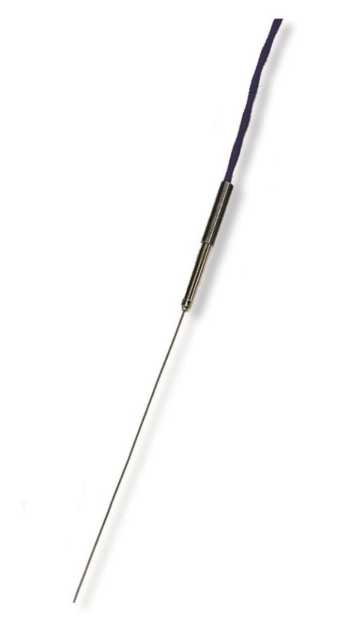

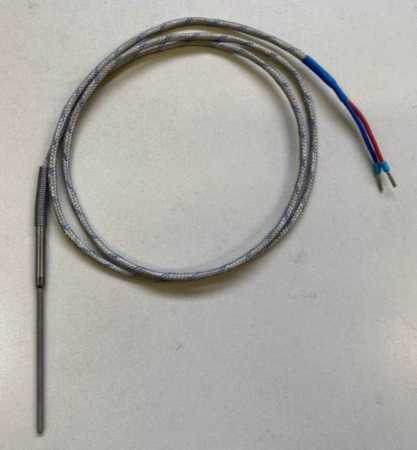

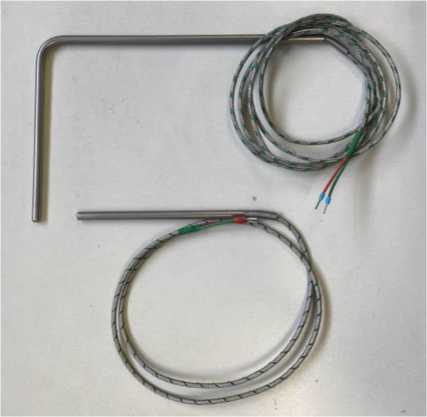

Рисунок 1 - Общий вид термопреобразователей модификации AX

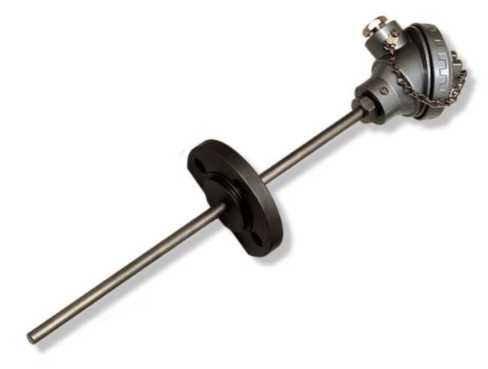

Рисунок 3 - Общий вид термопреобразователей Рисунок 4 - Общий вид термопреобразователей модификации DX модификации GX

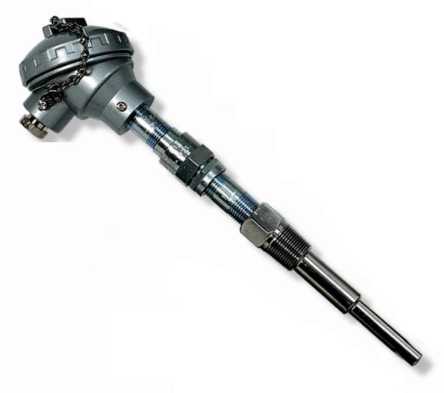

Рисунок 5 - Общий вид термопреобразователей модификации FX
Рисунок 10 - Общий вид
термопреобразователей модификации QX

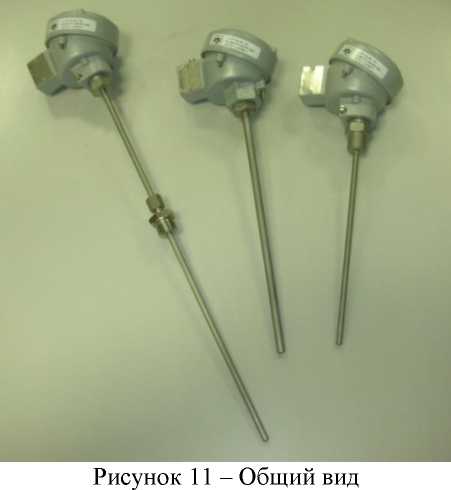

Рисунок 12 - Общий вид

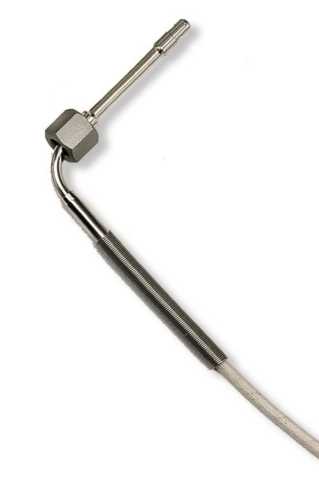

Рисунок 13 - Общий вид термопреобразователей модификации SX

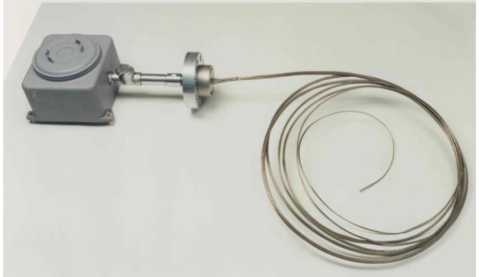

Рисунок 14 - Общий вид
термопреобразователей модификации VX

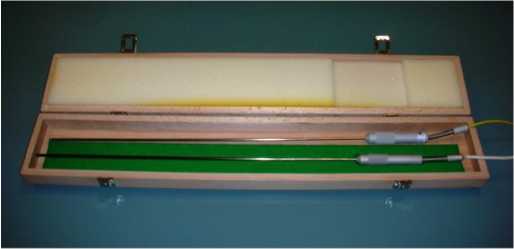

Рисунок 15 - Общий вид термопреобразователей модификации XX
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики ТП модификаций AX, CX, DX, FX, GX, HX, KX
Наименование характеристики |
Модификации | ||||||
A1, A2, A3, A4, A5 |
D1 |
C0 (погружаемая) |
F1, F2, F3, F4 |
G1, G2, G3, G4, G5, G6, G9 |
H1, H2 (2) |
K1, K2, K3 | |
Условное обозначение НСХ по ГОСТ Р 8.585-2001 |
J, T, K |
J, T, K, N |
J, K | ||||
Класс допуска по ГОСТ 6616-94 |
1, 2, 3 |
2 |
1, 2 | ||||
Диапазон измерений температуры, °С |
T: от -40 до +200 J: от 0 до +300 K: от 0 до +300 |
от -40 до +800 |
K: от -40 до +800 J: от -40 до +500 | ||||
Пределы допускаемых отклонений ТЭДС ТП от НСХ |
в соответствии с ГОСТ Р 8.585-2001 |
Таблица 2 - Основные технические характеристики ТП модификаций AX, CX, DX, FX, GX, HX, KX
Наименование характеристики |
Модификации | ||||||
A1, A2, A3, A4, A5 |
D1 |
C0 (погружаемая) |
F1, F2, F3, F4 |
G1, G2, G3, G4, G5, G6, G9 |
H1, H2 (2) |
K1, K2, K3 | |
Время термической реакции Т0,63 (в воде), с, не более |
3 | ||||||
Длина монтажной части, мм (1) |
от 100 до 500 |
от 80 до 500 |
от 100 до 500 |
от 80 до 500 |
от 100 до 500 | ||
Диаметр монтажной части, мм (1) |
3; 4; 5; 6; 7; 8; 10 |
6; 8 |
1,5; 2; 3; 4,5; 6 |
5; 6; 8 |
10; 13,5 |
6; 8 | |
Длина кабеля, м |
от 0,5 до 10 |
от 1 до 10 |
от 0,5 до 5 |
- |
от 0,5 до 10 | ||
Степень защиты от влаги и пыли по ГОСТ 14254-2015 |
- |
IP54, IP65, IP67 |
IP65, IP67 | ||||
Масса, кг, не более |
0,1 |
0,2 |
0,3 |
1,0 |
1,5 | ||
Материал защитной арматуры |
Сталь |
Инконель 600 |
Сталь | ||||
Материал головки |
- |
Алюминий |
- |
Алюминий, полиамид | |||
Средний срок службы, лет, не менее |
10 | ||||||
Рабочие условия эксплуатации - температура окружающего воздуха,°С |
от -20 до +50 |
Наименование характеристики |
М |
одификации | |||||
A1, A2, A3, A4, A5 |
D1 |
C0 (погружаемая) |
F1, F2, F3, F4 |
G1, G2, G3, G4, G5, G6, G9 |
H1, H2 (2) |
K1, K2, K3 | |
- относительная влажность, % |
до 90 | ||||||
Примечания.
|
Таблица 3 - Метрологические характеристики ТП модификаций , LX, MX, PX, QX, RX, SX, VX, XX, DX
Наименование характеристики |
Модификации | ||||||
L1 |
M1, M2, M4, M5, M6, M7, M9 |
P1, P2, P3, P4, Q1, Q2 P5, P6, P7 |
R1, R2, R3, R4, R5, R6, R9 |
S1, S2(1) |
X6, X7 |
D1, V1, D2, V1-TH(2) | |
Условное обозначение НСХ по ГОСТ Р 8.585-2001 |
T |
J, K, S, R |
J, T, K, N |
J, K |
J, T, K, N, S, R |
K | |
Класс допуска по ГОСТ 6616-94 |
1, 2 |
1, 2, 3 |
1, 2 |
1 |
2 | ||
Диапазон измерений температуры, °С |
от 0 до +200 |
от 0 до +1500 |
от -40 до +1050 |
от 0 до +1500 |
от 0 до +1050 | ||
Пределы допускаемых отклонений ТЭДС ТП от НСХ |
в соответствии с ГОСТ Р 8.585-2001 |
Примечания.
-
1. Модификация используется с защитной гильзой
-
2. Термопреобразователи многоканальные - имеют 10 каналов
Таблица 4 - Основные технические характеристики ТП модификаций , LX, MX, PX, QX, RX, SX, VX, XX, DX
Наименование характеристики |
Модификации | |||||||
L1 |
M1, M2, M4, M5, M6, M7, M9 |
P1, P2, P3, P4, P5, P6, P7 |
Q1, Q2 |
R1, R2, R3, R4, R5, R6, R9 |
S1, S2 (2) |
X6, X7 |
D1, V1, D2, V1-TH (3) | |
Время термической реакции Т0,63 (в воде), с, не более |
3 | |||||||
Длина монтажной части, мм (1) |
15 |
от 100 до 1000 |
от 80 до 500 |
от 450 до 600 |
от 3420 до 18855 | |||
Диаметр монтажной части, мм (1) |
4 |
от 4 до 40 |
от 1 до 8 |
2; 3; 4,5; 6; 8 |
6; 8; 10; 13,5 |
6; 8 |
3; 4; 5; 6; 7;8 |
3 |
Наименование характеристики |
Модификации | ||||||
L1 |
M1, M2, M4, M5, M6, M7, M9 |
P1, P2, P3, P4, P5, P6, P7 |
Q1, Q2 |
R1, R2, R3, R4, S1, S2 (2) R5, R6, R9 |
X6, X7 |
D1, V1, D2, V1-TH (3) | |
Длина кабеля, м |
от 0,5 до 10 |
- |
от 0,15 до 50 |
- |
от 1 до 10 |
- | |
Степень защиты от влаги и пыли по ГОСТ 14254-2015 |
- |
IP65, IP67 |
- |
IP54, IP65, IP67 |
- |
IP66 | |
Масса, кг, не более |
0,1 |
2,0 |
0,2 |
1,0 |
1,5 |
0,5 |
20,0 |
Материал защитной арматуры |
Сталь |
Жаропрочная сталь, инконель 600, керамика |
Жаропрочная сталь, инконель 600 |
Сталь, керамика |
Сталь | ||
Материал головки |
- |
Алюминий |
- Алюминий, полиамид |
- |
Алюминий | ||
Средний срок службы, лет, не менее |
10 | ||||||
Рабочие условия эксплуатации
|
от -20 до +50 до 90 |
Примечания.
1. Глубина погружения и диаметр термопробразователя выбирается по требованию заказчика
2. Модификация используется с защитной гильзой
3. Термопреобразователи многоканальные - имеют 10 каналов
