Номер по Госреестру СИ: 45697-10
45697-10 Измерители воздушного зазора
(VM)
Назначение средства измерений:
Измерители воздушного зазора серии VM (далее измерители) предназначены для измерений параметров относительной вибрации (ротора относительно статора). Одним из специализированных применений является контроль измерения воздушного зазора между полюсами ротора и статором в работающих электрических машинах.
Внешний вид.

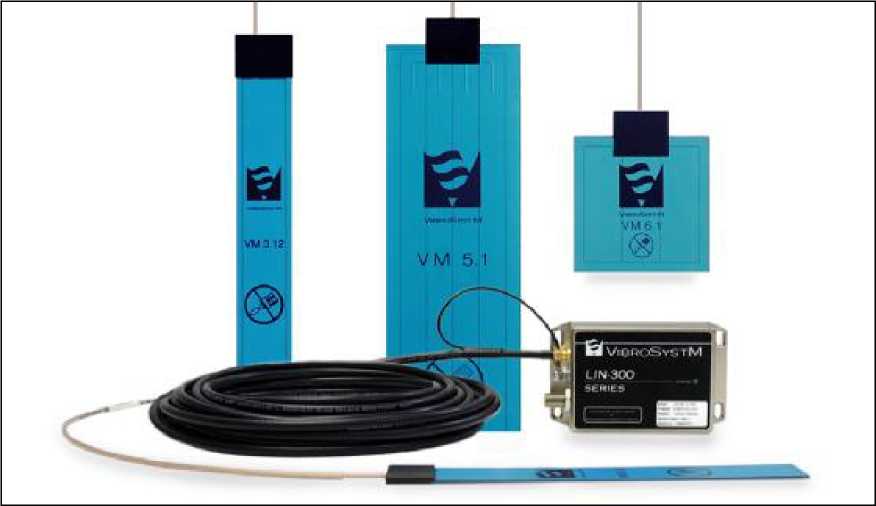

Измерители воздушного зазора
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорт методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на измерители воздушного зазора серии VM фирмы «VibroSystM, Inc.», Канада.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям воздушного зазора серии VM
1. ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
2. Техническая документации фирмы «VibroSystM, Inc.», Канада.
Поверка
Поверкаосуществляется в соответствии с документом МП 45697-10 «Измерители воздушного зазора серии VM фирмы «VibroSystM, Inc.», Канада. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС » 20 октября 2010 г.
Основные средства поверки:
- набор плоскопараллельных концевых мер длины 1-го класса 3-го разряда (номинальные значения длин концевых мер от 1,005 мм до 100 мм);
- мультиметр Agilent 34410А (погрешность ±(0,015 % от отсчета + 0,0004 % от верхнего предела диапазона).
Изготовитель
Фирма «VibroSystM, Inc.», Канада
Адрес: 2727 Jacques-Cartier E. Blvd Longueuil (Quebec) J4N 1L7, Канада
Тел.: +1 450-646-2157
Факс: +1 450-646-2164
Web: http://vibrosystm.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия измерителей основан на зависимости электрической емкости конденсатора, образованного поверхностью измерителя и поверхностью контролируемого объекта от расстояния между ними. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от конструкции). Измерение виброперемещения происходит без механического контакта измерителя с контролируемым объектом.
Измерители воздушного зазора серии VM являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Конструктивно измерители состоят из емкостного датчика (сенсора) серии VM и блока линеаризации сигнала LIN, который преобразует изменение емкости в постоянный ток, пропорциональный величине зазора и удлинительного кабеля.
Измерители воздушного зазора серии VM имеют следующие модификации: VM 3.1 c LIN331, VM 5 c LIN351, VM 6 c LIN361-3/30 и VM 6 c LIN361-5/50, отличающиеся диапазоном измерения перемещения, частотным диапазоном и габаритными размерами.
Внешний вид измерителей показан на рисунке 1.
Рисунок 1.
Таблица 1
Наименование характеристики |
VM 3.1 с LIN331 |
VM 5 с LIN351 |
VM 6 с LIN361-3/30 |
VM 6 с LIN361-5/50 |
Диапазон измерения, мм |
от 2 до 20 |
от 5 до50 |
от 3 до 30 |
от 5 до 50 |
Рабочий диапазон частот, Гц |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 1200 |
Номинальное значение коэффициента преобразования, мА/мм |
0,889 |
0,356 |
0,593 |
0,356 |
Пределы отклонения коэффициента преобразования от номинального значения, %, не более |
±3 | |||
Пределы отклонения коэффициента преобразования от номинального значения в рабочем диапазоне температур, %, не более |
±0,05 | |||
Неравномерность амплитудночастотной характеристики, %, не более |
±3 | |||
Нелинейность амплитудной характеристики, %, не более |
±5 | |||
Нелинейность амплитудной характеристики в рабочем диапазоне температур, при изменении температуры окружающей среды на 1°C, %, не более |
±5 | |||
Напряжение питания (постоянного тока), В |
24 ±15% | |||
Диапазон рабочих температур: | ||||
- для емкостного датчика VM, °С |
от 0 до 125 | |||
- для блока линеаризации LIN, °С |
от 0 до 55 | |||
Г абаритные размеры (длина* ширина* высота): - емкостного датчика VM, мм, не более; |
220,5* 33,25* 3,4 |
268* 80* 5,1 |
95,25*80*5,1 | |
- блока линеаризации LIN, мм, не более |
139,5*82,5*44,5 | |||
Масса: - сенсор VM, г |
40 |
160 |
215 | |
- модуль LIN, г |
370 |
