Номер по Госреестру СИ: 44643-10
44643-10 Контроллеры-дозаторы
(DL8000)
Назначение средства измерений:
Контроллеры-дозаторы DL8000 (далее - контроллеры) обеспечивают измерение массы и (или) объема жидких нефтепродуктов и промышленных химикатов в нефтяной, газодобывающей, нефтеперерабатывающей, химической и других отраслях промышленности с целью их дозирования.
Внешний вид.
Контроллеры-дозаторы
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 20.07.2025
Номер записи -
ID в реестре СИ - 355525
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DL8000,
Производитель
Изготовитель - Фирма "Emerson Process Management / Fisher Controls International LLC"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1096 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№259 от 2021.03.10 О продлении срока действия утвержденных типов средств измерений
№2746 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Контроллеры-дозаторы (DL8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management / Fisher Controls International LLC"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32533-06 |
Преобразователи измерительные пневматические, DVC 6010 Фирма "Emerson Process Management / Fisher Controls International LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
44643-10 20.07.2025 |
Контроллеры-дозаторы, DL8000 Фирма "Emerson Process Management / Fisher Controls International LLC" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Контроллеры-дозаторы (DL8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО «Промышленная группа «Метран» (RA.RU.311702) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры-дозаторы (DL8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В контроллерах установлено встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
|
Таблица 1 - |
Идентификационные данные ПО | |||||
|
Наименование ПО |
LiquidCalcs |
TransactionH istory |
Printer |
Additives |
Batching |
KeypadDisplay |
|
Идентификационное наименование ПО |
W68196 |
W68202 |
W68203 |
W68179 |
W68197 |
W68200 |
|
Номер версии (иден- |
не ниже |
не ниже 2.33 |
не ниже |
не ниже |
не ниже |
не ниже |
|
тификационный номер) ПО |
2.21 |
2.30 |
2.30 |
2.33 |
2.33 | |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-
менений - «средний» по Р 50.2.077-2014.
Алгоритм вычисления цифрового идентификатора ПО CRC32
Знак утверждения типа
Знак утверждения типананосится на фирменную табличку способом гравирования или на наклейку, прикрепляемую к корпусу контроллера и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
содержатся в D301244X012 «Контроллеры-дозаторы DL8000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам-дозаторам DL8000
-
1. ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики средств измерений».
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 44643-10 «Контроллеры-дозаторы DL8000. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.04.2010 г.
Основные средства поверки:
-
- магазин сопротивлений Р4831, класс точности 0,02;
-
- частотометр, относительная погрешность при измерении времени не более 0,002%;
-
- генератор сигналов низкочастотный ГЗ 110;
-
- калибратор постоянного напряжения и тока, пределы приведенной погрешности при измерении тока не более 0,002% (например, В1-13, В1-28).
Изготовитель
«Emerson Process Management/Fisher Controls International LLC», США
- 1612 South 17th Avenue Marshalltown Iowa 50158, USA.
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)
115114, г. Москва, ул. Летниковская, д.10, стр.2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46, Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Контроллеры по введенному в него заданному значению массы или объема дозы выдают в рассчитанные им моменты времени сигналы открытия и закрытия клапана, включения или выключения насоса или инжектора.
Контроллеры выполнены в литом алюминиевом корпусе с крышкой. На передней панели контроллера расположено окно индикатора и клавиатура
Контроллеры состоят из базового блока и модулей ввода-вывода. В базовом блоке имеется три порта связи, возможно подключение до трех дополнительных портов. Данные о массовом или объемном расходе вводятся с турбинных расходомеров, расходомеров Кориолиса, ультразвуковых или других расходомеров. В случае применения объемного расходомера масса дозы среды вычисляется по плотности среды, измеряемой внешним плотномером, установленном на потоке.
Контроллеры могут одновременно дозировать до трех различных продуктов и до шести примесей в каждом из продуктов. Масса и объем продукта в дозе определяется как произведение расхода на время накопления дозы. Сигналы от внешних расходомеров и плотномеров поступают в виде импульсов частотой от 125 Гц до 2кГц, постоянного тока от 4 до 20 мА, напряжения постоянного тока от 1 до 5 В. Для контроля температуры предусмотрен ввод от подключаемого по четырем проводам термопреобразователя сопротивлением 100 Ом.
Контроллеры формируют отчеты, архивирует до 450 аварийных сигналов и до 200 операций, хранит результаты последних 1000 измерений.
Состояние каналов ввода-вывода отображается шестью зелеными светодиодами.
Общий вид контроллеров приведен на рисунке 1.

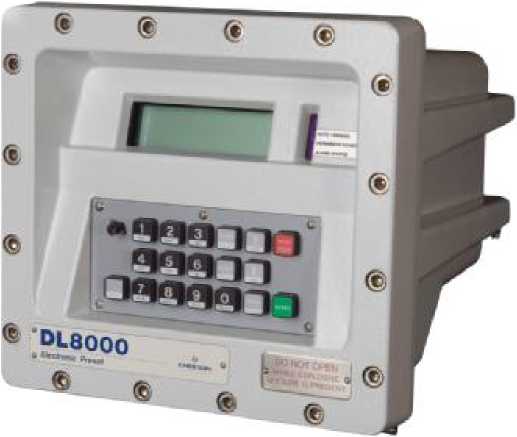

Рисунок 1 - Общий вид контроллеров-дозаторов DL8000
Таблица 2 - контроллеров
|
Характеристики процессора |
32-разрядный процессор на базе процессора Motorols MPC862 Quod Integrated Communication Controller (Power QUICC™) с тактовой частотой 50 МГц. Память: флэш-память загрузки 256 кбайт; флэш-память для образа микропрограммного обеспечения 4 Мбайт; статическое ОЗУ для архивных журналов и конфигурации 1 Мбайт; синхронное динамическое ОЗУ для выполнения микропрограмм и основной программы 8 Мбайт. | |||
|
Питание |
Напряжение 100 - 240 В переменного тока, 50/60 Гц, потребляемый ток до 0,75 А | |||
|
Резервное питание |
От литиевой аккумуляторной батареи Sony 3В CR2430 | |||
|
Погрешность |
привед. |
преобразования аналогового сигнала в цифровой код, % |
± 0,02 | |
|
измерения количества импульсов, имп. |
± 1 на 10 000 | |||
|
относит. |
измерения времени, % |
± 0,01 | ||
|
относит. |
преобразования объемного расхода среды в объем дозы, % |
при числоимпульсном входе сигнала от расходомера |
± 0,01 | |
|
при токовом входе сигнала от расходомера |
± 0,1 | |||
|
преобразования объемного расхода среды в массу дозы: |
при числоимпульсном входе сигнала от расходомера и плотномера |
± 0,01 | ||
|
при числоимпульсном входе сигнала от расходомера и токовом входе сигнала от плотномера, при токовом входе сигнала от расходомера и числоимпульсном входе от плотномера |
± 0,1 | |||
|
при токовом входе сигнала от расходомера и плотномера |
± 0,15 | |||
|
Температура окружающей среды, °С |
процессора |
от минус 40 до 65 | ||
|
жидкокристаллического дисплея |
от минус 20 до 65 | |||
|
Габариты (высота, ширина, толщина), мм |
330x355x366 | |||
|
Масса, кг, не более |
34 | |||
