Сведения о средстве измерений: 44543-10 Приборы Эриксена

Номер по Госреестру СИ: 44543-10
44543-10 Приборы Эриксена
(Нет данных)

Назначение средства измерений:
Приборы Эриксена (далее - приборы) предназначены для измерений глубины вдавливания пуансона в образец материала.

сертификация программного обеспечения
Внешний вид. Приборы Эриксена, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы Эриксена
Рисунок № 1

Общие сведения

Дата публикации - 22.09.2020
Срок свидетельства - 25.08.2025
Номер записи -
ID в реестре СИ - 355399
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Эриксена, Эльф, Приборы, Нет модификации, Нет данных, ., -,

Производитель

Изготовитель - Фирма "Byk-Gardner"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 84
Выдано извещений - 1
Кол-во периодических поверок - 38
Кол-во средств измерений - 43
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 2382 дн.

Наличие аналогов СИ: Приборы Эриксена (Нет данных)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
44543-10 Приборы Эриксена (Нет данных)
Фирма "Byk-Gardner" (ГЕРМАНИЯ )
23050-02 Приборы Эриксена (Нет данных)
ООО "Градиент-Техно" (РОССИЯ г.Москва)

Все средства измерений ООО "Градиент-Техно"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
42757-09
01.01.2015
Толщиномеры покрытий , Byko-test 8500 и Byko-test 8500 Premium
Фирма "Byk-Gardner" (ГЕРМАНИЯ )
ОТ
1 год
44543-10
25.08.2025
Приборы Эриксена, Нет данных
Фирма "Byk-Gardner" (ГЕРМАНИЯ )
ОТ
1 год
45230-10
25.08.2025
Измерители прочности покрытий при ударе, Нет данных
Фирма "Byk-Gardner" (ГЕРМАНИЯ )
ОТ
1 год

Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".

Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы Эриксена (Нет данных)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • -
  • Нет модификации
  • 6 3 2 0 5 3 2
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)
    РСТ
  • Нет модификации
  • BYK 5400
  • 11 0 11 0 8 0 8
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • .
  • Нет модификации
  • 22 0 18 1 22 0 18
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • Нет модификации
  • Нет данных
  • 4 0 4 0 4 0 4
    ФБУ «Магнитогорский ЦСМ»
    (20)
    РСТ
  • нет данных
  • 6 0 0 0 0 0 0
    Москва
    (РОСС RU.0001.310119)
  • Эльф
  • 26 0 0 0 0 0 0
    ФБУ "ЦСМ в Липецкой области"
    (62)
  • 1 0 0 0 0 0 0
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)
    РСТ
  • 1 0 0 0 0 0 0
    ООО "САЯНЫЭНЕРГОМОНТАЖ"
    (РОСС RU.0001.310119)
  • Эльф
  • 1 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311285)
  • Приборы
  • 1 0 0 0 0 0 0
    ФБУ «Белгородский ЦСМ»
    (RA.RU.311380)
    РСТ
  • нет данных
  • 2 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Нет модификации
  • Эриксена
  • 2 0 2 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Эриксена
  • 1 0 1 0 0 0 0

    Стоимость поверки Приборы Эриксена (Нет данных)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    3450 4255
    ФБУ Липецкий ЦСМ
    Липецкая область
    5507 4255
    ФБУ Липецкий ЦСМ
    Липецкая область
    4015 4255
    ФБУ УРАЛТЕСТ
    Свердловская область
    4670 4255
    ФБУ Челябинский ЦСМ
    Челябинская область
    3634 4255

    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклеек на наружную сторону вертикального блока прибора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Прибор Эриксена. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к приборам Эриксена

    МИ 2060-90. ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.

    Техническая документация фирмы «BYK-Gardner GmbH».

    Поверка

    Поверка

    осуществляется в соответствии с документом МП 2512-0025-2009 «Приборы Эриксена. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.12.2009 г.

    Основные средства поверки:

    - штангенциркуль цифровой с глубиномером с диапазоном измерений от 0 до 150 мм и пределами допускаемой абсолютной погрешности ± 0,02 мм.


    Изготовитель


    Фирма «BYK-Gardner GmbH», Германия
    Адрес: BYK-Gardner GmbH, Lausitzer Str. 8, D-82538 Geretsried, Germany. Телефон: +49-8171-3493-0
    Факс: +49-8171-3493-140
    http:// www.byk.com

    Заявитель


    Представительство Общества с ограниченной ответственностью «БИК-Гарднер ГмбХ» Адрес: 191002 г. Санкт-Петербург, ул. Марата д. 47-49, лит. А, офис С 202
    Тел. +7(812) 602-12-91
    Pavel.Karagodin@altana.com
    http:// www.byk.com

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург.
    Адрес: 190005, Санкт-Петербург, Московский пр., 19.
    Телефон: +7(812) 251-76-01, Факс: +7(812) 713-01-14.
    E-Mail: info@vniim.ru, http://vniim.ru/

    Приборы состоят из вертикального блока и стальной станины с поворотным прижимным устройством. Поворотное прижимное устройство предназначено для фиксации испытываемой пластины с покрытием и представляет собой матрицу и эксцентрическое прижимное кольцо с рукояткой. Станина снабжена подвижным пуансоном со сферическим наконечником. Вертикальный блок включает дисплей, клавиши управления движением пуансона, рифленые стопорящие ручки, держатель для стереомикроскопа. При измерениях пуансон перемещают до появления на испытываемом образце трещин, отслоений и т.д. Для перемещения пуансона применяется электрогидравлических привод. Результаты измерений отображаются на дисплее.

    Питание приборов осуществляется от сети.

    Комплект поставки приборов по требованию заказчика может включать стереомикроскоп с 2-х и 4-х кратным оптическим увеличением для рассматривания отпечатка.

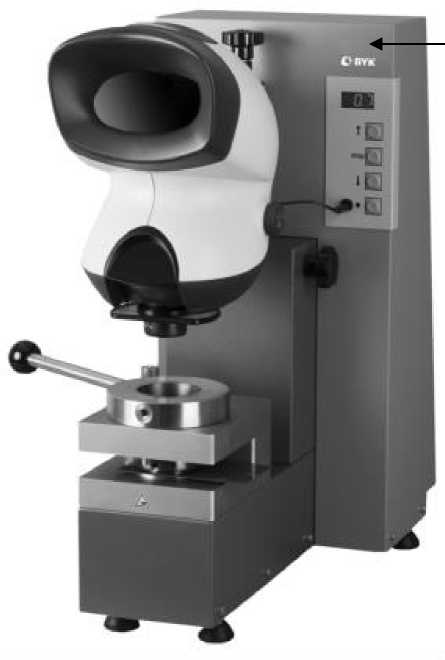

    Внешний вид измерителя, а также место нанесения знака утверждения типа приведены на рисунке 1.

    Внешний вид. Приборы Эриксена (Нет данных), http://oei-analitika.ru

    Рисунок 1 - Общий вид прибора

    Место нанесения знака утверждения типа


    Комплектность измерителей приведена в таблице 2. Таблица 2

    № п/п

    Наименование

    Количество

    1

    Прибор Эриксена

    1

    2

    Стереомикроскоп

    1

    3

    Сетевой кабель со штепселем

    1

    4

    Руководство по эксплуатации

    1

    5

    Методика поверки МП 2512-0025-2009

    1

    - по требованию заказчика


    приборов приведены в таблице 1. Таблица 1

    Наименование параметра

    Значение параметра

    Диапазон измерений глубины вдавливания пуансона, мм

    от 0 до 14

    Дискретность отсчета, мм

    0,1

    Пределы допускаемой абсолютной погрешности измерений глубины вдавливания пуансона, мм

    ± 0,2

    Максимальная высота поднятия прижимного кольца, мм

    17

    Диаметр сферического наконечника пуансона, мм

    20 ± 0,05

    Внутренний диаметр матрицы прибора, мм

    27 ± 0,05

    Внутренний диаметр прижимного кольца, мм

    33 ± 0,1

    Напряжение питания, В

    110 ± 10 или 220 ± 20

    Частота, Гц

    60 ± 3 или 50 ± 2,5

    Потребляемая мощность, Вт, не более

    700

    Номинальное напряжение питания лампы стереомикроскопа, В

    12

    Габаритные размеры прибора, мм, не более

    650x280x600

    Габаритные размеры стереомикроскопа, мм, не более

    300x280x400

    Масса прибора, кг, не более

    55

    Масса стереомикроскопа, кг, не более

    4

    Средний срок службы, лет, не менее

    3

    Условия эксплуатации измерителей:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от 10 до 50

    от 60 до 70

    от 84 до 106,7

    - при диапазоне температуры окружающего воздуха от18 до 22 °С.
