Номер по Госреестру СИ: 44391-10
44391-10 Вакуумметры сопротивления
(APG)
Назначение средства измерений:
Вакуумметры сопротивления APG (далее по тексту - вакуумметры) предназначены для измерений абсолютных давлений негорючих газов.
Внешний вид.
Вакуумметры сопротивления
Рисунок № 1
Внешний вид.
Вакуумметры сопротивления
Рисунок № 2
Внешний вид.
Вакуумметры сопротивления
Рисунок № 3
Внешний вид.
Вакуумметры сопротивления
Рисунок № 4
Внешний вид.
Вакуумметры сопротивления
Рисунок № 5
Внешний вид.
Вакуумметры сопротивления
Рисунок № 6
Внешний вид.
Вакуумметры сопротивления
Рисунок № 7
Внешний вид.
Вакуумметры сопротивления
Рисунок № 8
Внешний вид.
Вакуумметры сопротивления
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 27.03.2025
Номер записи -
ID в реестре СИ - 355252
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
APG100-XLC, APG100-XL, APG100, APG-М, APG-MP-NW16 ST/ST, APG-MP, APG-M; APG-MP; APGX-M; APGX-MP; APG-L; APGX-L; APGX-LT; APGX-H, APG-M, APG-L-NW16, APG-L, APG-100XM, APG-100-XM, APG-100-XLC, APG, модификация APGX-L, APG модификация APG100-XM, APG модификация APG100-XLC, APG, Acom SI-100W, -,
Производитель
Изготовитель - Фирма "Edwards Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3753
Выдано извещений - 80
Кол-во периодических поверок - 1480
Кол-во средств измерений - 239
Кол-во владельцев - 90
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 878 дн.
Приказы РСТ, где упоминается данный тип СИ
№716 от 2015.06.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№639 от 2020.03.27 ПРИКАЗ. О продлении срока действия свидетельств об утверждении типа средств измерений 49 шт
Наличие аналогов СИ: Вакуумметры сопротивления (APG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
44391-10 Вакуумметры сопротивления (APG) Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
41616-09 Вакуумметры комбинированные (Мерадат-ВИТ) ООО "Мерадат" (РОССИЯ г.Пермь) |
Все средства измерений ООО "Мерадат"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29326-05 01.07.2010 |
Вакуумметры сопротивления, APG Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31809-06 01.06.2011 |
Вакуумметры широкодиапазонные, WRG Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
44388-10 27.03.2025 |
Вакуумметры ионизационные, AIGX Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44391-10 27.03.2025 |
Вакуумметры сопротивления, APG Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Бесплатный
Кто поверяет Вакуумметры комбинированные (Мерадат-ВИТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 3 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| ОАО "МСЗ" (1831) | 12 | 0 | 10 | 0 | 12 | 0 | 10 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 359 | 17 | 42 | 255 | 28 | 358 | 42 | 254 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 26 | 3 | 1 | 25 | 0 | 22 | 0 | 22 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 659 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 13 | 3 | 5 | 8 | 0 | 5 | 4 | 1 | ||
| ООО "ИМЦ" (RA.RU.311684) | 18 | 3 | 1 | 17 | 0 | 16 | 0 | 16 | ||
| ООО "АСУМС" (RA.RU.312418) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 22 | 2 | 20 | 0 | 22 | 2 | 20 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1185 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 49 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1288 | 79 | 197 | 1039 | 52 | 752 | 173 | 579 | |
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО "ЕВРОТЕСТ" (РОСС RU.0001.310290) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "МСЗ" (RA.RU.311829) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 40 | 0 | 40 | 0 | 40 | 0 | 40 | |||
| АО "ТЕККНОУ" (RA.RU.312839) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "ГРЦ МАКЕЕВА" (RA.RU.311643) | 7 | 4 | 2 | 5 | 0 | 7 | 2 | 5 |
Стоимость поверки Вакуумметры комбинированные (Мерадат-ВИТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
6989 | 6989 |
Программное обеспечение
Входящие в состав вакуумметров контроллеры TIC, ADC в отличии от AGC и AGD, имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерения давления, прием, обработка и отображение измерительной информации, формирование выходных сигналов; передача данных, включение/выключение реле блокировок для выключения прибора при превышении допустимого давления.
В вакуумметрах, укомплектованных контроллерами TIC, ADC осуществляется автоматическая диагностика состояния прибора, вывод на экран сообщений об ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1. Таблица 1
|
Наименование ПО |
Значение | |
|
Идентификационное наименование ПО |
ПО контроллера TIC |
ПО контроллера ADC |
|
Номер версии (идентификационный номер) ПО |
D39700640 Iss A и выше |
D39591610 Iss A и выше |
|
Цифровой идентификатор ПО |
D39700640A |
adc 70 |
Информация о версии ПО вакуумметров, работающих в комплекте с контроллерами TIC, ADC доступна через меню при включении вакуумметра, номер версии отображается на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014 вакуумметров с контроллером TIC - средний, с контроллером ADC - низкий.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации. На корпус измерительного преобразователя вакуумметра знак наносится фотохимическим или другим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методе измерений приведены в руководстве по эксплуатации на вакуумметр сопротивления APG.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вакуумметрам сопротивления APG
-
1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования»
-
2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-8-1-103 Па».
-
3 Техническая документация фирмы «Edwards Limited», Соединенное королевство Великобритании и Северной Ирландии
Поверка
Поверкаосуществляется по документу МИ 140-89 «ГСИ. Вакуумметры. Методика поверки».
Основным средством измерений является -у7станов3ка вакуумметрическая редукционная 1-го разряда ВОУ-1, диапазон измерений от 10-7 до 103 Па, пределы допускаемой относительной
погрешности ±(7...3) % или деформационно-термопарный эталонный ВДТО-3, диапазон измерений от 1,33-10 до 1,06-105 Па, пределы допускаемой относительной погрешности ±10 % в диапазоне измерений от 1,33-10-3 до 6,65-10 3 Па, пределы допускаемой абсолютной погрешности ±665 Па в диапазоне измерений от 6,65-10 3 до 1,06-10 5 Па.
Изготовитель
Фирма «Edwards Limited», Соединенное королевство Великобритании и Северной Ирландии
Адрес: Manor Royal, Crawley, Bolton, West Sussex, RH10 9LW, UK
Тел: (44) 1293 528844, факс (44) 1293 533453
Заявитель
Акционерное общество «Интек Аналитика» (АО «Интек Аналитика»)
Адрес: 197374, Россия, г. Санкт-Петербург, ул. Оптиков, д. 4, корп. 2, лит. А, офис 209
Тел: +7 (812) 493-24-80, факс: +7 (812) 493-24-82
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» Адрес: 190005, Санкт-Петербург, Московский пр., д.19, Тел.: (812) 323-96-31, факс: (812) 323-96-30, www.vniim.ru.
Принцип действия вакуумметров основан на зависимости электрического сопротивления нагреваемого током элемента от давления газа.
В состав вакуумметра входят тепловой измерительный преобразователь сопротивления и внешний измерительный блок с индикацией показаний.
Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки - нити накала измерительного преобразователя. Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал пропорциональный давлению, который поступает на вход блока электронного управления преобразователя вакуумметра, где преобразуется в нормированный выходной сигнал напряжения. Далее этот сигнал подается на внешний измерительный блок. Для управления работой вакуумметра и цифрового контроля результатов измерений в качестве измерительного блока применяют контроллер AGC, TIC, ADС или дисплей AGD производства «Edwards Limited», входящие в комплект поставки. Результаты измерений вакуумметра можно фиксировать также с помощью цифрового вольтметра.
Вакуумметры имеют 10 модификаций, отличающихся характеристикой выходного сигнала, пределами измерений давления, потребляемой мощностью, весом и габаритами.
По степени защиты от воздействий твердых частиц, пыли и воды вакуумметры соответствуют классу IP40 по ГОСТ 14254.
Внешний вид преобразователей, входящих в состав вакуумметров, приведен на рисунке 1, контроллеров и измерительных блоков - на рисунке 2.

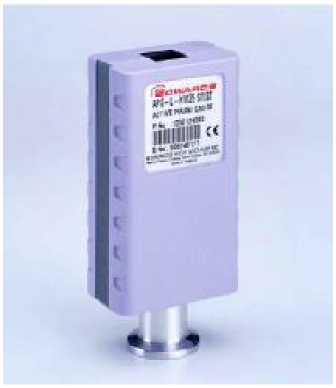

APG- L

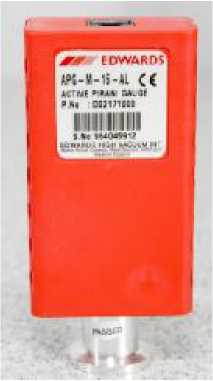

APG-М, APG-МР

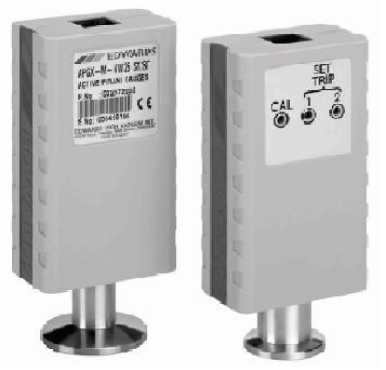

APGX-М, APGX-L, APGX-МР, APGX-LT
APGX-H

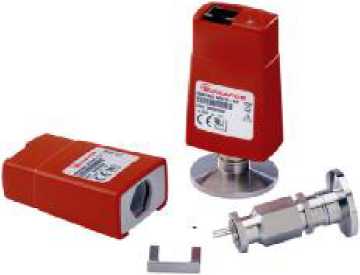

Рисунок 1 - Внешний вид преобразователей измерительных вакуумметров сопротивления APG

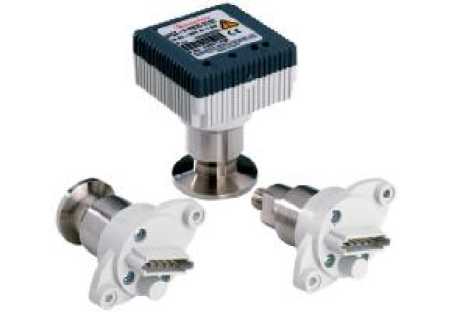

APG100-XM, APG100-XLC
Контроллер TIC
Контроллер ADС

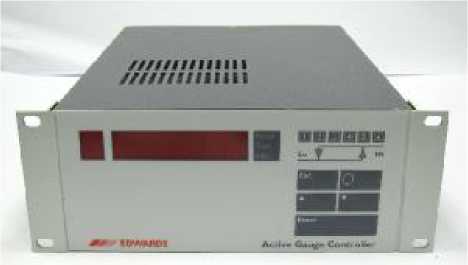

Контроллер AGC
Рисунок 2 - Внешний вид контроллеров и дисплея вакуумметров сопротивления APG
Дисплей AGD
Рабочий диапазон, Па (мбар)
вакуумметра с измерительным преобразователем:
от 1-10’1 до 1-104 (от 1-10-3 до 1-102) от 1-10-2 до 1-103 (от 1-10-4 до 1-101) от 3-10-2 до 1,3-105 (от 3-10-4 до 1,3-103)
от 1-10’1 до 1-103 (от 1-10-3 до 1-101)
от 1-10-2 до 1-103 (от 1-10-4 до 1-101)
от 3-10-2 до 1-103 (от 3-10-4 до 1-101)
-
• APG-М; APG-MP; APGX-М; APGX-MP; APG100-XM
-
• APG- L; APGX-L; APGX-LT; APG100-XLC
-
• APGX-H
Диапазон измерений давления, Па (мбар) вакуумметра с измерительным преобразователем:
-
• APG-М; APG-MP; APGX-М; APGX-MP; APG100-XM
-
• APG- L; APGX-L; APGX-LT; APG100-XLC
-
• APGX-H
Пределы допускаемой относительной погрешности измерений давления, %
Выходной сигнал, В
измерительных преобразователей:
-
• APG100
-
• APGX-Н
-
• остальных измерительных преобразователей
Время установления выходного сигнала, мин, не более Напряжение питания постоянного тока, В
измерительных преобразователей:
-
• APG100
-
• APGX-Н
-
• остальных преобразователей
Потребляемая мощность, Вт (В • А), не более измерительных преобразователей:
-
• APG100
-
• APGX-М; APGX-МР; APG-М; APG-MP, APGX-H
-
• APG- L; APGX-L; APGX-LT
Габаритные размеры (ширинахвысотахглубина), мм, не более измерительных преобразователей:
-
• APG100
от 0 до 10
от 2,5 до 9,125 от 2 до 9
1
от 13,5 до 32
от 14,5 до 30
от 14,5 до 36
1
1,5
2
41х83х40
-
• APGX-Н
-
• остальных преобразователей Масса, кг, не более
измерительных преобразователей:
56 х 87 х 56
56х150х34
-
• APG100
-
• APGX-Н
-
• остальных преобразователей Средний срок службы, лет
0,1
0,17
0,2
8
-
Условия эксплуатации:
Диапазон рабочих температур окружающего воздуха, °С
• вакуумметров с измерительным преобразователем APGX-Н, APG100 от 5
до 60
• остальных вакуумметров
Относительная влажность воздуха, %, не более
-
• для вакуумметров с измерительным преобразователем APGX-Н, APG100
при температуре до 31 °С при температуре свыше 31 °С
-
• для остальных вакуумметров Высота над уровнем моря, м, не более
-
• для вакуумметров с измерительным преобразователем APG100
-
• для остальных вакуумметров Атмосферное давление, кПа
от 5 до 55
80
50
90 (без конденсации)
3000
2000 от 84 до 106
