Номер по Госреестру СИ: 44345-10
44345-10 Капсюли микрофонные измерительные конденсаторные с усилителями предварительными
(40АС, 40АЕ, 40AF, 40AN, 40AQ, 40AR, 40BE, 40BF (капсюли) 26АА, 26АВ, 26АС, 26АН, 26AJ, 26АК, 26AL, 26AM, 26CA (усилители))
Назначение средства измерений:
Капсюли микрофонные измерительные конденсаторные (далее - капсюли) 40AC, 40AE, 40AF, 40AN, 40AQ, 40AR, 40BE, 40BF с усилителями предварительными (далее -
предусилители) 26AA, 26AB, 26AC, 26AH, 26AJ, 26AK, 26AL, 26AM, 26CA (далее -
микрофоны) предназначены для измерений звукового давления в воздушной среде в качестве электроакустических преобразователей в составе звукоизмерительной аппаратуры.
Внешний вид.
Капсюли микрофонные измерительные конденсаторные с усилителями предварительными
Рисунок № 1
Внешний вид.
Капсюли микрофонные измерительные конденсаторные с усилителями предварительными
Рисунок № 2
Внешний вид.
Капсюли микрофонные измерительные конденсаторные с усилителями предварительными
Рисунок № 3
Внешний вид.
Капсюли микрофонные измерительные конденсаторные с усилителями предварительными
Рисунок № 4
Внешний вид.
Капсюли микрофонные измерительные конденсаторные с усилителями предварительными
Рисунок № 5
Внешний вид.
Капсюли микрофонные измерительные конденсаторные с усилителями предварительными
Рисунок № 6
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Техническая документация фирмы-изготовителя.
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные документы, устанавливающие требования к капсюлям микрофонным измерительным конденсаторным 40AC, 40AE, 40AF, 40AN, 40AQ, 40AR, 40BE, 40BF с усилителям предварительным 26AA, 26AB, 26AC, 26AH, 26AJ, 26AK, 26AL, 26AM, 26CA
ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется по ГОСТ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки».
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10): диапазон частот от 0,001 Гц до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25-10-6-F+0,004 Гц), где F - значение устанавливаемой частоты;
-
- усилитель измерительный NEXUS 2690 (рег. № 43778-10): диапазон частот от 0,1 Гц до 100 кГц с фильтрами А, верхних частот 20 Гц и нижних частот 22,4 кГц; собственный шум по отношению ко входу при усилении более 20 дБ - менее 2,4 мкВ по шкале А и менее 3,3 мкВ в диапазоне от 2 Гц до 22,4 кГц, максимальный уровень входного сигнала 31,6 В (пик);
-
- калибратор акустический CAL 250 (рег. № 39217-08): воспроизводимый уровень звукового давления (УЗД) 114,0 дБ отн. 20 мкПа, пределы допускаемой погрешности воспроизведения УЗД ± 0,1 дБ;
-
- мультиметр 34401А (рег. № 16500-97): диапазон частот от 3 Гц до 20 кГц, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока 0,0004<D+0,0003<E, где D - показание прибора, Е - верхнее граничное значение диапазона измерений.
Изготовитель
Фирма G.R.A.S. Sound & Vibration A/S, Дания.
Юридический (почтовый) адрес: Skovlytoften 33, DK-2840 Holte, Denmark. Телефон: +45 4566 4046. Факс: +45 4566 4047.
E-mail: gras@gras.dk.
Заявитель
Общество с ограниченной ответственностью «ПРИМАТЕК» (ООО «ПРИМАТЕК») Юридический (почтовый) адрес: 125445, г. Москва, Валдайский проезд, д.16, стр.1. Телефон: (495) 799-90-92.Факс: (495) 799-90-93. E-mail: info@octava.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий посёлок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево. Телефон/факс: (495) 526-63-00, E-mail: office@vniiftri.ru.
Конструктивно капсюли состоят из тонкой металлической мембраны и неподвижной прочной пластины (неподвижного электрода), образующих электроды воздушного конденсатора.
Принцип действия основан на преобразовании акустического давления в электрическое напряжение. К неподвижному электроду прикладывается напряжение поляризации постоянного тока, создающее на пластинах конденсатора электрический заряд. Звуковое давление, воздействующее на мембрану, изменяет емкость, которая преобразуется в напряжение на выходе капсюля.
Предусилитель (вторичный преобразователь) служит для согласования высокого импеданса капсюля с низкоимпедансным входом измерительных приборов, подключаемых к выходу измерительного микрофона, а также для подачи на капсюль напряжения поляризации. Для уменьшения вредного влияния паразитной емкости элементов предусилителя капсюли навинчиваются на предусилители, которые являются как бы естественным продолжением капсюлей.
Для работы капсюлей 40AC, 40AF, 40AN, 40AR, 40BF необходимо напряжение поляризации 200 В. Капсюли 40AE, 40AQ, 40BE являются преполяризованными, т.е. имеют на неподвижном электроде слой электрета, который обеспечивает необходимое напряжение поляризации. Предусилители 26AH, 26AJ, 26AK, 26AM, 26CA предназначены для работы с полудюймовыми капсюлями, предусилители 26AA, 26AB, 26AC, 26AL предназначены для работы с четвертьдюймовыми капсюлями. Предусилители 26AH, 26AJ, 26AL позволяют проводить проверку исправности системы «капсюль+предусилитель» с помощью функции SysCheck.
Для питания предусилителей используют двух- (плюс/минус) или однополярный источник. Предусилитель 26СА питается от источника питания ССР (питание стабилизированным током).
Модели капсюлей и предусилителей отличаются друг от друга по номинальному диаметру (Таблицы 1 и 2).
Таблица 1
Модель капсюля |
40AC |
40AE |
40AF |
40AN |
40AQ |
40AR |
40BE |
40BF |
Номинальный диаметр, дюйм |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/4" |
1/4" |
Таблица 2
Модель предусилителя |
26AA |
26AB |
26AC |
26AH |
26AJ |
26AK |
26AL |
26AM |
26CA |
Номинальный диаметр, дюйм |
1/4" |
1/4" |
1/4" |
1/2" |
1/2" |
1/2" |
1/4" |
1/2" |
1/2" |

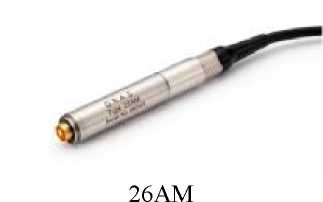

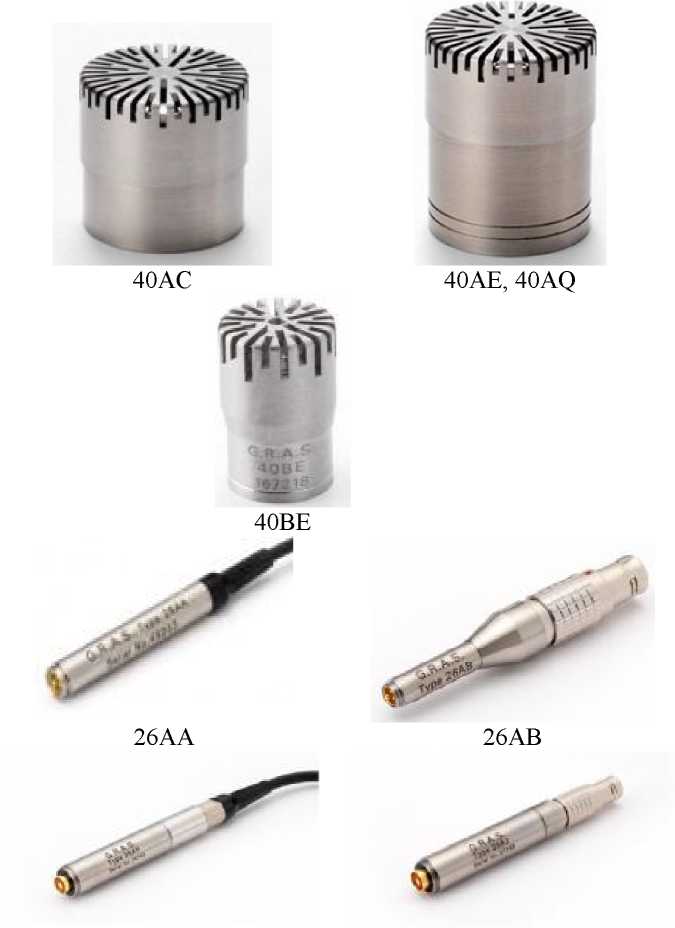

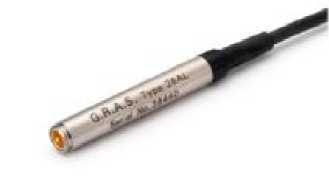

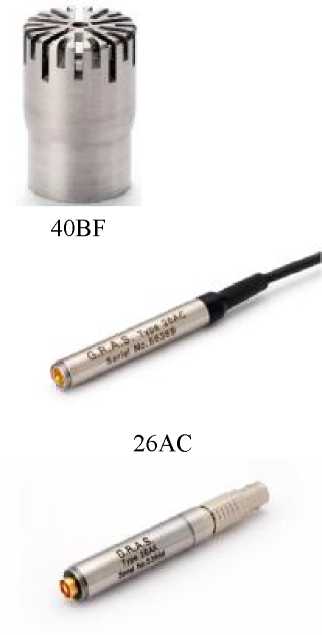

Внешний вид капсюлей и предусилителей приведен на рисунке 1.
26AH
40AF, 40AN, 40AR
26AK
26AL
26AJ
Рисунок 1

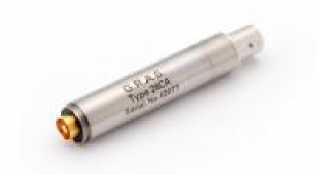

26CA
Комплект поставки приведен в таблице 5. Таблица 5
Наименование |
Количество |
Примечание |
Капсюль микрофонный 40AC (40AE, 40AF, 40AN, 40AQ, 40AR, 40BE, 40BF) |
1 шт. |
Модель по заказу |
Усилитель предварительный 26AA (26AB, 26AC, 26AH, 26AJ, 26AK, 26AL, 26AM, 26CA) |
1 шт. |
Модель по заказу |
Этикетка капсюля микрофонного 40AC (40AE, 40AF, 40AN, 40AQ, 40AR, 40BE, 40BF) |
1 шт. |
Модель по заказу |
Этикетка усилителя предварительного 26AA (26AB, 26AC, 26AH, 26AJ, 26AK, 26AL, 26AM, 26CA) |
1 шт. |
Модель по заказу |
Калибровочная карта для капсюля |
1 шт. | |
Укладочный ящик (футляр) для капсюля |
1 шт. | |
Укладочный ящик (футляр) для предусилителя |
1 шт. |
капсюлей приведены в таблице 3. Таблица 3
Наименование характеристики |
Модель капсюля | |||||||
40AC |
40AE |
40AF |
40AN |
40AQ |
40AR |
40BE |
40BF | |
Рабочий диапазон частот при неравномерности АЧХ ±2 дБ отн. 250 Гц, Гц |
от 3,15 до 40 000 (по полю) |
от 3,15 до 20 000 (по полю) |
от 3,15 до 20 000 (по полю) |
от 0,5 до 20 000 (по полю) |
от 3,15 до 16 000 (по диффузному полю) |
от 4 до 80 000 (по полю) |
от 4 до 100 000 (по полю) | |
Тепловой шум, дБ(А) |
20 |
14,5 |
14,5 |
14 |
16 |
30 | ||
Верхний предел динамического диапазона, дБ |
160 |
144 |
146 |
146 |
148 |
166 | ||
Пределы значений уровня чувствительности на 250 Гц, дБ отн.1 В/Па |
минус (38 ±2) |
минус (26 ±2) |
минус (48 ±2) | |||||
Рабочие условия применения: о
|
от минус 10 до 50 |
от минус 40 до 120 |
от минус 40 до 150 |
от минус 40 до 120 |
от минус 40 до 150 |
от минус 40 до 120 |
от минус 40 до 150 | |
до 100 (без конденсации) | ||||||||
Габаритные размеры (диаметрхвысота), мм |
13,2x12,5 |
13,2x16,2 |
6,9x10,5 | |||||
Масса, г, не более |
7 |
9 |
2 |
предусилителей приведены в таблице 4.
Таблица 4
Наименование характеристики |
Модель предусилителя | ||||||||
26AA |
26AB |
26AC |
26AH |
26AJ |
26AK |
26AL |
26AM |
26CA | |
Рабочий диапазон частот при неравномерности АЧХ ±0,2 дБ отн. 1 кГц, Гц |
от 2,5 до 200 000 |
от 3,15до 200 000 | |||||||
Полное входное сопротивление, ГОм/пФ |
20/0,6 |
20/0,8 | |||||||
Полное выходное сопротивление, Ом, не более |
80 | ||||||||
Собственные шумы в диапазоне частот от 20 Гц до 20 кГц, мкВ
|
6,0 | ||||||||
2,5 |
2,2 |
2,5 | |||||||
Максимальное выходное напряжение, Впик |
50 | ||||||||
Затухание (с эквивалентом капсюля), дБ |
менее 0,4 | ||||||||
Параметры питания:
|
от ±14 до ±60 или от 28 до 120 | ||||||||
2,5 | |||||||||
Рабочие условия применения: о
|
от минус 30 до 70 | ||||||||
от 0 до 95 | |||||||||
Габаритные размеры (диаметрхдлина), мм |
6,35x43 |
12,7x77,5 |
6,35x43 |
12,7x77,5* |
12,7x77,5 |
6,35x43 |
12,7x77,5* |
12,7x73 | |
Масса, г, не более |
20 |
33 |
50 |
33* |
33 |
33 |
50 |
33* |
26 |
* без учёта кабеля длиной 2 м
