Номер по Госреестру СИ: 43938-10
43938-10 Анализаторы цифровых сигналов
(TLA7BB2, TLA7BB3, TLA7BB4, TLA7BC4, TLA7AC2, TLA7AC3, TLA7AC4, PG3AMod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016)
Назначение средства измерений:
Анализаторы цифровых сигналов ГЬА7ВВ2, ГЬА7ВВ3, ГЬА7ВВ4, ГЬА7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3АMod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 предназначены для измерения амплитудных и временных параметров цифровых импульсных сигналов и анализа логических состояний микропроцессорных устройств.
Внешний вид.
Анализаторы цифровых сигналов
Рисунок № 1
Программное обеспечение
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и вывода измерительной информации.
Уровень защиты - «низкий» по Р50.2.077-2014 (класс риска (“A” по WELMEC 7.2). Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
идентификационное наименование |
TLA Application Software |
идентификационный номер версии |
V5.6 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса базового блока в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в технической документации компании “Tektronix, Inc.”, США.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам цифровых сигналов TLA7BB2, TLA7BB3, TLA7BB4, TLA7BC4, TLA7AC2, TLA7AC3, TLA7AC4, PG3AMod с базовыми блоками TLA7012 и TLA7016ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется по документу МП 43938-10 «Анализаторы цифровых сигналов TLA7BB2, TLA7BB3, ГЬА7ВВ4, Т1.Л7ВС4. TLA7AC2, TLA7AC3, TLA7AC4, PG3АMod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» и ГЦИ СИ «Воентест» 15.12.2009 г.
Рекомендуемые средства поверки:
генератор импульсов точной амплитуды Г5-75:
-
- пределы допускаемой погрешности установки амплитуды на постоянном токе в диапазоне от 1 до 9,999 В не более ± 0,7 %;
мультиметр 34401А:
-
- диапазон измерения постоянного напряжения от 100 мВ до 1000 В, пределы допускаемой погрешности измерений постоянного напряжения не более ± 0,0035 %;
частотомер электронно-счетный вычислительный Ч3-64:
-
- диапазон измеряемых частот от 0,005 Гц до 1500 МГц; диапазон напряжения синусоидального сигнала от 0,05 до 10 В; погрешность частоты опорного генератора не более ± 1,5-10-7.
Изготовитель
Компания “Tektronix, Inc.”, США;Адрес: P.O Box 500, Beaverton, Oregon 97077-0001, USA
Тел.:1(800)426-2200; Факс: 1(503)627-56226;
http://www.tek.com/
Заявитель
Представительство компании “Tektronix” в Российской Федерации
Адрес: 125167, г. Москва, Ленинградский просп., д. 37 к.9, подъезд 4, 1 этаж
Тел.: (495)664-75-64; Факс: (495)664-75-65;
e-mail: moscow@tektronix.com; http://ru.tek.com
Испытательный центр
ФГУП «ВНИИФТРИ»
Адрес: 141570, Московская обл., Солнечногорский р-н, п. Менделеево
Тел.:(495)744-81-12; Факс: (495)744-81-12;
e-mail: office@vniiftri.ru
Анализаторы выполнены в виде модулей, встраиваемых в базовые блоки TLA7012 и TLA7016. Модули PG3ACab, PG3L могут также работать с анализаторами цифровых сигналов TLA5201B, TLA5202B, TLA5203B и TLA5204B.
Принцип действия основан на одновременном многоканальном приеме, визуальном наблюдении и анализе цифровых сигналов в реальном времени. Представление измерительной информации осуществляется в форме временных диаграмм, таблиц состояний в различных кодах (двоичных, шестнадцатеричных, ASCII и других видов), гистограмм. Внутренний микропроцессор обеспечивает диалоговое управление, задает режимы функционирования, выводит на внутренний или внешний дисплей изображение сигналов и результаты измерений. Вывод результатов измерений к внешним устройствам производится через порты USB 2.0 (3 порта на передней панели, 4 порта на задней панели) и порт канала LAN. Имеются встроенные средства для совместной работы с осциллографами Tektronix.
Конструкция представляет собой моноблок в настольном исполнении. Модули устанавливаются в слоты, расположенные сбоку корпуса. Внешний вид базового блока с модулями показан на рисунке 1.
место пломбирования

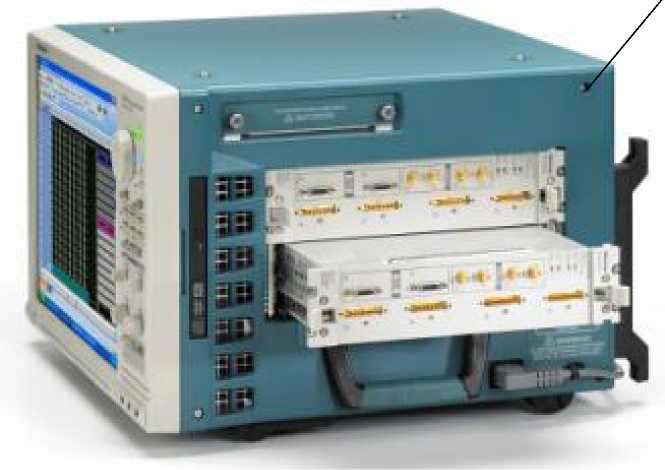

Рисунок 1 - Базовый блок с модулями
По устойчивости к климатическим и механическим воздействиям анализаторы цифровых сигналов TLA7BB2, TLA7BB3, TLA7BB4, TLA7BC4, TLA7AC2, TLA7AC3, TLA7AC4, PG3AMod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 45 °C.
Комплектность анализаторов цифровых сигналов TLA7BB2, TLA7BB3, TLA7BB4, TLA7BC4, TLA7AC2, TLA7AC3, TLA7AC4, PG3АMod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 представлена в таблице 3.
Таблица 3
Наименование и обозначение |
Кол-во, шт. |
анализатор цифровых сигналов TLЛ7ВВ2 / TLЛ7ВВ3 / TLЛ7ВВ4 / TLЛ7ВС4/ TLA7AC2 / TLA7AC3 / TLA7AC4 / PG3АMod / PG3ACab / PG3L |
по заказу |
базовый блок TLA7012 / TLA7016 |
по заказу |
кабель сетевой |
1 |
руководство по эксплуатации 071-1578-03 |
1 |
методика поверки 071-1578-04 МП |
1 |
анализаторов цифровых сигналов ГЬА7ВВ2, ГЬА7ВВ3, Т1.Л7ВВ4. Т1.Л7ВС4. TLA7AC2, TLA7AC3, TLA7AC4, PG3АMod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики | |
^Л7ВВ2, ^Л7ВВ3, ^Л7ВВ4, ^Л7ВС4 |
TLA7AC2, TLA7AC3, TLA7AC4 | |
количество каналов в модуле | ||
TI .Л7ВВ2, TLA7AC2 |
68 | |
^Л7ВВ3, TLA7AC3 |
102 | |
^Л7ВВ3, ^Л7ВВ4, TLA7AC4 |
136 | |
количество каналов в базовом блоке |
272 в TLA7012, 816 в TLA7016 | |
тактовая частота, МГц | ||
базовое исполнение |
750 |
235 |
опция |
1400 |
450 |
максимальная разрешающая способность временной шкалы |
20 пс |
125 пс |
максимальная глубина памяти, Мбайт | ||
базовое исполнение |
2 |
2 |
опция |
64; 128 у ^Л7ВС4 |
128 |
диапазон периода выборки |
от 625 пс до 50 мс |
от 2 нс до 50 мс |
диапазон напряжения порога срабатывания |
от минус 2 В до z |
,5 В с шагом 5 мВ |
пределы допускаемой абсолютной погрешности порога срабатывания ип, мВ |
± (0,01-Uh + 35 мВ) | |
габаритные размеры (длина х ширина х высота), не более, мм |
381 х 61 х 262 | |
масса, не более |
3,1 кг |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики | |
PG3АMod, PG3ACab |
PG3L | |
количество каналов в модуле |
64 |
32 |
количество каналов в базовом блоке |
128 в TLA7012, |
64 в TLA7012, |
384 в TLA7016 |
192 в TLA7016 | |
тактовая частота |
от 100 Гц до 300 МГц | |
пределы допускаемой относительной погрешности установки тактовой частоты |
± 3 |
М0-4 |
асимметричность каналов по времени, не более |
± 200 пс | |
диапазон установки тактового периода |
от 10 мс |
до 3,33 нс |
длина последовательности (количество импульсов) |
от 4 до 33554431 | |
максимальное количество последовательностей в блоке |
3965 | |
максимальное количество блоков |
3965 | |
минимальный уровень сигнала внешней синхронизации |
0,5 В | |
диапазон уровня напряжения внешней синхронизации |
± 2,50 В с разрешением 20 мВ | |
потребляемая мощность, не более |
80 1Ь\ |
50 1Ь\ |
габаритные размеры (длина х ширина х высота), не более, мм |
375 х 65 х 275 |
400 х 97 х 305 |
масса, не более |
2,5 кг |
3 кг |
БАЗОВЫЕ БЛОКИ |
TLA7012 |
TLA7016 |
количество устанавливаемых модулей |
2 |
6 |
тактовая частота |
10 МГц | |
пределы допускаемой абсолютной погрешности | ||
установки тактовой частоты |
± 1 кГц | |
параметры сети питания переменного тока | ||
сеть промышленной частоты | ||
напряжение |
от 90 до 250 В | |
частота |
от 45 до 66 Гц | |
бортовая сеть | ||
напряжение |
от 100 до 132 В | |
частота |
от 360 до 440 Гц | |
потребляемая мощность, не более |
750 1Ь\ |
14501Ь\ |
габаритные размеры (длина х ширина х высота), не более, мм |
460 х 451 х 295 |
673 х 425 х 350 |
масса, не более |
18,45 кг |
24,0 кг |
