Номер по Госреестру СИ: 43734-10
43734-10 Меры электрического сопротивления
(CROPICO RS3/0001 и CROPICO RS3/250)
Назначение средства измерений:
Меры электрического сопротивления CROPICO RS3/0001 и CROPICO RS3/250 (далее -меры сопротивления) предназначены для воспроизведения электрического сопротивления постоянному току.
Внешний вид.
Меры электрического сопротивления
Рисунок № 1
Знак утверждения типа
Знак утверждения типа» **- места пломбировки от несанкционированного доступа Рисунок 1 Метрологические и технические характеристикиМетрологические и технические характеристики мер сопротивления приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение | |
RS3/0001 |
RS3/250 | |
Номинальные значения электрического сопротивления, Ом |
0,0001 |
250 |
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, % |
±0,02 |
± 0,005 |
Г абаритные размеры (диаметр х высота), мм, не более |
160x90 | |
Масса, кг, не более |
0,9 | |
Рабочие условия эксплуатации:
|
от 15 до 25 до 80 |
наносится на титульный лист эксплуатационной документации типографским способом и на верхнюю панель меры сопротивления в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМера электрического сопротивления CROPICO RS3/0001 и CROPICO RS3/250. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мерам электрического сопротивления CROPICO RS3/0001 и CROPICO RS3/250-
1. ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
-
2. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методика поверки».
Основные средства поверки:
- установка измерительная универсальная К2-88 (Рег. № 44500-10): диапазон воспроизведения силы постоянного тока от 140-9 до 5401 А, пределы допускаемого значения основной абсолютной погрешности воспроизведения силы постоянного тока, А: 1^10 3 А ±(2Л10-Чосп+540-9);
на пределе
на пределе
на пределе
на пределе
на пределе
1Ч0 2 А ±(2,540-5^восп+5^10-8);
1-10"1 А ±(2Л10-Чосп+540-7);
М00 А ±(440А1восп+М0-5);
1-101 А ±(840-Чосп+240-4);
на пределе 5401 А где 1восп - значение воспроизводимой силы постоянного тока, А.
-
- катушки электрического сопротивления Р310, Р321 (Рег.№ 1162-68): номинальное значение электрического сопротивления 0,001, 100 Ом, 2 разряд;
-
- нановольтметр/микроомметр Agilent 34420A (Рег. № 35908-07), диапазон измерений
электрического сопротивления от 1 мкОм до 1 МОм, пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току
± (0,006 - 0,007) %.
±(3540-Чосп+440-3).
Изготовитель
Фирма «Seaward Group (Cropico)», Великобритания.
18 Bracken Hill, Southwest Industrial Estate Peterlee, Co. Durham, United Kingdom, SR8 2SW.
Телефон: +44 (0) 191 5869511, факс: +44 (0) 191 5860227.
Заявитель
Общество с ограниченной ответственностью «ВиЛТесТ» (ООО «ВиЛТесТ»).
Юридический (почтовый) адрес: 127287, г. Москва, Петровско-Разумовский проезд, д. 29, стр. 4.
ИНН 7713565454.
Телефон: (495) 614-77-04, факс: (495) 614-80-68.
E-mail: info@vltest.ru, http://www.vltest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Конструктивно мера сопротивления включает корпус, верхнюю панель, клеммы подключения, резистивный элемент и трубку термометра.
Корпус меры сопротивления выполнен из легкосплавного материала и имеет отверстия по бокам и в основании, предназначенные для циркуляции охлаждающего масла. Чёрная анодированная поверхность обеспечивает максимальную теплоотдачу.
Корпус меры сопротивления выполнен из легкосплавного материала и имеет отверстия по бокам и в основании, предназначенные для циркуляции охлаждающего масла. Чёрная анодированная поверхность обеспечивает максимальную теплоотдачу.
Верхняя панель (крышка) выполнена из бакелита, на ней крепится табличка с указанием номинала, класса и серийного номера.
Клеммы подключения (терминалы) напряжения - медные диаметром 4 мм, токовые -латунные диаметром 4 мм.
Резистивный элемент выполнен из специального сплава. Номинал 250 Ом выполнен намоткой с малой индуктивностью на латунный сердечник с фторопластовой изоляцией. Номинал 0,0001 Ом выполнен в виде стержня или петли, установленной на поддержке из латунных проводников диаметром 12 мм.
Трубка термометра выполнена в виде многощелевого удлинения резистивного элемента.
Принцип действия мер сопротивления основан на свойстве специального сплава сохранять электрическое сопротивление неизменным в течение длительного периода времени.

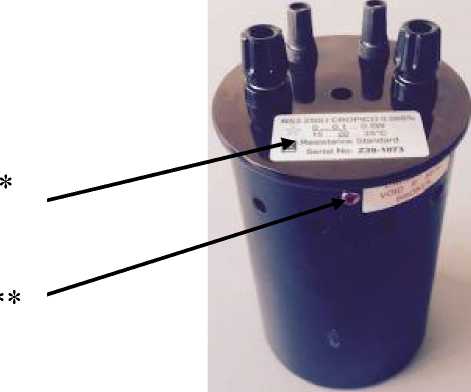

Внешний вид меры сопротивления, места пломбирования и нанесения знака утверждения типа приведены на рисунке 1.
*- места размещения наклейки «Знак утверждения типа» **- места пломбировки от несанкционированного доступа Рисунок 1
мер сопротивления приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение | |
RS3/0001 |
RS3/250 | |
Номинальные значения электрического сопротивления, Ом |
0,0001 |
250 |
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, % |
±0,02 |
± 0,005 |
Г абаритные размеры (диаметр х высота), мм, не более |
160x90 | |
Масса, кг, не более |
0,9 | |
Рабочие условия эксплуатации:
|
от 15 до 25 до 80 |
