43626-10 Антенны измерительные рупорно-линзовые
(П6-80/4)
Назначение средства измерений:
Антенны измерительные рупорно-линзовые П6-80/4 (далее - антенны) предназначены для преобразований СВЧ электромагнитного поля в свободном пространстве в СВЧ сигнал в тракте антенны.
Внешний вид.

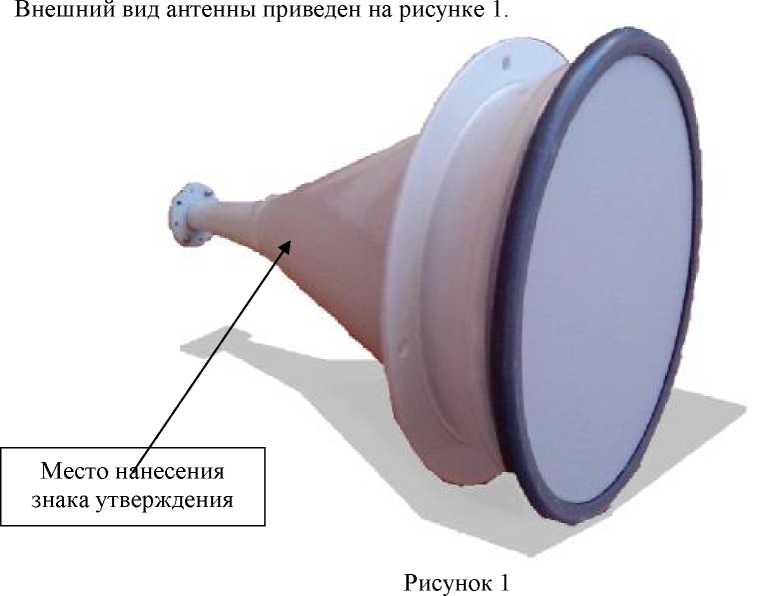

Антенны измерительные рупорно-линзовые
