Номер по Госреестру СИ: 43556-10
43556-10 Измерители частоты универсальные
(ССД ФМД-422)
Назначение средства измерений:
Измерители частоты универсальные ССД ФМД-422 (далее - измерители частоты) предназначены для измерения частоты следования импульсов и передачи полученной информации в вычислительное устройство верхнего уровня (ВУВУ), в качестве которого используется ПЭВМ.
Внешний вид.

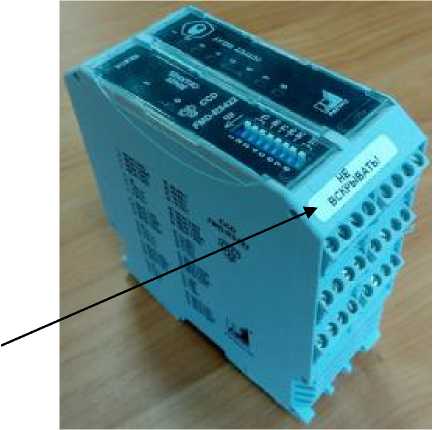

Измерители частоты универсальные
Рисунок № 1
Внешний вид.

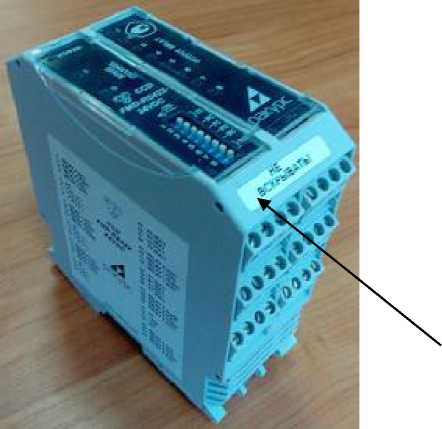

Измерители частоты универсальные
Рисунок № 2
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ПО) измерителей частоты универсальных ССД ФМД-422 приведены в таблице 1.
Таблица 1 Модификация ССД ФМД-422-220V
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FMD-RS422 29 03 2012.hex |
Номер версии (идентификационный номер) ПО |
не ниже 03/29/12 11:09:56 |
Цифровой идентификатор ПО |
- |
Защита встроенного ПО и результатов измерений осуществляется за счёт обеспечения невозможности подключения к разъёму микроэвм, расположенному внутри модуля, без вскрытия корпуса. В протоколе связи между ССД ФМД-422 и ВУВУ изменение встроенного ПО модуля не предусмотрено.
Механическая защита встроенного ПО и результатов измерений осуществляется с помощью специальных наклеек-пломб с надписью "Не вскрывать!", устанавливаемых на верхней части корпуса.
Встроенное ПО не влияет на метрологические характеристики измерителей частоты (метрологические характеристики нормированы с учетом встроенного ПО).
Сервисное ПО CCD TOOL (версия 1.0.59) , поставляемое вместе с измерителями частоты, обеспечивает визуализацию результатов измерений на мониторе ПЭВМ, используемого как ВУВУ.
Уровень защиты по Р 50.2.077-2014 - "высокий".
Знак утверждения типа
Знак утверждения типананосится на лицевую панель измерителей частоты методом тампопечати, а также на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе " Измерители частоты универсальные ССД ФМД-422. Руководство по эксплуатации" РАКУРС.КБ2.01.10.00 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям частоты универсальным ССД ФМД-422-
1. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. Технические условия ТУ 4252-006-27462912-08.
Поверка
Поверкаосуществляется по документу МП 43556-10 "Измерители частоты универсальные ССД ФМД-422. Методика поверки", утвержденному ГЦИ СИ "Тест-С.-Петербург" в декабре 2009 г. Перечень основных средств поверки:
-
- генератор сигналов произвольной формы 33220А, 1 мкГц - 20 МГц, погрешность ± 20-10-6;
-
- осциллограф цифровой TDS3032B, 0,001 - 10 В/дел., погрешность ± 2 %.
Изготовитель
ООО "НПФ"Ракурс",198095,г. Санкт-Петербург, Химический пер., д.1, корп. 2 тел. (812) 252-32-44, факс (812) 252-59-70, e-mail: info@rakurs.com, www.rakurs.com
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного учреждения "Тест-С.-Петербург" (ГЦИ СИ ФГУ "Тест-С.-Петербург"),198103, г. С.-Петербург, ул. Курляндская 1
тел. (812) 251-39-50, факс (812) 244-10-04, e-mail: letter@rustest.spb.ru,
Принцип действия измерителей частоты основан на измерении временного интервала между импульсами. Измерения производятся одновременно и независимо по трём входам. Для отображения значений измеряемых частот используется ПЭВМ.
Измерители частоты являются комбинированными измерителями с гальванической развязкой и состоят из микро-ЭВМ, входного и выходного интерфейсов, 8-и управляемых микроЭВМ релейных выходов и вторичного источника питания.
Измерители частоты выпускаются в двух модификациях:
-
- ССД ФМД-422-220V с питанием от сети переменного тока 220 В промышленной частоты или от сети постоянного тока 220 В;
-
- ССД ФМД-422-24УЭС с питанием от сети постоянного тока 24 В.
Измерители частоты применяются как отдельные устройства, так и в составе автоматизированных систем управления различными объектами энергетики.
Конструктивно измерители частоты размещаются в корпусе, предназначенном для крепления на DIN-рейку. В верхней части корпуса предусмотрено 48 винтовых клемм, объединённых в 12 групп для подключения внешних цепей. На лицевой панели корпуса размещены светодиоды, индицирующие включённое состояние устройства, состояние релейных выходов и отображающие информацию, передаваемую на ПЭВМ.
В состав измерителя частоты входят 3 канала измерения частоты, каждый канал имеет 2 входа: вход низкого напряжения и вход высокого напряжения.
Измерители частоты допускают эксплуатацию только в металлическом электротехническом шкафу с заземлением в соответствии с ГОСТ 12.2.007.0-75.
Внешний вид измерителей частоты ССД ФМД-422 показан на рисунке 1.
наклейка -пломба
Модификация
ССД ФМД-422-24УЭС
Рисунок 1
Модификация
ССД ФМД-422-220V
В комплект поставки входят:
-
- измеритель частоты универсальный ССД ФМД-422 -1шт.
-
- паспорт - 1 шт.
-
- руководство по эксплуатации - 1 экз.*
-
- методика поверки ССД ФМД-422 - 1 экз.*
-
- сервисная программа CCD TOOL (версия 1.0.59) - 1 шт.*
-
- кабель поверочный интерфейсный (РАКУРС.КБ2.01.40.00) - I шт.
Примечания: * - может поставляться на диске.
- при поставке партии изделий допускается прилагать один диск и один кабель поверочный интерфейсный на каждые десять изделий, отправляемых в один адрес, если иное количество не оговорено при заказе.
Таблица 2
Наименование параметра |
Значение |
Количество входных каналов |
3 |
Диапазон измерения частоты входных сигналов, Г ц |
0,04 - 20000 |
Форма импульсов входных сигналов |
прямоугольная, треугольная, синусоидальная |
Пределы допускаемой основной относительной погрешности измерений частоты, %
|
±0,01 ±0,025 |
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры в диапазоне рабочих температур, %/°С
|
±0,00033 ±0,00083 |
Входное сопротивление, Ом, не менее
|
430 1200 |
Границы зоны амплитудной нечувствительности, В, не более
|
от 1 до 3 от 2 до 4 |
Напряжение питания, В ССД ФМД-422-220V:
ССД ФМД-422-24"УЛС: от источника постоянного тока |
от 140 до 265 от 165 до 376 от 21,6 до 26,4 |
Потребляемая мощность, В^А (Вт), не более |
5 |
Условия эксплуатации:
|
от 0 до 40 90 от 84 до 106,7 |
Габаритные размеры, ВхГхШ, мм, не более |
105x115x46 |
Масса, г, не более |
350 |
Средняя наработка на отказ, ч, не менее |
50000 |
Срок службы, лет |
12 |
