Номер по Госреестру СИ: 43524-17
43524-17 Влагомеры нефти
(AGAR OW)
Назначение средства измерений:
Влагомеры нефти AGAR OW (в дальнейшем - влагомеры) предназначены для измерения содержания воды в нефти и нефтепродуктах и других углеводородных жидкостях в объемных долях в автоматическом режиме.
Внешний вид.
Влагомеры нефти
Рисунок № 1
Внешний вид.
Влагомеры нефти
Рисунок № 2
Программное обеспечение
Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений в цифровом виде на экран графического индикатора.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.
Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
OWM Meter Application |
Номер версии (идентификационный номер ПО) |
2.0.0.75 и выше |
Цифровой идентификатор ПО |
отсутствует |
Встроенное программное обеспечение защищено от несанкционированного доступа пломбой-стикером на вторичном блоке влагомера.

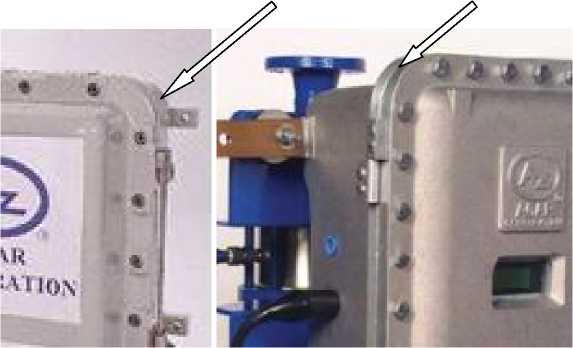

Место установки пломбы-стикера
Рисунок 3 - Место пломбирования влагомеров нефти AGAR OW
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на табличку вторичного блока влагомера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к влагомерам нефти AGAR OW
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
Техническая документация «AGAR CORPORATION, Inc.»
Поверка
Поверкаосуществляется по документу МП 0526-6-2016 «Инструкция. ГСИ. Влагомеры нефти AGAR OW. Методика поверки», утвержденному ФГУП «ВНИИР» 13.12.2016 г.
Основные средства поверки:
- Рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013,
- Барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 до 106 кПа, регистрационный номер в Федеральном информационном фонде 5738-76;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке и в паспорт влагомера.
Заявитель
Представительство АГАР в России и СНГ: Общество с ограниченной ответственностью «ЭКСТРО-СНГ»ИНН 7701536554 Адрес: 127299, г. Москва, ул. Космонавта Волкова, 22, стр. 1, этаж 1, помещение II, комната 16, 17
Телефон (факс) (495) 640-39-79
E-mail: sales@extro-cis.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»ИНН 1660007420
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А
Телефон (843) 272-70-62; Факс (843) 272-00-32
E-mail: office@vniir.org
Принцип действия влагомеров нефти AGAR OW основан на измерении комплексной диэлектрической проницаемости среды.
Влагомеры AGAR OW выпускаются в четырех различных модификациях: серия OW-200 (модели 201,202) и серия OW-300 (модели 301, 302).
Измерительная система влагомеров серии OW-200 состоит из источника микроволнового электромагнитного излучения частотой 2 ГГц и датчика-приемника. Различие диэлектрической проницаемости углеводородов и воды анализируется и пересчитывается в объемные концентрации воды и нефти.
Модель OW-201 - влагомер врезного типа на фланцевой катушке из нержавеющей стали, предназначенный для измерений водонефтяных смесей с обводненностью от 0 до 100 % на трубопроводах диаметром до 4 дюймов и контроля концентрации органической и неорганической фазы. Влагомер модели OW-201 состоит из сенсора OW-201 и системы обработки данных (DAS). Сенсор смонтирован на фланцевой катушке, предназначенной для врезки в трубу или байпас. В нем находится трансмиттер СВЧ, работающий на частоте 2,45 ГГц и две приемные антенны. Сенсор измеряет комплексную диэлектрическую проницаемость среды. Вся первичная электроника находится внутри взрывозащищенного корпуса. Вторичный блок поставляется как во влагозащищенном, так и во взрывозащищенном исполнении. Для измерения дополнительных характеристик влагомеры комплектуются датчиком раздела фаз ID-201 и температурным датчиком RTD. Модель OW-201 применяется в составе измерителей расхода многофазных потоков AGAR MPFM-50 в присутствии газовой фазы.
Модель OW-202 - влагомер погружного типа, предназначенный для оперативных измерений водонефтяных смесей с обводненностью от 0 до 100 % на трубопроводах диаметром от шести дюймов и контроля концентрации органической и неорганической фазы. Модель
OW-202 состоит из трех функциональных блоков: зонда, исполняющего функции антенны, с защитным кожухом или без; первичного измерительно-преобразующего блока, вторичного блока обработки сигналов (DAS).
Влагомеры серии OW-300 (модели 301, 302) позволяют определять небольшие концентрации воды в потоке нефти. Влагомеры серии OW-300 (модели 301, 302 состоят из трех функциональных блоков: зонда, исполняющего функции антенны, с защитным кожухом или без; первичного измерительно-преобразующего блока, блока обработки сигналов (DAS). Влагомеры серии OW-300 представлены двумя моделями. Модель OW-301 исполняется в виде фланцевой секции для трубопровода диаметром два, три и четыре дюйма. Для трубопроводов большого диаметра применяется модель влагомера OW-302 погружного типа.

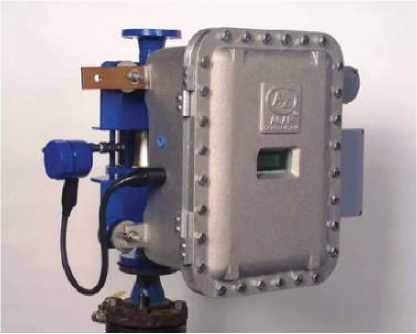

Рисунок 2 - Общий вид влагомера нефти
AGAR OW-301

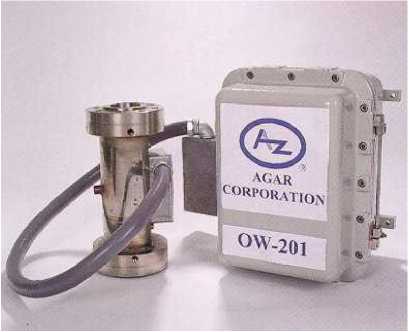

Рисунок 1 - Общий вид влагомера нефти
AGAR OW-201
Комплект поставки влагомеров должен соответствовать таблице 3.
Таблица 3
Обозначение |
Количество | |
Влагомеры нефти AGAR OW (модель по заказу) | ||
- зонд (с погружным механизмом и без) |
1 шт. | |
- герметизирующий патрубок/фланцевая катушка |
1 шт. | |
- первичный блок электроники |
1 шт. | |
- вторичный блок электроники DAS |
1 шт. | |
- барьер искробезопасности |
1 шт. | |
Кабель соединительный |
1 шт. | |
Инструкция по эксплуатации влагомеров нефти AGAR OW серия OW-300 (модели 301, 302) или Инструкция по эксплуатации влагомеров нефти AGAR OW серия OW-200 (модели 201, 202) |
1 экз. | |
Технический паспорт |
1 экз. | |
Методика поверки |
МП 0526-6-2016 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. | |
Сертификат соответствия |
1 экз. |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение | |
OW-200 (модели 201,202) |
OW-300 (модели 301,302) | |
Диапазон измерений объемной доля воды, % |
от 0 до 100 |
от 0 до 20 |
Пределы допускаемой абсолютной погрешности измерений объемной доли воды, % -поддиапазон измерений, объемной доля воды: от 0 до 5 % включ. св. 5 до 10 % включ. св. 10 до 20 % от 0 до 100 % | ||
- |
±0,05 | |
±0,1 | ||
- |
±0,2 | |
±1,0 |
- | |
Температура измеряемой среды, °C |
от 0 до +232 | |
Давление измеряемой среды в трубопроводе МПа |
от 0 до 34,4 | |
Параметры электрического питания: - напряжение, В |
12/24 или 120/240 | |
Потребляемая мощность, Вт, не более |
35 | |
Выходные сигналы |
аналоговый, импульсный, RS232/422/485, MODBUS | |
Взрывозащита влагомера |
0ExiaIIBT4 X | |
Взрывозащита блока DAS: |
1ExdIIBT6/H2 или 1ExdIIBT6 | |
Г абаритные размеры зонда (длина), мм, не более |
1900 | |
Г абаритные размеры барьера искробезопасности (длинахширинахвысота), мм |
260 x290 x200 | |
Г абаритные размеры блока DAS( длинахширинахвысота), мм, не более |
620 x570 x300 | |
Масса всего прибора, кг, не более |
160 | |
Средняя наработка на отказ с доверительной вероятностью 0.95, ч, не менее |
71400 | |
Средний срок службы, лет |
15 | |
Условия эксплуатации: |
На опасных производственных объектах нефтегазового комплекса | |
Температура окружающей среды, °C |
от -40 до +70 |
